2 Installation und Inbetriebnahme
2.3.11 Montage des Bords für das Drahtzuführgerät für 1600ID/1660ID
2.3.11 Montage des Bords für das Drahtzuführgerät für 1600ID/1660ID

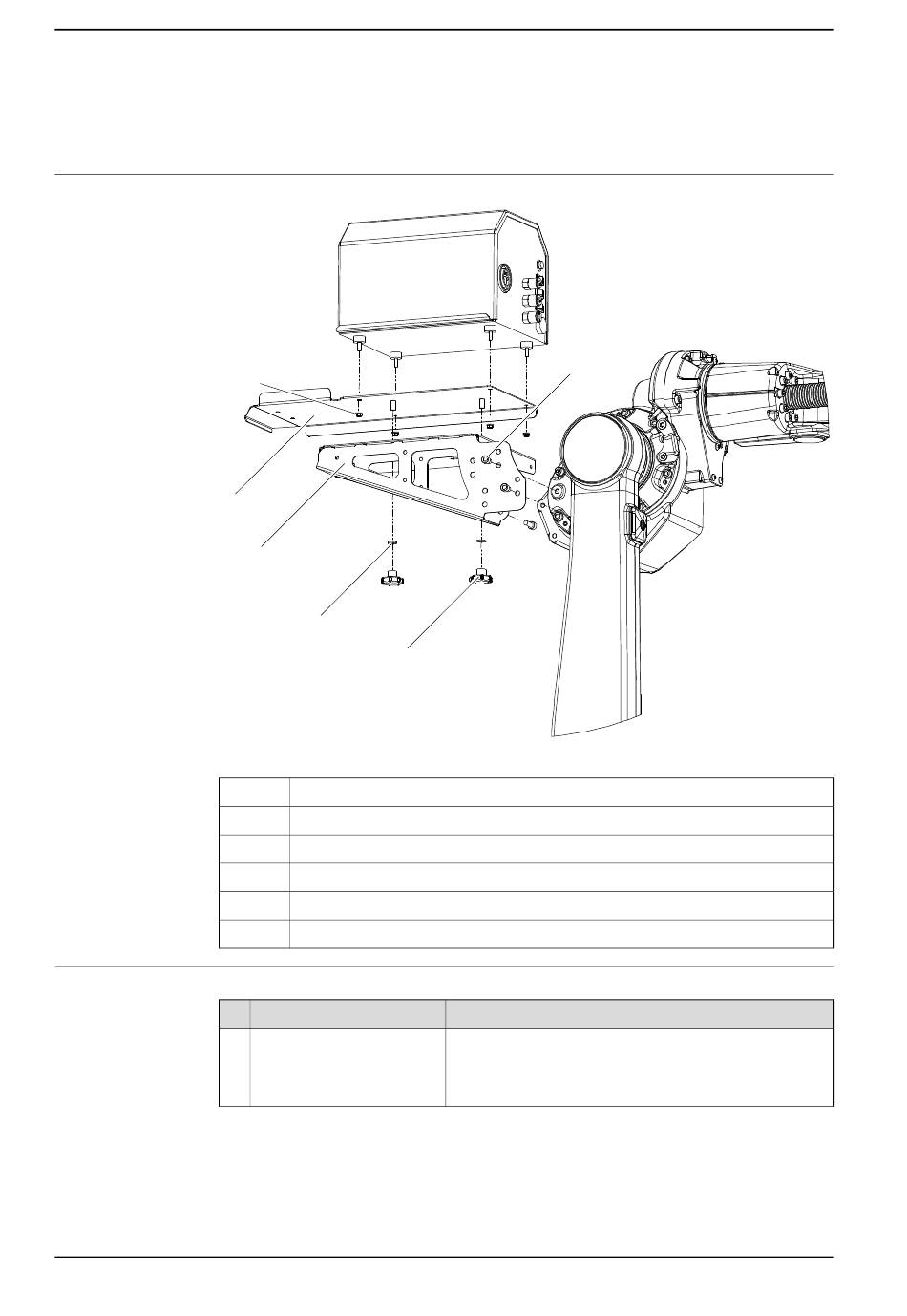

Position des Bords, Drahtzuführgerät
A
xx0700000311
A
B
C
D
E
F
Montage des Bords für das Drahtzuführgerät
1
Fortsetzung auf nächster Seite
98
C
B
E
D
Halteblech ESAB-Drahtzuführgerät
Bord, Drahtzuführgerät
Sechskantmutter mit Flansch M5
Drehknopf
Einfache Unterlegscheibe (8,4x16x1,6)
Innensechskantschraube (M8x12)
Aktion
Bringen Sie das Bord für das
Drahtzuführgerät (B) mit den
vier (4) Innensechskant-
schrauben (F) an.
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
F
Hinweis
Siehe Abbildung
Position des Bords, Drahtzuführgerät
auf Seite 98
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
