4.5.2 Austauschen der seriellen Messbaueinheit
Fortsetzung
SMB-Einheit, Aufbau

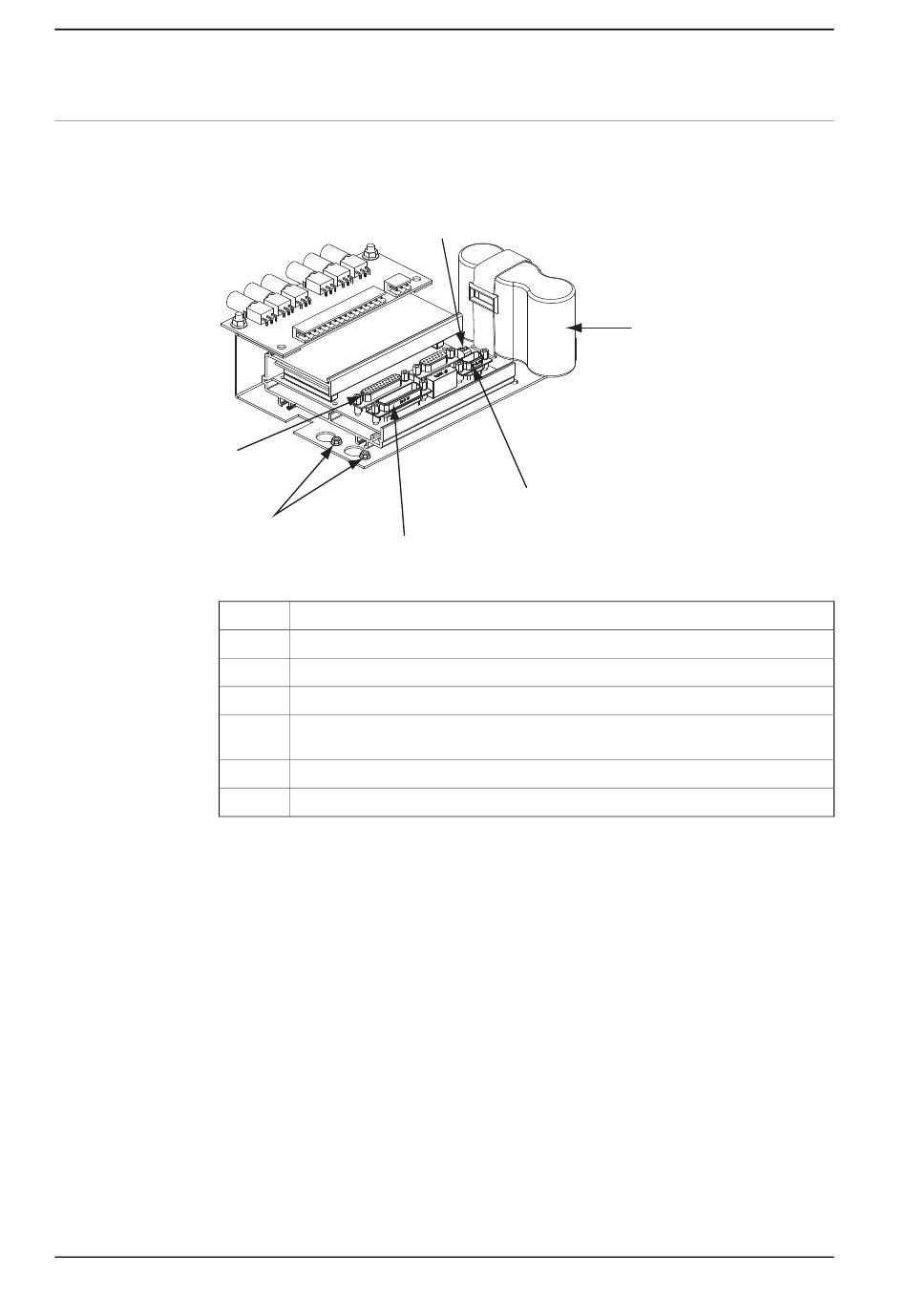

In der Abbildung werden alle Ersatzteile für die serielle Messbaueinheit dargestellt.
DSQC 633A
C
xx0500001391
A
B
C
D
D
E
F
Fortsetzung auf nächster Seite
258
D
B
Anschluss SMB
Anschluss SMB1-4
Anschluss SMB 3-6
Sechskantmuttern (insgesamt 4 Stück)
Sechskantmuttern (insgesamt 2 Stück). Es werden nur die äußeren Muttern
verwendet.
Batteriesatz (2-poliger Batteriekontakt)
Batteriekabel-Steckverbinder
