Backshell
Backshell, Standardanschluss, CP
Backshell, integrierte Kabel für den Drahtvorschub,
CS
Backshell, integrierte Kabel für den Drahtvorschub,
CP
Anschlüsse, die die Militärnorm MIL-C-26482, Reihe 1 erfüllen
Die unten aufgeführten Anschlüsse erfüllen die Militärnorm MIL-C-26482 Reihe 1
und können für den Anschluss an R2.CS und R2.CP verwendet werden (nur bei
Standard-Anwenderanschluss).

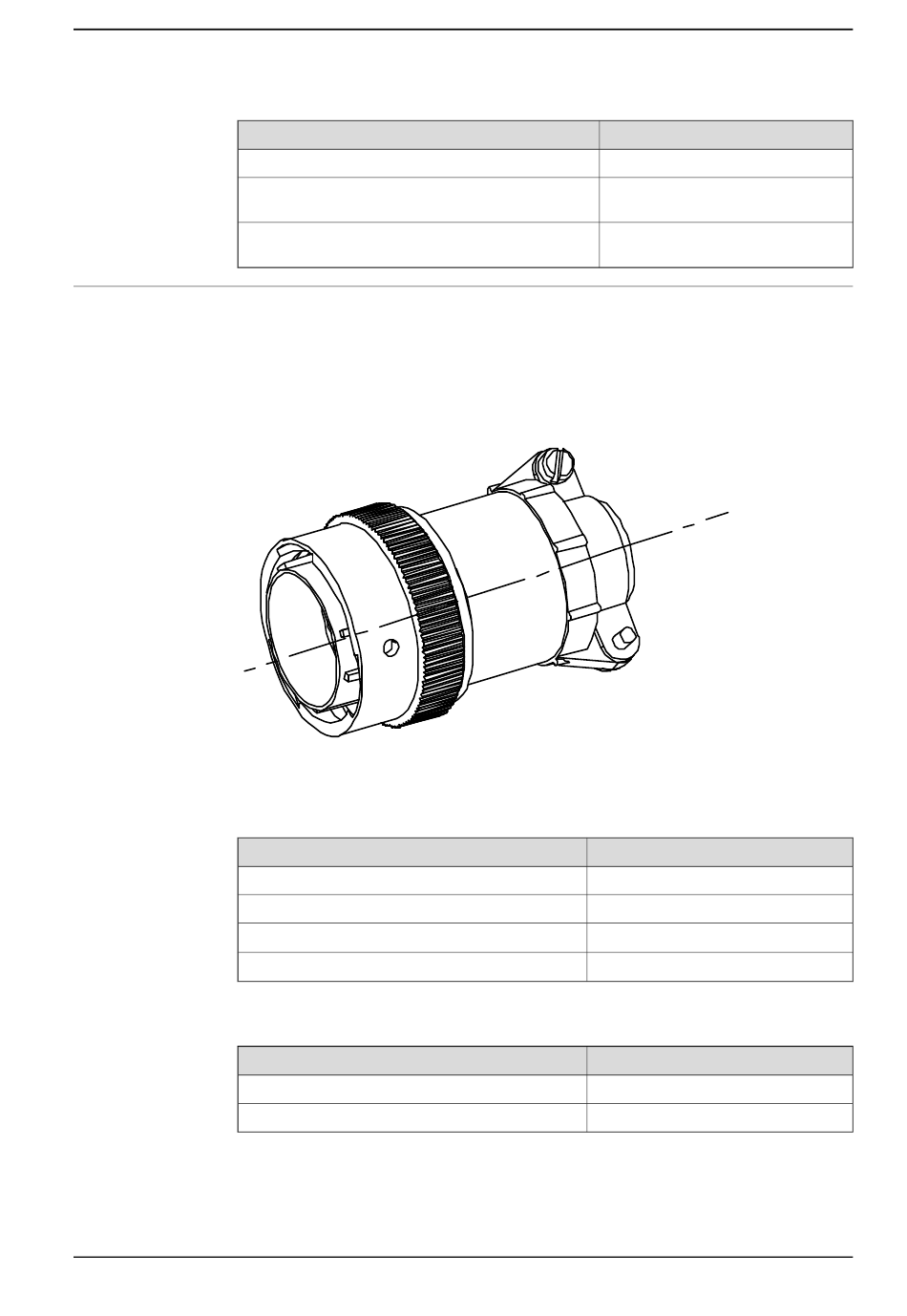

Die Abbildung unten zeigt den gesamten Anschluss mit Steckverbinder und
Backshell.
xx0400001340
Crimp-Anschluss
Sämtliche Crimp-Steckverbinder bestehen aus Steckverbinder und Backshell.
Crimp-Anschluss
Gesamter Steckverbinder, CS
Gesamter Steckverbinder, CP
Abgewinkelter Stift 0,2 - 0,5 mm
Abgewinkelter Stift 0,5 -1,5 mm
Lötanschluss
Sämtliche Löt-Steckverbinder bestehen aus Steckverbinder, Backshell und Stiften.
Lötanschluss
Gesamter Steckverbinder, CS
Gesamter Steckverbinder, CP
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
2
2
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.5.3 Anwenderanschlüsse am Roboter
Souriau-Art.-Nr.
UT0 12JC
UT0 16JC
UT0 14JC
Militärnorm MIL-C-26482
MS3126*1626S
MS3126*1210S
M39029/31-240
M29029/31-228
Militärnorm MIL-C-26482
MS3116*1626S
MS3116*1210S
Fortsetzung
125
