Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM

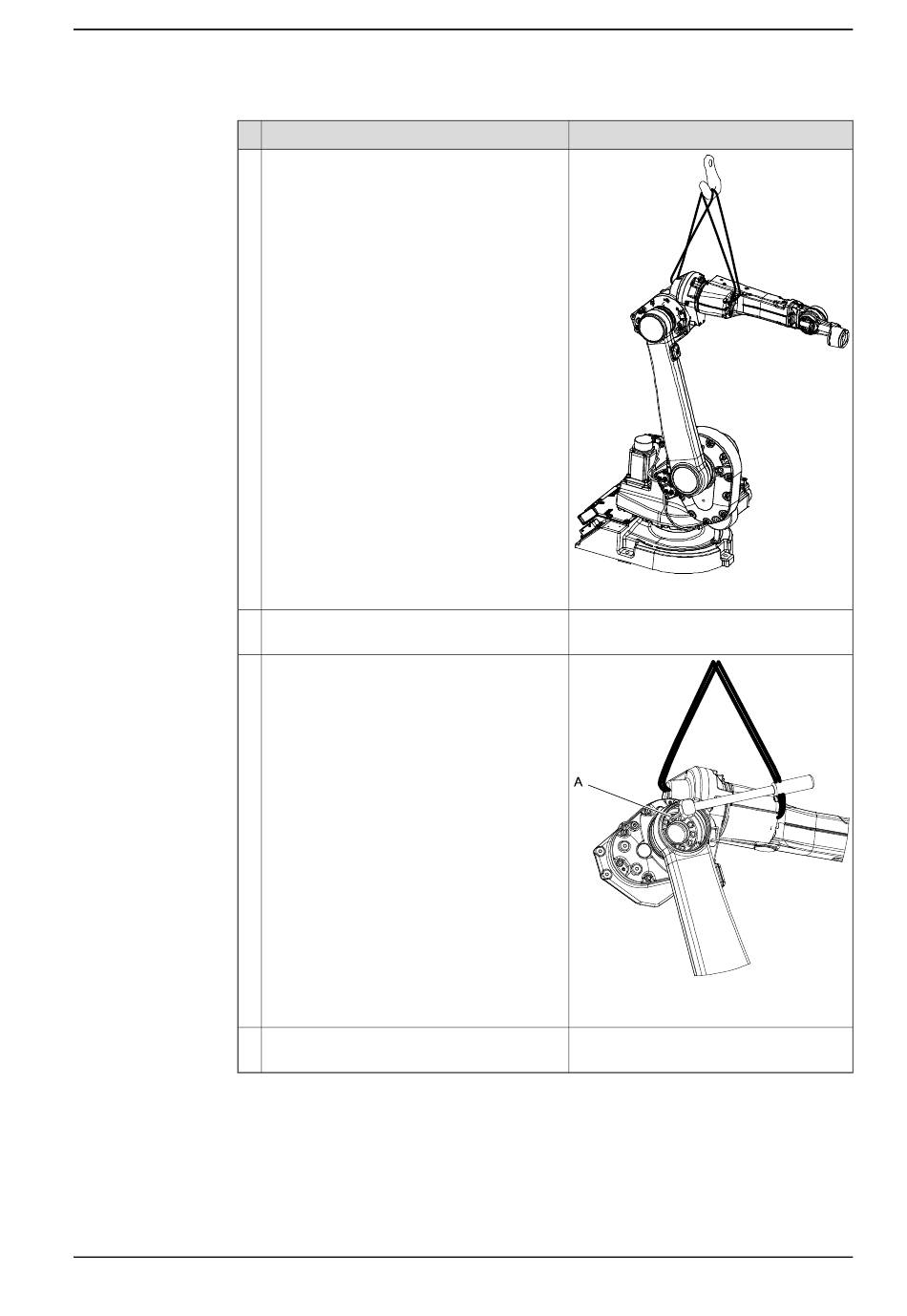

4.4.2 Entfernen des kompletten Oberarms, IRB 1600ID/1660ID
Aktion
Sichern Sie den Oberarm wegen seines Ge-
wichts mit einer Rundschlinge.
Bringen Sie die Rundschlinge durch die Öff-
nung im Oberarm an. Siehe Abbildung!
Drücken Sie die VK-Abdeckung von der Mo-
torseite nach außen.
Entfernen Sie mit Standardwerkzeug die 10
Befestigungsschrauben (A) und die einzelne
Unterlegscheibe.
Heben Sie nun den Oberarm vorsichtig weg
und legen Sie ihn an einen sicheren Ort.
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
4 Reparatur
Hinweis
xx0700000060
xx0700000057
A Zylinderschraube M10x40
Fortsetzung auf nächster Seite
Fortsetzung
199
