4 Reparatur
4.4.13 Messen des Spiels von 1600ID/1660ID, Achse 5
Fortsetzung
5
6
7
8
9
10
Fortsetzung auf nächster Seite
246
Aktion

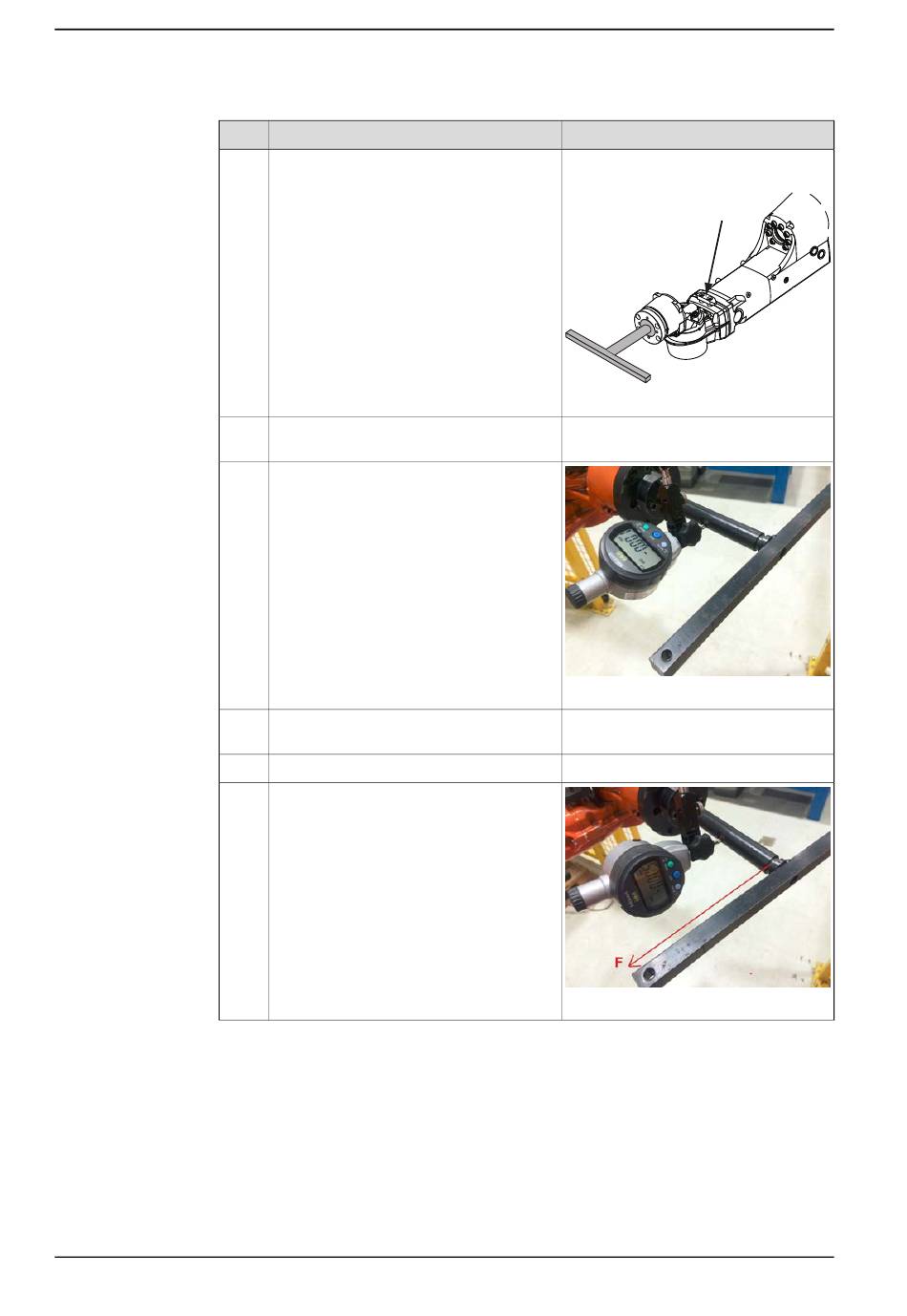

Bringen Sie die Messhalterung in den ab-
gebildeten Bohrungen am Handgelenk ein.
Bringen Sie die Magnetbasis der Messuhr
an der Messhalterung an.
Setzen Sie die Spitze der Messuhr auf die
gefräste Fläche am Schaft des Messwerk-
zeugs, siehe Abbildung.
Überprüfen Sie, dass sich Achse 5 in Kali-
brierposition befindet.
Stellen Sie die Messuhr auf null.
Wenden Sie Last F mit einem Kraftmesser
an, siehe Abbildung.
•
IRB 1600ID-4/1,5: F = 40N
•
IRB 1660ID-X/1,55: F = 30N
Entfernen Sie die Last, und notieren Sie
den Wert des Kraftmessers als a1-Wert.
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Information
Die Artikelnummer finden Sie unter
forderliche Ausrüstung auf Seite
xx1100000688
xx1500000313
xx1500000314
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
Er-
245.
