4.3.1 Austauschen des Kabelbaums, IRB 1600
Fortsetzung

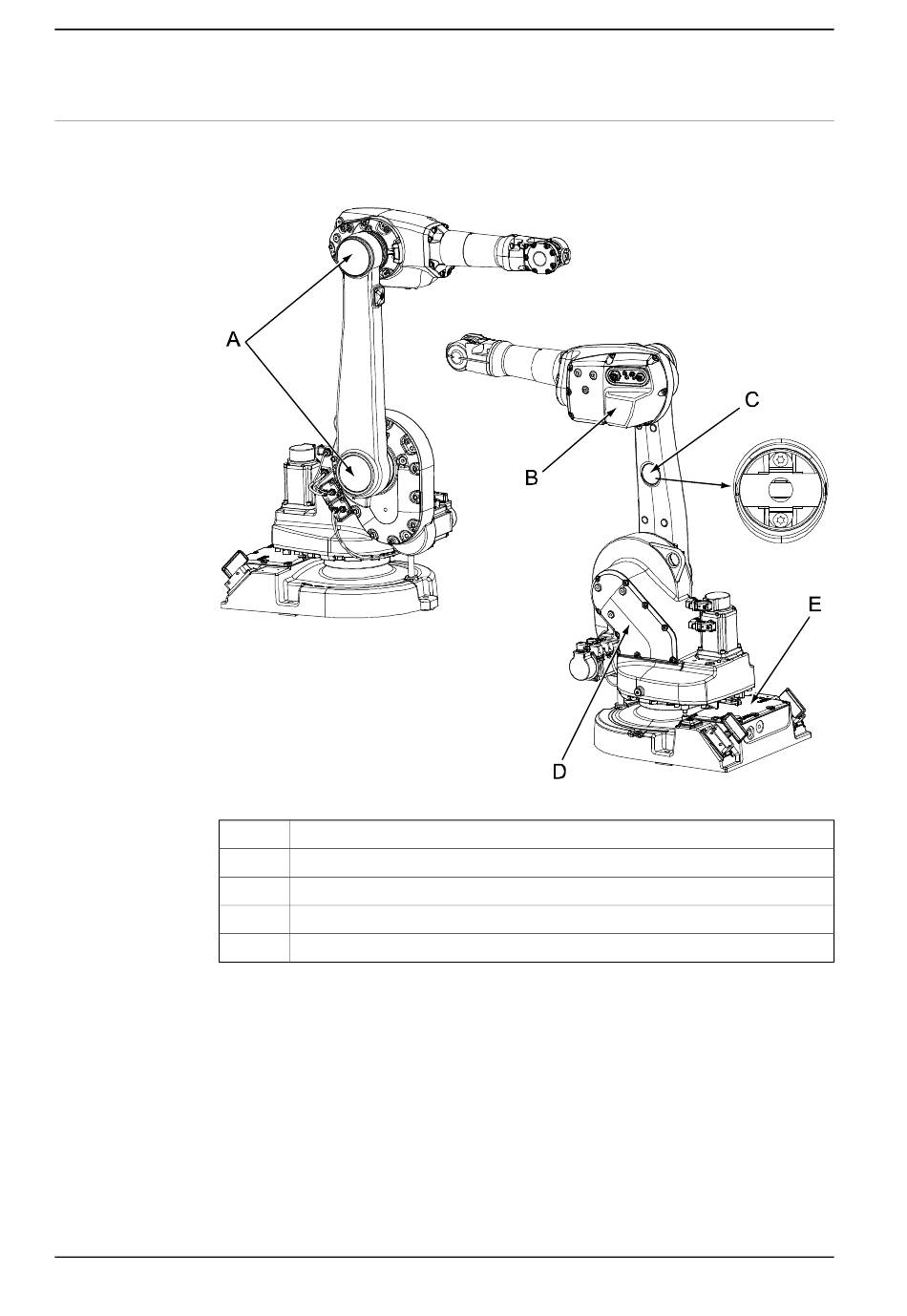

Abbildung, abzunehmende Abdeckungen
Die Abbildung unten zeigt alle Abdeckungen, die vom Roboter entfernt werden
müssen, um an den Kabelbaum und sämtliche Halterungen zu gelangen.
xx0400001248
A
B
C
D
E
Fortsetzung auf nächster Seite
168
Ober- und Unterarm-VK-Abdeckung
Abdeckung des Armgehäuses, mit Dichtungen
VK-Abdeckung (auch mit abgenommener Abdeckung abgebildet)
Abdeckung, Rahmen, mit Dichtung
Sockelabdeckung, mit Dichtung
