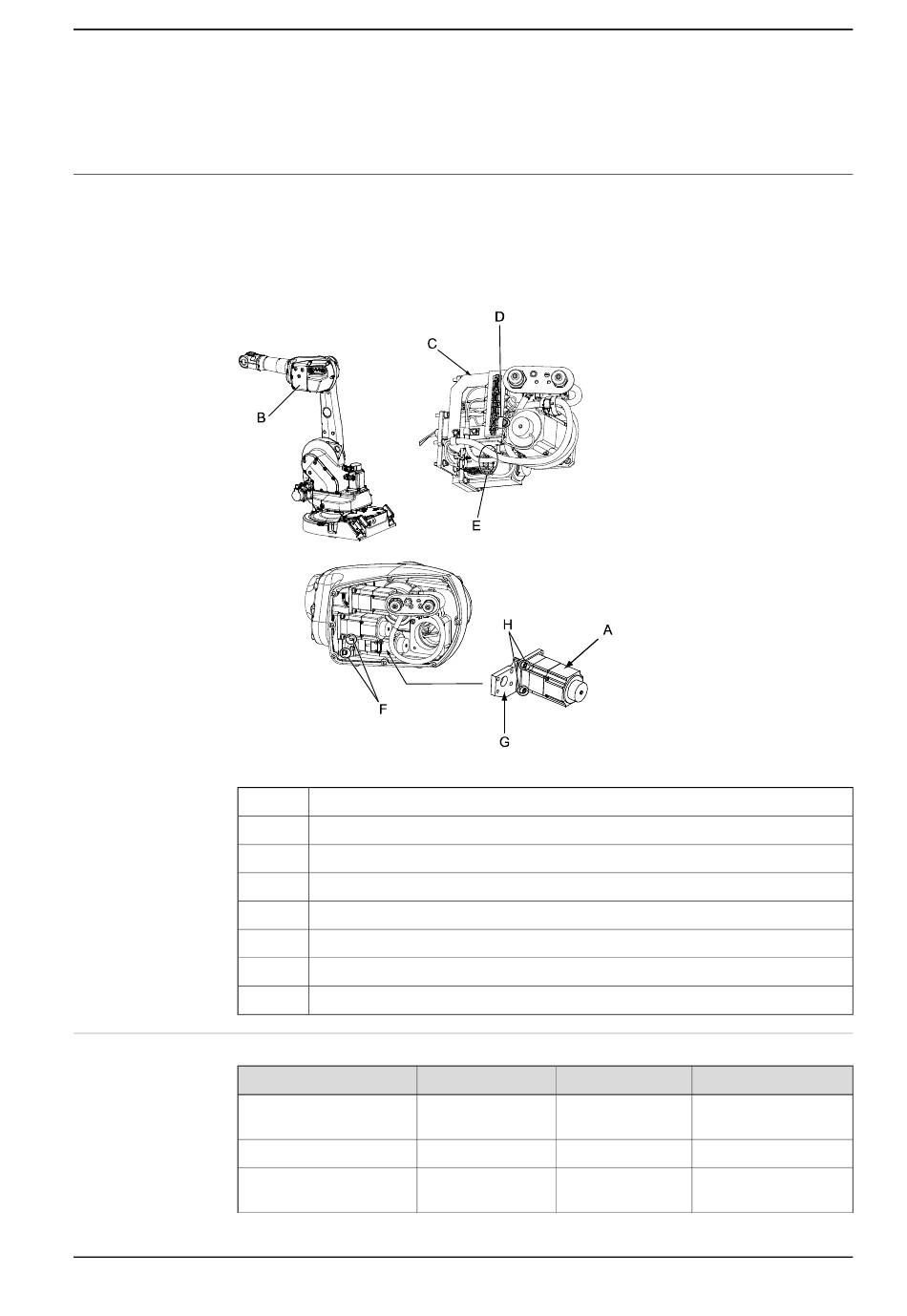

4.6.7 Austauschen des Motors und des Antriebsriemens, Achse 5, IRB 1600
Sitz des Motors
Der Motor und der Antriebsriemen, Achse 5 befindet sich im Oberarmgehäuse
(siehe Abbildung unten).
Eine detaillierte Abbildung des Motors und seiner Position finden Sie in der
Ersatzteilansicht Ersatzteile – Oberarm, Explosionszeichnung.
xx0400001279
A
B
C
D
E
F
G
H
Erforderliche Ausrüstung
Geräte
AC-Drehstrommotor mit
Ritzel
Antriebsriemen
Dichtung, Oberarmabde-
ckung
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
4.6.7 Austauschen des Motors und des Antriebsriemens, Achse 5, IRB 1600
Motor Achse 5
Abdeckung, Oberarmgehäuse
Anschlussplatte
Signalkabel, Motor 5: R3.FB5
Stromkabel, Motor 5: R3.MP5
Befestigungsschrauben und Unterlegscheiben, Motorhalterung (2 Stück)
Motorhalterung
Befestigungsschrauben und Unterlegscheiben, Motor (3 Stück)
Ersatzteilnr.
3HAC021800-003
3HAC021304-001
3HAC022049-001
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Art.-Nr.
Hinweis
Bei Beschädigung
austauschen.
Fortsetzung auf nächster Seite
4 Reparatur
299
