Einbau, Motor und Antriebsriemen, Achse 6
Nachstehend wird beschrieben, wie der Motor und Antriebsriemen von Achse 6
eingebaut wird.
1
2
3
4
5
6
7
8
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
4.6.10 Austauschen des Motors und des Antriebsriemens, Achse 6, IRB 1600
Aktion
Reinigen Sie die Passflächen am Motor und
im Oberarmgehäuse.
Bauen Sie den Motor nach den folgenden
Schritten ein:
•
Führen Sie den Antriebsriemen (B)
um das Motorritzel und um Achse 6,
während Sie den Motor in das Ober-
armgehäuse einsetzen.
•
Sichern Sie den Motor durch drei
Befestigungsschrauben und Unter-
legscheiben (C), ziehen Sie sie je-
doch noch nicht fest.
•
Befestigen Sie den Haken um das
Motorritzel (unter dem Motor) und
spannen Sie den Riemen dann mit
einer Kraft von 80 N vor. Verwenden
Sie dazu einen Kraftmesser (siehe
Abbildung rechts).
•
Ziehen Sie die Motorbefestigungs-
schrauben mit einem Drehmoment
von 10 Nm fest.
Setzen Sie die komplette Distanzkonsole
wieder ein.
Bringen Sie die Anschlussplatte wieder an.
Bringen Sie den Kabelbinder wieder an.
Schließen Sie die Motorkabel wieder an:
R3.MP6 und R3.FB6.
Bringen Sie die Kabel korrekt im Oberarm-
gehäuse an.
Bringen Sie die Abdeckung am Oberarmge-
häuse an.
Überprüfen Sie die beiden Dichtungen und
tauschen Sie sie gegebenenfalls aus.
Kalibrieren Sie den Roboter neu.
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
4 Reparatur
Hinweis

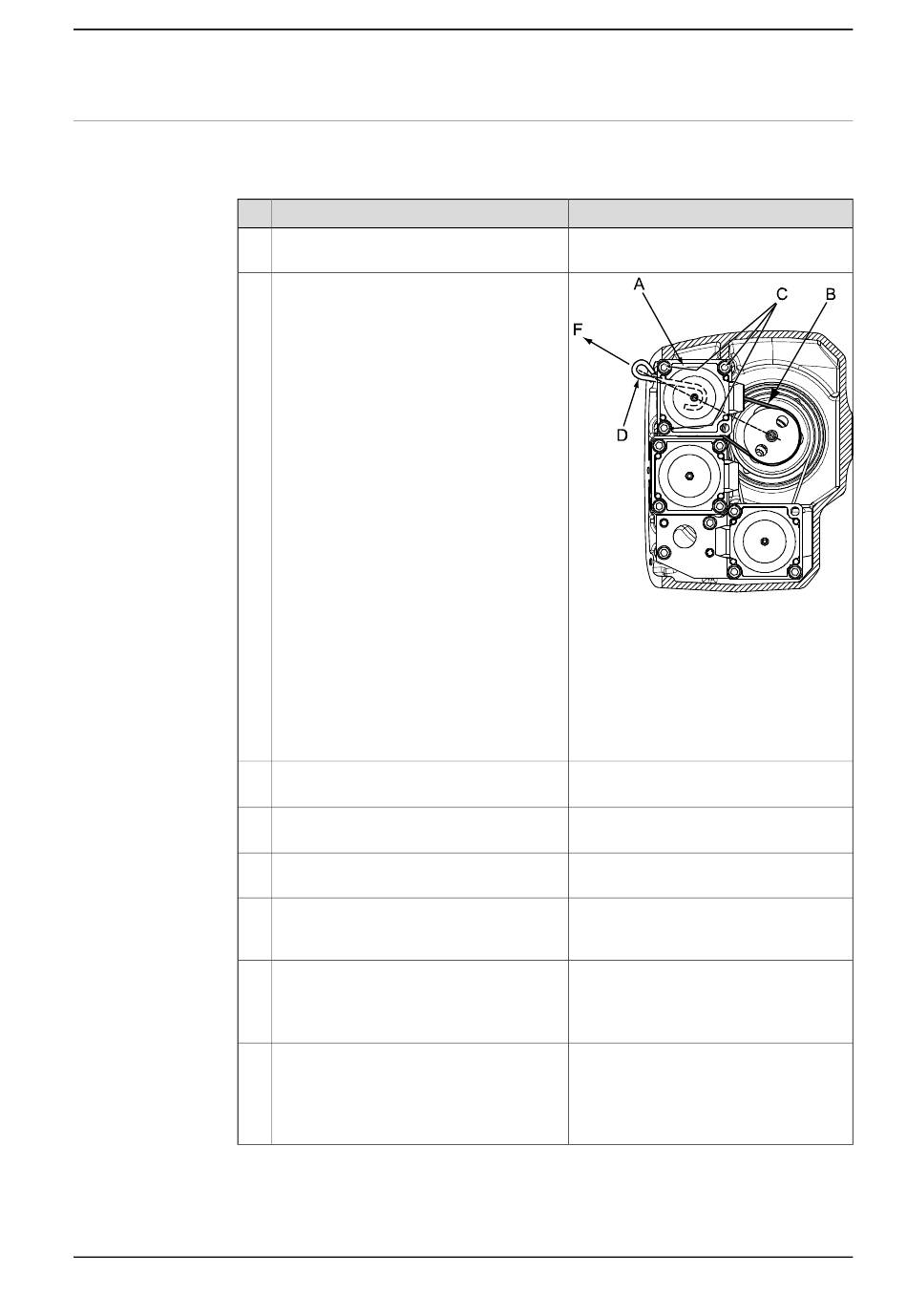

xx0400001282
A Motor Achse 6
B Antriebsriemen, Achse 6
C Befestigungsschrauben und Unter-
legscheiben, Motor, 3 Stück, M6 x
20
D Haken (Motorritzel: Ø24,07 mm)
F (Kraft): 80 N
Siehe Abbildung
Sitz des Motors auf Sei-
te
322.
Siehe Abbildung
Sitz des Motors auf Sei-
te
322.
Die Kabelanordnung ist in der Abbildung
Abbildung, Kabel im Oberarmgehäuse auf
Seite 171
ersichtlich.
Die Artikelnummer finden Sie unter
derliche Ausrüstung auf Seite
Axis Calibration ist in
Kalibrierung mit
Axis Calibration-Methode auf Seite 365
beschrieben.
Allgemeine Kalibrierinformationen finden
Sie im Abschnitt
Kalibrierung auf Seite
Fortsetzung auf nächster Seite
Fortsetzung
Erfor-
322.
349.
325
