4.6.5 Austauschen des Motors, Achse 4, IRB 1600
Sitz des Motors

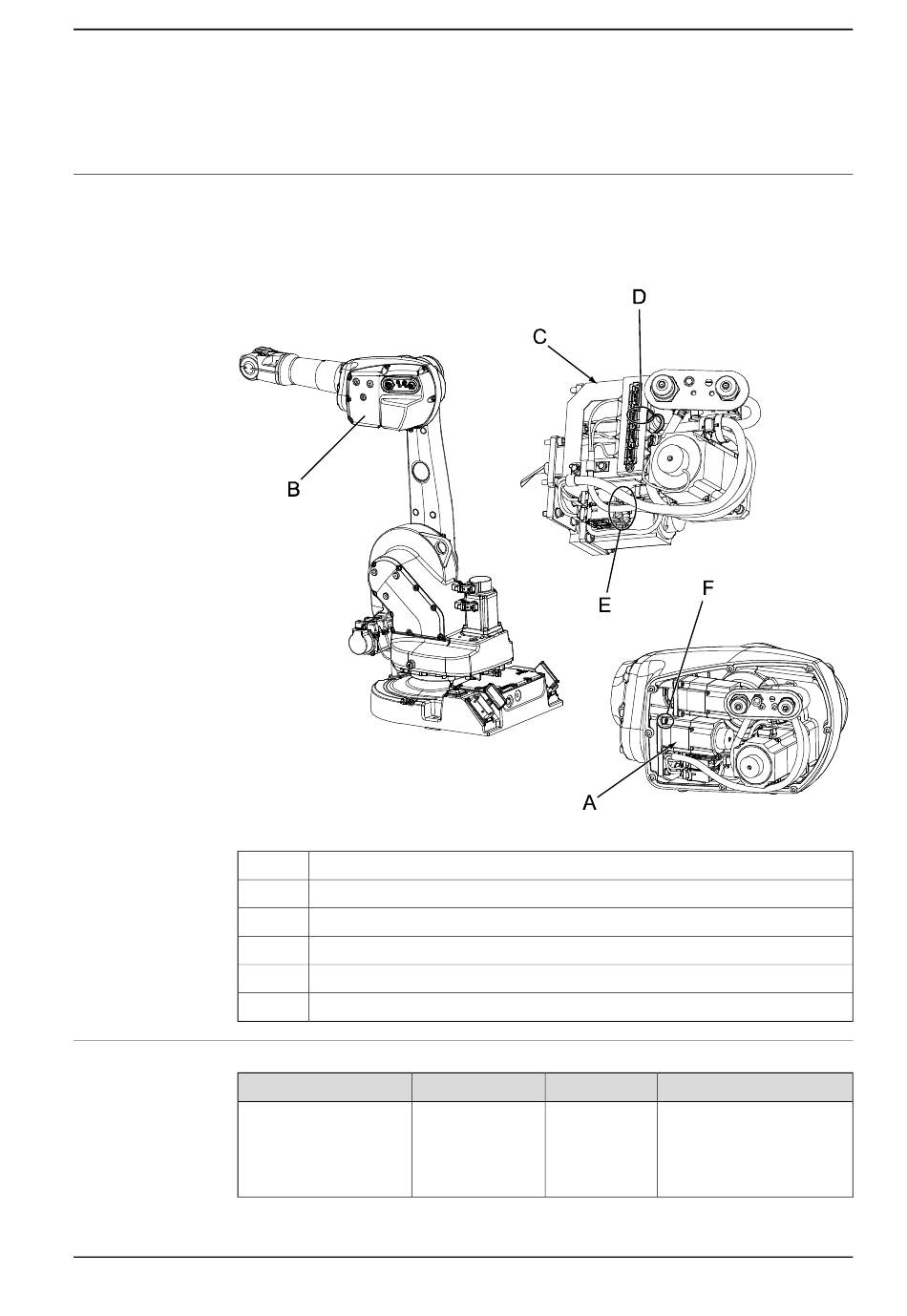

Der Motor, Achse 4, befindet sich im Oberarmgehäuse (siehe Abbildung unten).
Eine detaillierte Abbildung der Komponente und ihrer Position finden Sie in der
Ersatzteilansicht Ersatzteile – Oberarm, Explosionszeichnung.
xx0400001273
A
B
C
D
E
F
Erforderliche Ausrüstung
Ausrüstung usw.
AC-Drehstrommotor mit
Ritzel
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
4.6.5 Austauschen des Motors, Achse 4, IRB 1600
Motor Achse 4
Abdeckung, Oberarmgehäuse
Anschlussplatte
Signalanschluss R3.FB4
Stromanschluss R3.MP4
Befestigungsschraube und Unterlegscheibe, Motor (4 Stück)
Ersatzteilnr.
Ersatzteilnummern
siehe:
•
Ersatzteillis-
ten auf Sei-
te 409
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Art.-Nr.
Hinweis
Fortsetzung auf nächster Seite
4 Reparatur
291
