4 Reparatur
4.6.1 Austauschen des Motors, Achse 1
4.6 Motoren
4.6.1 Austauschen des Motors, Achse 1
Sitz des Motors

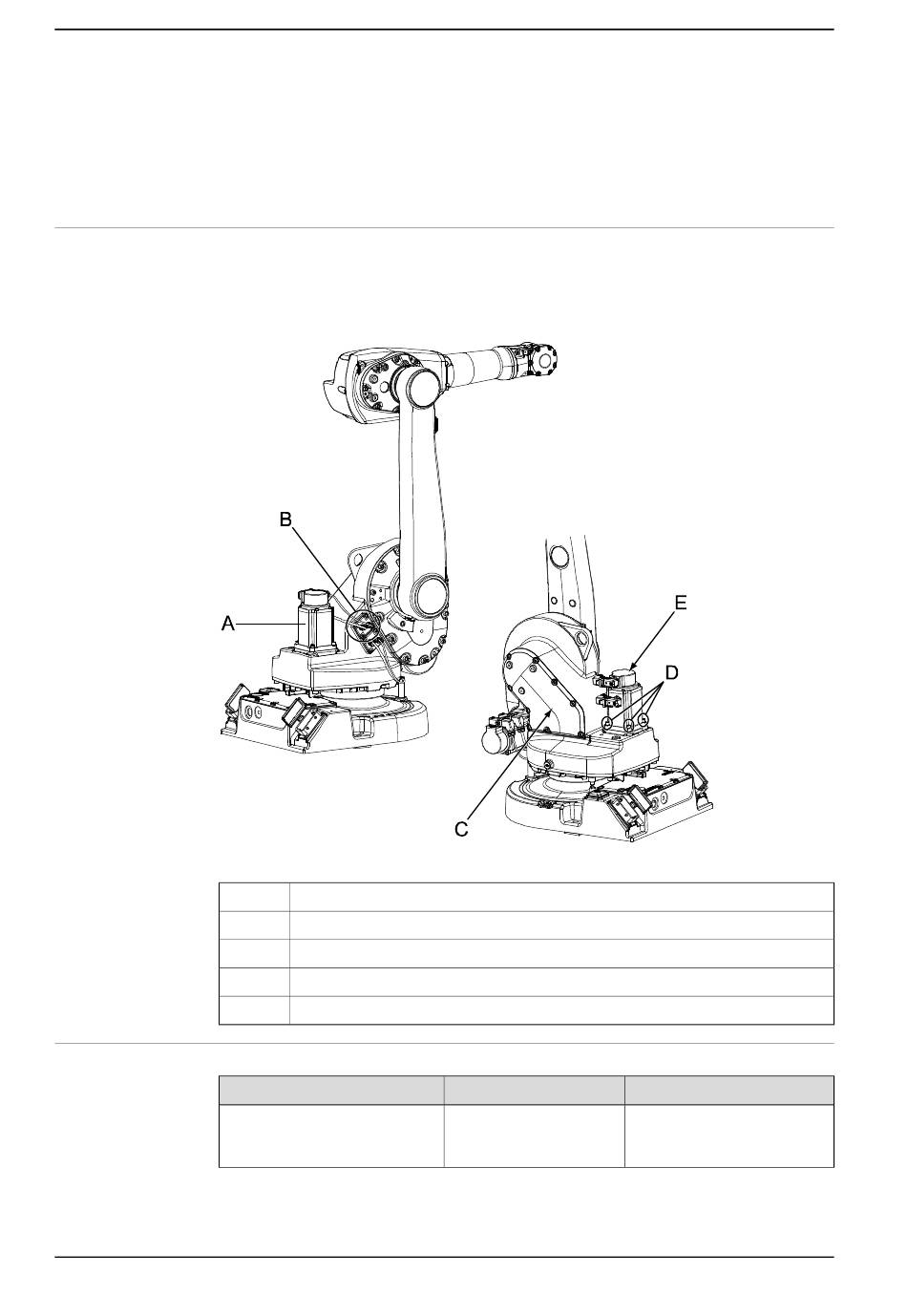

Der Motor, Achse 1, befindet sich im Rahmen (siehe Abbildung).
Eine detaillierte Abbildung des Motors und seiner Position finden Sie in der
Ersatzteilansicht Ersatzteile – Rahmen, Explosionszeichnung.
xx0400001256
A
B
C
D
E
Erforderliche Ausrüstung
Geräte
Standard, AC-Drehstrommotor
mit Ritzel
Fortsetzung auf nächster Seite
270
Motor Achse 1
Anschlussplatte für die Motorkabel
Abdeckung, Rahmen
Befestigungsschrauben, Motor (4 Stück)
Motorabdeckung
Art.-Nr.
Ersatzteilnummern siehe:
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Hinweis
Kabelbaum, Motorachsen 1-2
•
Ersatzteillisten auf
müssen separat bestellt wer-
Seite 409
den.
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
