4.6.10 Austauschen des Motors und des Antriebsriemens, Achse 6, IRB 1600
4.6.10 Austauschen des Motors und des Antriebsriemens, Achse 6, IRB 1600

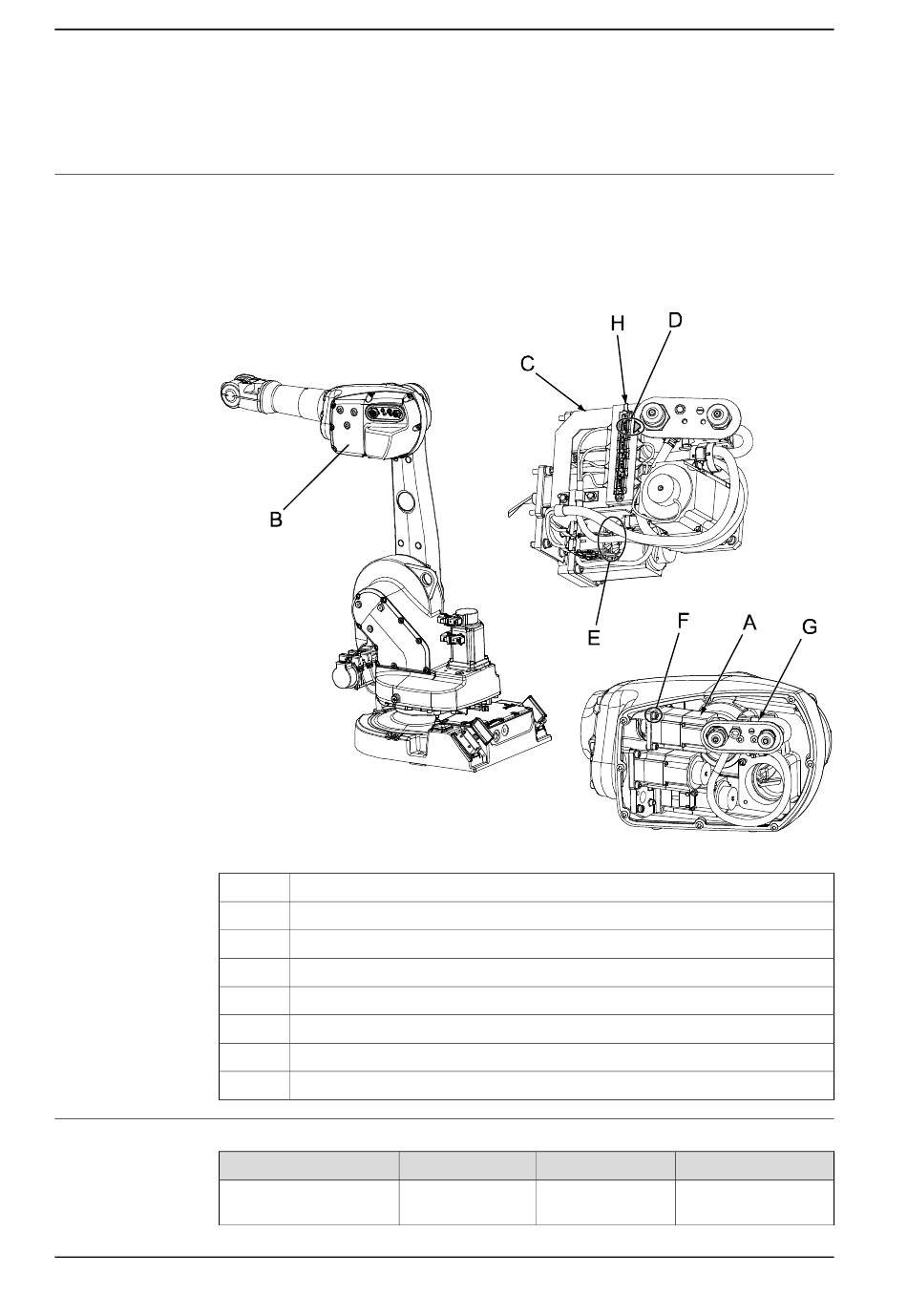

Sitz des Motors
Der Motor und der Antriebsriemen, Achse 6 befindet sich im Oberarmgehäuse
(siehe Abbildung unten).
Eine detaillierte Abbildung des Motors und seiner Position finden Sie in der
Ersatzteilansicht Ersatzteile – Oberarm, Explosionszeichnung.
xx0400001281
A
B
C
D
E
F
G
H
Erforderliche Ausrüstung
Geräte
AC-Drehstrommotor mit
Ritzel
Fortsetzung auf nächster Seite
322
Motor Achse 6
Abdeckung, Oberarmgehäuse
Anschlussplatte
Signalkabel, Motor, Achse 6: R3.FB6
Stromkabel, Motor, Achse 6: R3.MP6
Befestigungsschrauben und Unterlegscheiben, Motor (3 Stück)
Distanzkonsole mit Kabelhalter und Kontaktfeld
Kabelbinder
Ersatzteilnr.
3HAC021800-003
