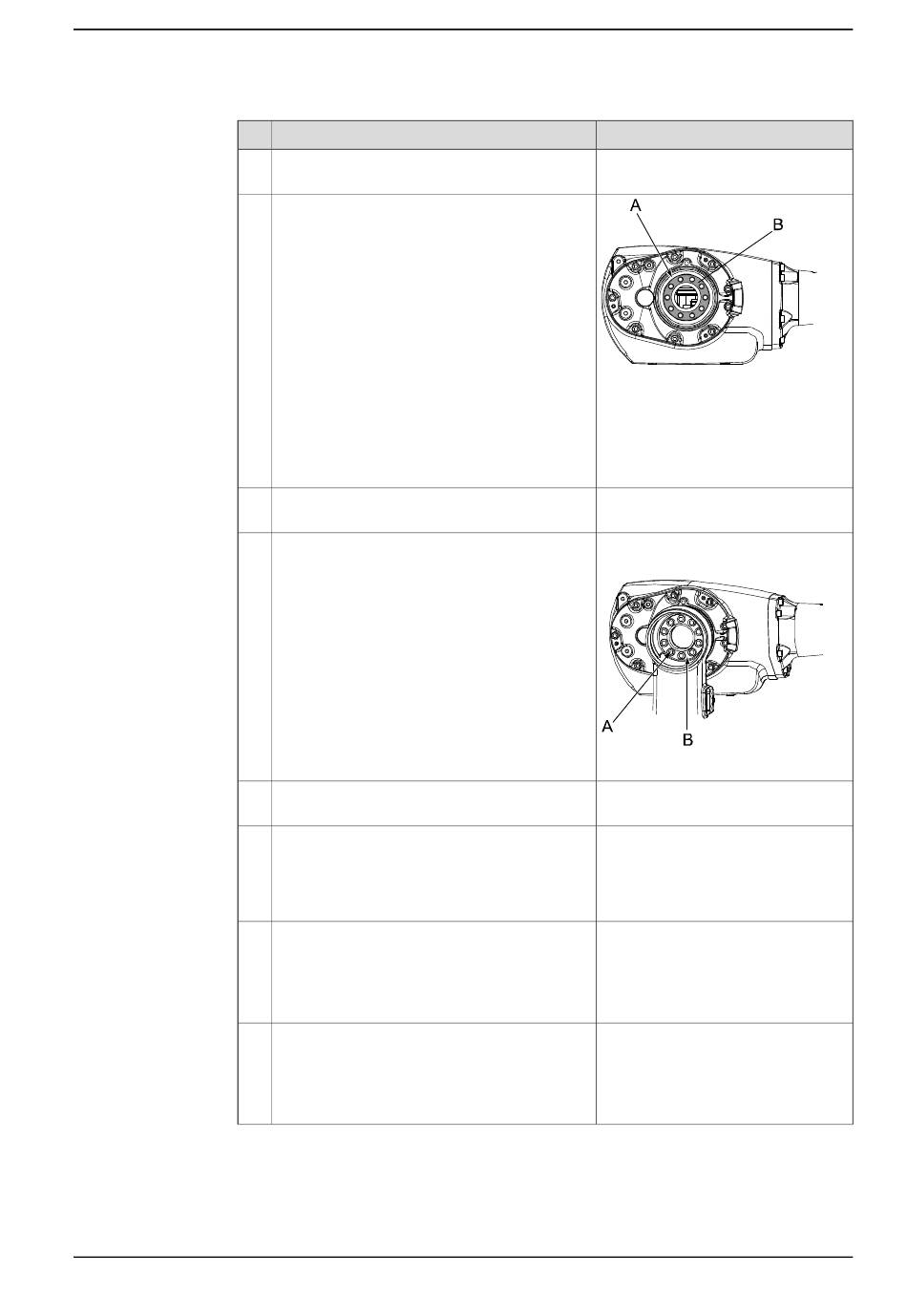

4.4.1 Austauschen des kompletten Oberarms, IRB 1600
Aktion
Bringen Sie zum Anheben des Oberarms Hebe-
schlingen an.
Schmieren Sie den Dichtungsring (A) mit
Schmierfett und bringen Sie ihn am Oberarm
an.
Tauschen Sie ihn bei Bedarf aus.
Schmieren Sie die Kontaktfläche des Oberarms
mit Loctite 574.
Heben Sie den Oberarm in Montageposition,
setzen Sie die Unterlegscheibe (B) ein und be-
festigen Sie den Oberarm mit den 10 Befesti-
gungsschrauben (A).
Führen Sie die Kabel durch den Unterarm in
das Armgehäuse.
Schließen Sie alle Anschlüsse im Armgehäuse
an und befestigen Sie die Kabel mit Haltern und
Bindern.
Befestigen Sie die Armgehäuseabdeckung am
Oberarm.
Überprüfen Sie die beiden Dichtungen in der
Abdeckung und tauschen Sie sie gegebenen-
falls aus.
Bringen Sie eine neue VK-Abdeckung am Unter-
arm an.
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
4 Reparatur
Fortsetzung
Hinweis/Abbildung
xx0400001220
•
A: Die Ersatzteilnummer des
Dichtungsrings finden Sie un-
ter
Erforderliche Ausrüstung
auf Seite
190.
•
B: Kontaktfläche
10 Stück: M10 x 40.
Anzugsdrehmoment: 70 Nm
xx0400001219
Das Montieren der Kabel im Oberarm-
gehäuse ist ausführlich im Abschnitt
Einbau, Kabelbaum in Oberarmhäuse
und Unterarm auf Seite 172
ben.
Siehe Abbildung
Sitz des Oberarms
auf Seite
189.
Die Ersatzteilnummer finden Sie im
Abschnitt
Erforderliche Ausrüstung
auf Seite
190.
Siehe Abbildung
Sitz des Oberarms
auf Seite
189.
Die Ersatzteilnummer finden Sie im
Abschnitt
Erforderliche Ausrüstung
auf Seite
190.
Fortsetzung auf nächster Seite
beschrie-
193
