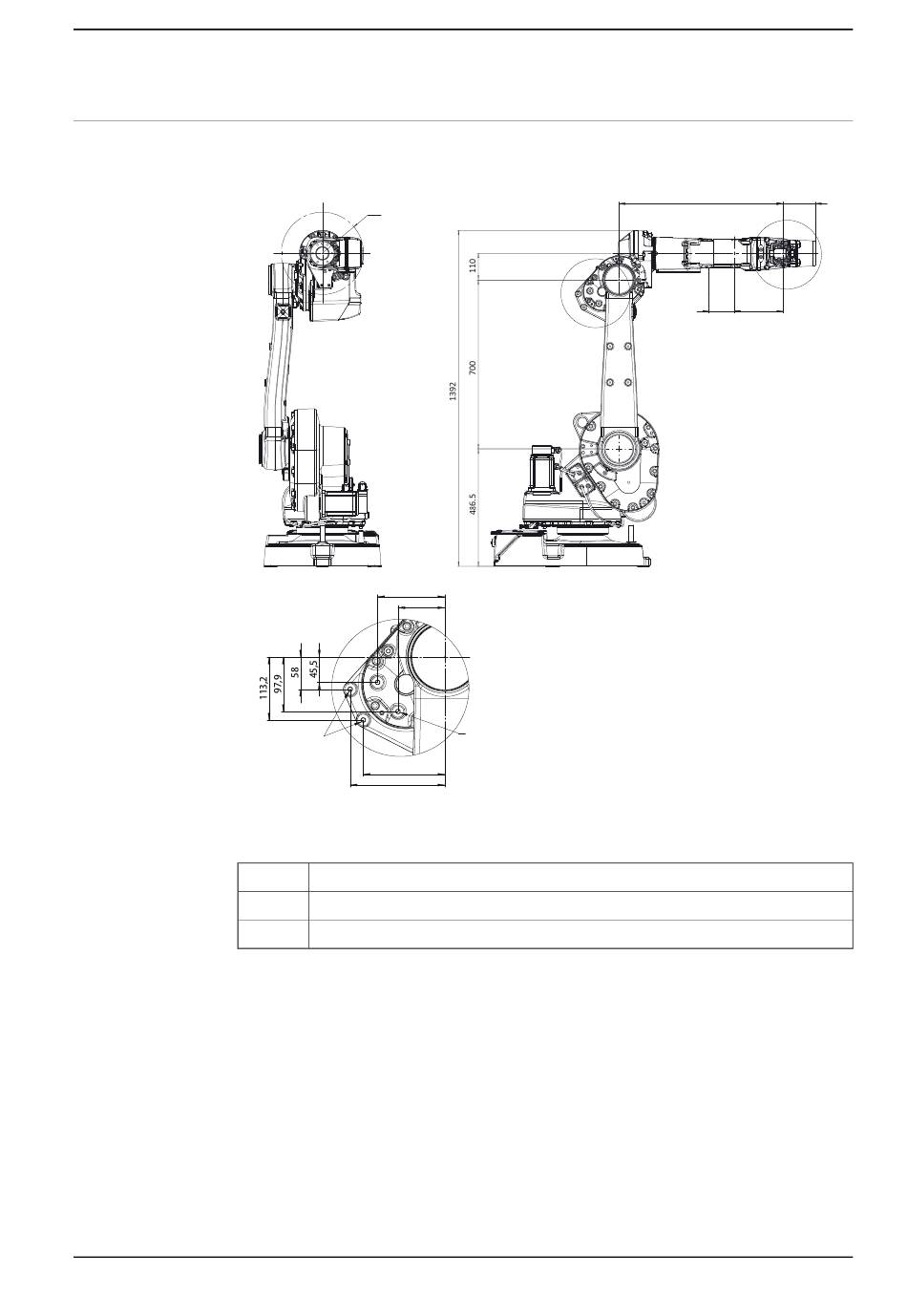

Befestigungsbohrungen für Zusatzausrüstung für IRB 1660ID
IRB 1660ID-X/1,55
xx1500001253
A
B
C
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
2.3.7 Befestigen der Ausrüstung am Roboter (Roboterabmessungen)
(A)
120,7
84
(B)
(C)
146,6
170
A
R170.4, minimaler umschriebener Radius von Achse 4
2x M8 Tiefe 16, Montagebohrungen für Ausrüstung.
2x M8, Montagebohrungen für Ausrüstung.
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
678
A
Fortsetzung auf nächster Seite
Fortsetzung
135
B
105
201
87
