3.3.2 Überprüfen der Informationsschilder
Position der Informationsschilder

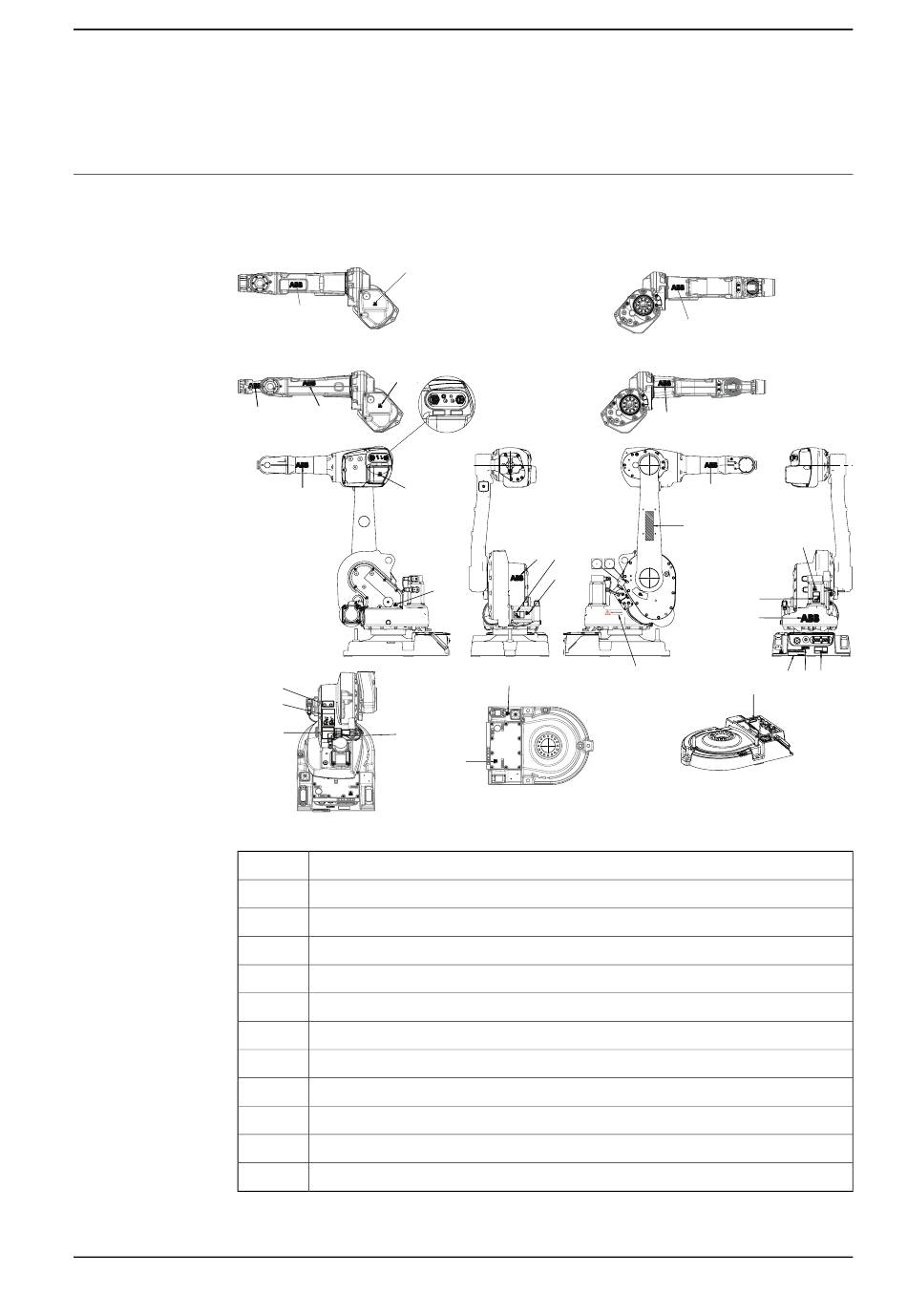

In der Abbildung werden die Positionen der zu überprüfenden Informationsschilder
gezeigt.
xx1800001187
A
B
C
D
E
F
G
H
J
K
L
M
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
G
A
IRB 1660ID-6/1.55
IRB 1660ID-4/1.55
G
A A
IRB 1600ID-4/1.5
R2.CS R2.CP
G
A
H
L
Industrial Robot
Robot Industriel
UL L U
LIFTING OF ROBOT
HEBEN DES ROBOOTERS
LEVAGE DU ROBOT
D
E
ABB Robotics Products AB
Axis Resolver values Barcodes/Streckkod
ABB-Logo
Warnschild – Lösen der Bremse
Warnschild – Hitze (2 St.)
Kennschild
Kalibrierschild
Logo Foundry Plus oder CleanRoom, falls zutreffend.
Warnschild – Elektrizität (Blitzsymbol) (6 St.)
UL-Klebeschild
Schild – Max. Luftdruck
Informationsschild – AbsAcc
Hebeanweisungsschild
Ölkennschild
