4.7.1 Austauschen des Getriebes, Achse 1-2
Fortsetzung
4
5
6
7
8
9
Fortsetzung auf nächster Seite
344
Aktion
Entfernen Sie den Ölstopfen und
lassen Sie das gesamte Öl aus
Getriebe Achse 1 mithilfe einer
Ablaufpumpe ab.
Entfernen Sie den Ölstopfen und
lassen Sie das gesamte Öl aus
Getriebe Achse 2 mithilfe einer
Ablaufpumpe ab.
Entfernen Sie die Abdeckung von
Motor Achse 2.
Entfernen Sie die Abdeckung von
Motor Achse 1.
Entfernen Sie das komplette Arm-
system.
Lösen Sie den Sockel vom Aufstel-
lungsort, indem Sie die Befesti-
gungsschrauben vom Fundament
lösen.
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Hinweis

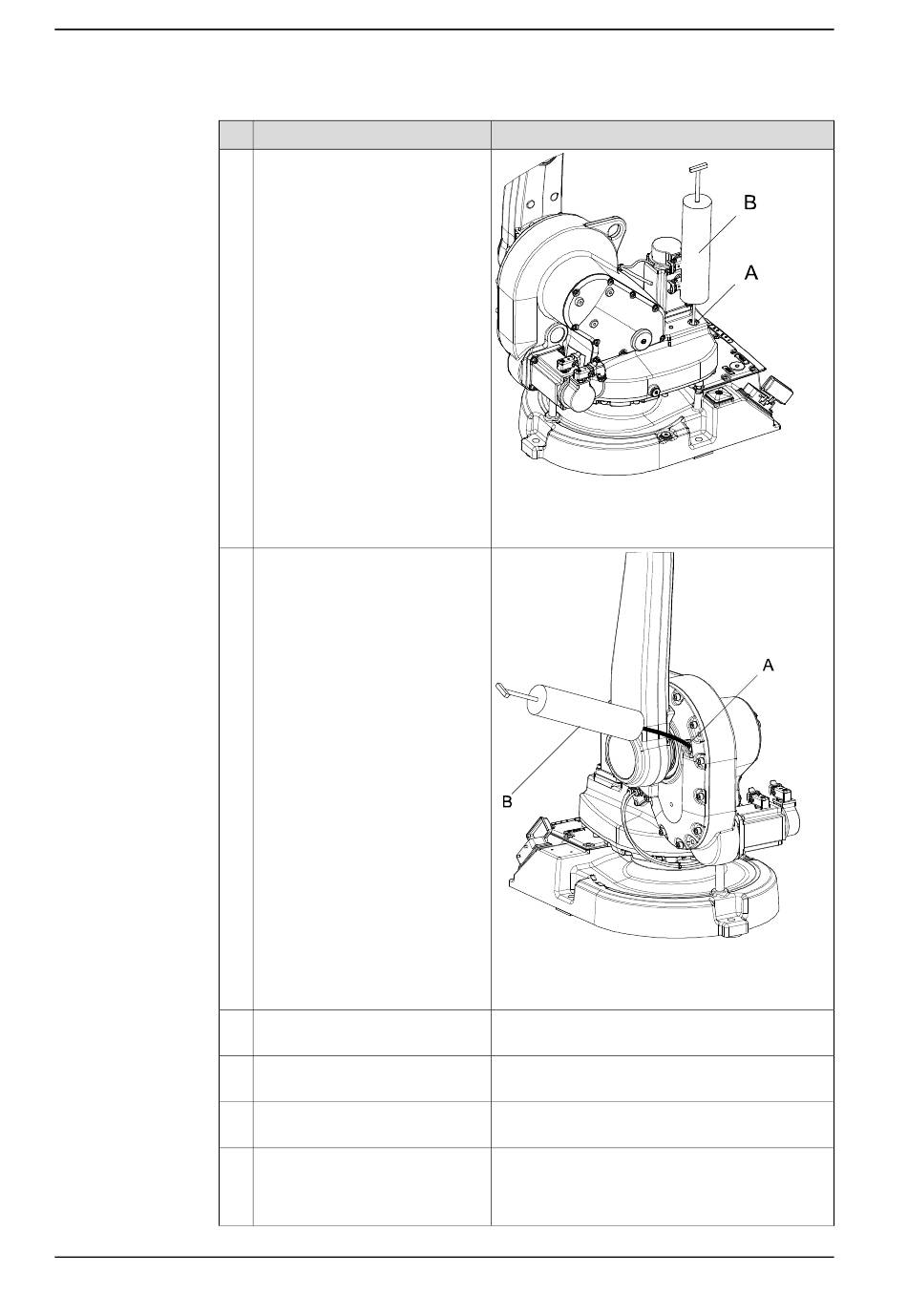

xx0800000260
A Ölstopfen
B Ablaufpumpe
xx0800000261
A Ölstopfen
B Ablaufpumpe
Siehe Abschnitt
Austauschen des Motors, Achse
2 auf Seite 275
Siehe Abschnitt
Ausbauen des Motors Achse 1
auf Seite 272
Siehe Abschnitt
Entfernen des kompletten Armsys-
tems auf Seite 186
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
