4 Reparatur
4.2.3 Montageanweisungen für Dichtungen
Fortsetzung
4
5
Flanschdichtungen und statische Dichtungen
Nachfolgend ist das Anbringen von Flanschdichtungen und statischen Dichtungen
beschrieben.
1
2
3
4
O-Ringe
Nachfolgend wird das Anbringen von O-Ringen beschrieben.
1
Fortsetzung auf nächster Seite
162
Aktion

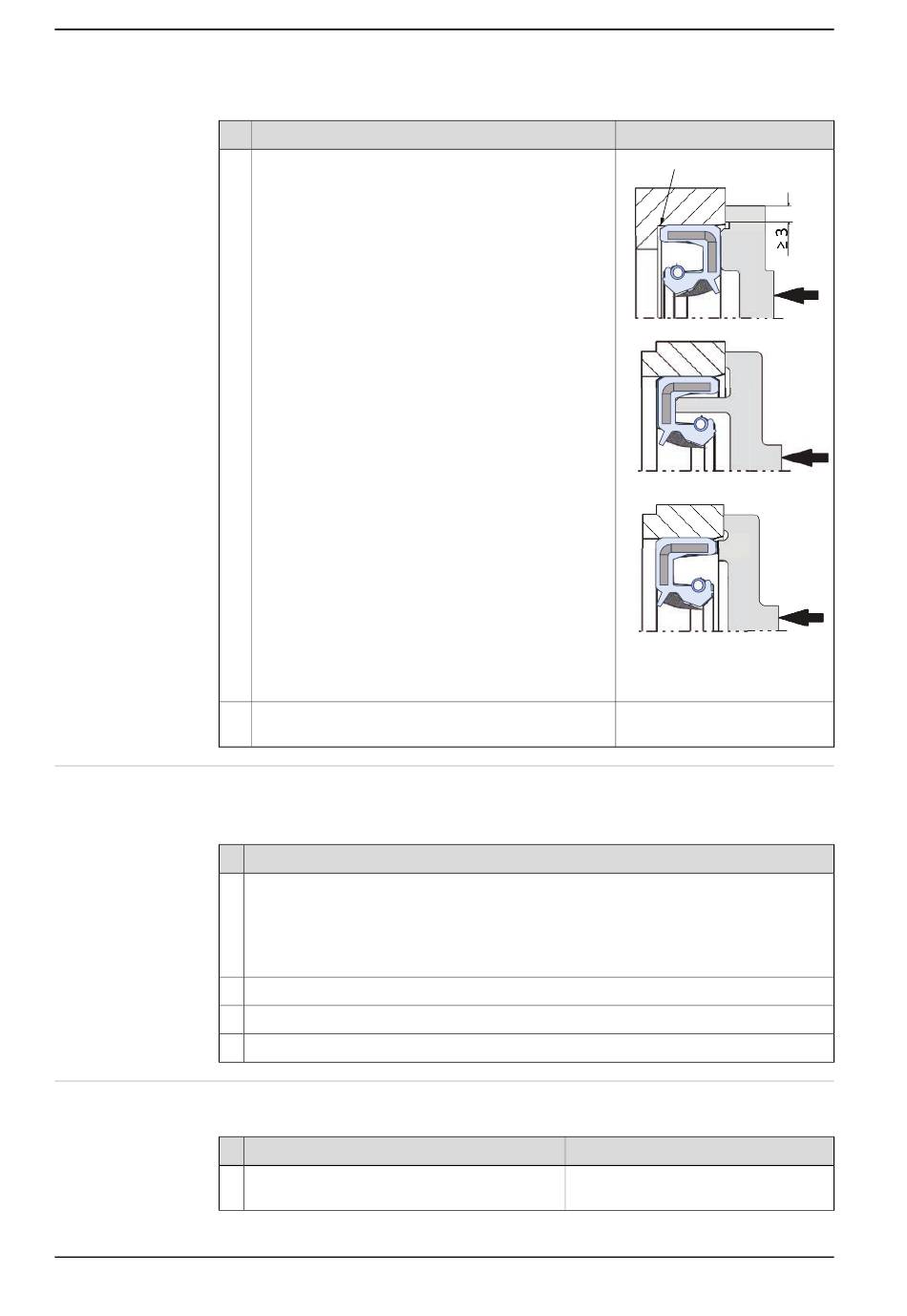

Setzen Sie die Dichtung mit einem geeigneten Monta-
gewerkzeug sachgerecht ein.
Schlagen Sie niemals direkt auf die Dichtung: Das
kann zu Undichtigkeiten führen.
Stellen Sie sicher, dass sich keine Schmierfettreste
an der Roboterfläche befinden.
Aktion
Prüfen Sie die Flanschoberflächen. Sie müssen eben und porenfrei sein.
Die Flachheit lässt sich mithilfe einer Wasserwaage am angezogenen Gelenk (ohne
Dichtungsmittel) feststellen.
Wenn die Flanschoberflächen defekt sind, dürfen die Teile nicht verwendet werden,
da dies zu Undichtigkeiten führen kann.
Reinigen Sie die Oberflächen sorgfältig gemäß den Empfehlungen von ABB.
Verteilen Sie die Dichtungsmasse gleichmäßig über der Oberfläche.
Drehen Sie die Schrauben gleichmäßig an der Flanschverbindung fest.
Aktion
Stellen Sie sicher, dass der verwendete O-Ring
die richtige Größe aufweist.
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Hinweis
A
xx2000000072
A Lücke
Hinweis
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
