2 Installation und Inbetriebnahme
2.5.2 Roboterverkabelung und -anschlusspunkte
Fortsetzung
Die folgende Tabelle enthält die Signalkabel zum Anschluss der OmniCore C
line-Steuerung.
Kabel
Roboterkabelsignal, abgeschirmt: 7 m
Roboterkabelsignal, abgeschirmt: 15 m

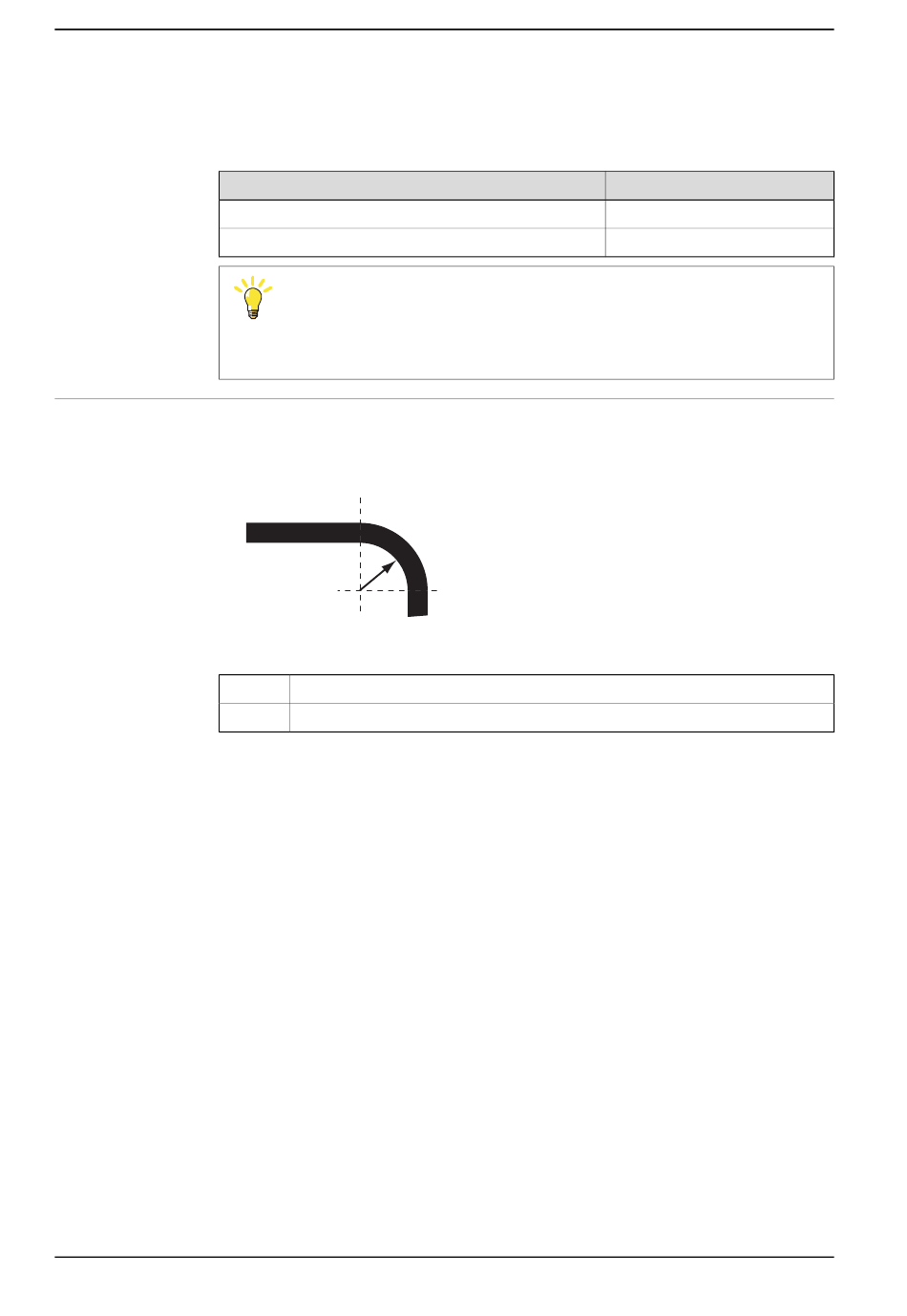

Biegeradius für statische Bodenkabel
Der Mindestbiegeradius beträgt das 10-Fache des Kabeldurchmessers von
statischen Bodenkabeln.
xx1600002016
A
B
Fortsetzung auf nächster Seite
120
Tipp
Wenn bei Anlieferung doppelte CP/CS-Kabelbäume beiliegen sollten, kann einer
als Ersatzteil aufbewahrt werden.
A
B
Durchmesser
Durchmesser x10
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Art.-Nr.
3HAC080671-002
3HAC080671-003
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
