2 Installation und Inbetriebnahme
2.2.2 Technische Daten
Fortsetzung
Belastung des Fundaments, Roboter

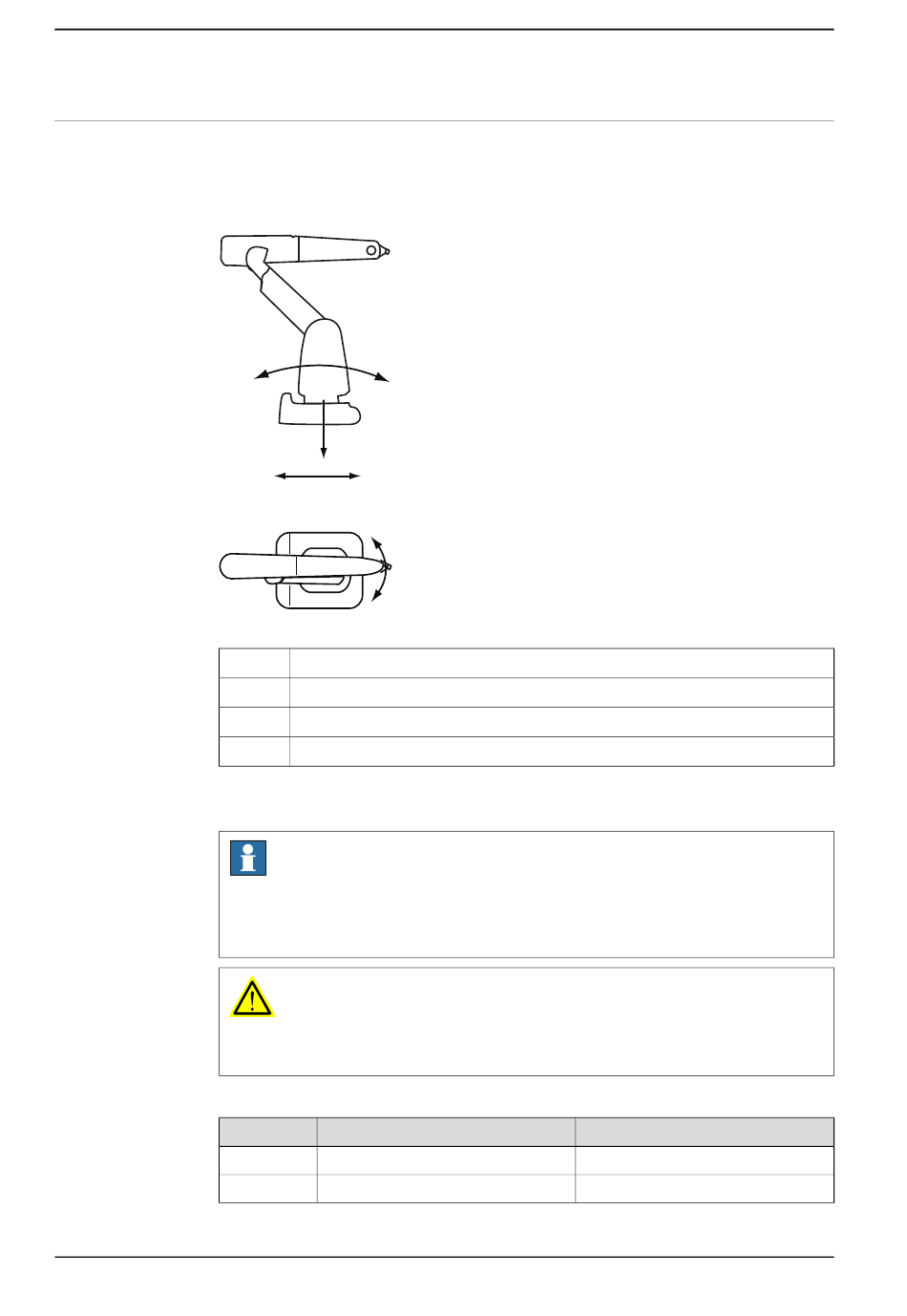

Die Abbildung zeigt die Richtungen der Belastungskräfte der Roboter an.
Die Richtungen gelten für alle bodenmontierten, hängenden und umgedrehten
Roboter.
xx1100000521
F
F
T
T
Die Tabelle gibt die unterschiedlichen Kräfte und Drehmomente an, denen der
Roboter bei unterschiedlichen Arbeiten ausgesetzt ist.
Stehend montiert
Kraft
Kraft xy
Kraft z
Fortsetzung auf nächster Seite
48
T
xy
F
z
F
xy
T
z
Kraft in die jeweilige Richtung der XY-Ebene
xy
Kraft in der Z-Ebene
z
Biegemoment in die jeweilige Richtung der XY-Ebene
xy
Biegemoment in der Z-Ebene
z
Hinweis
Diese Kräfte und Drehmomente sind Extremwerte, die während des Betriebs
selten erreicht werden. Außerdem werden die Maximalwerte niemals gleichzeitig
erreicht!
WARNUNG
Die Installation des Roboters darf nur gemäß den Angaben bezüglich
Montageoptionen in der bzw. den folgenden Lasttabellen erfolgen:
Dauerbelastung (Betrieb)
± 1850 N
2700 ± 1150 N
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Max. Last (Not-Halt)
± 3900 N
2700 ± 2200 N
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
