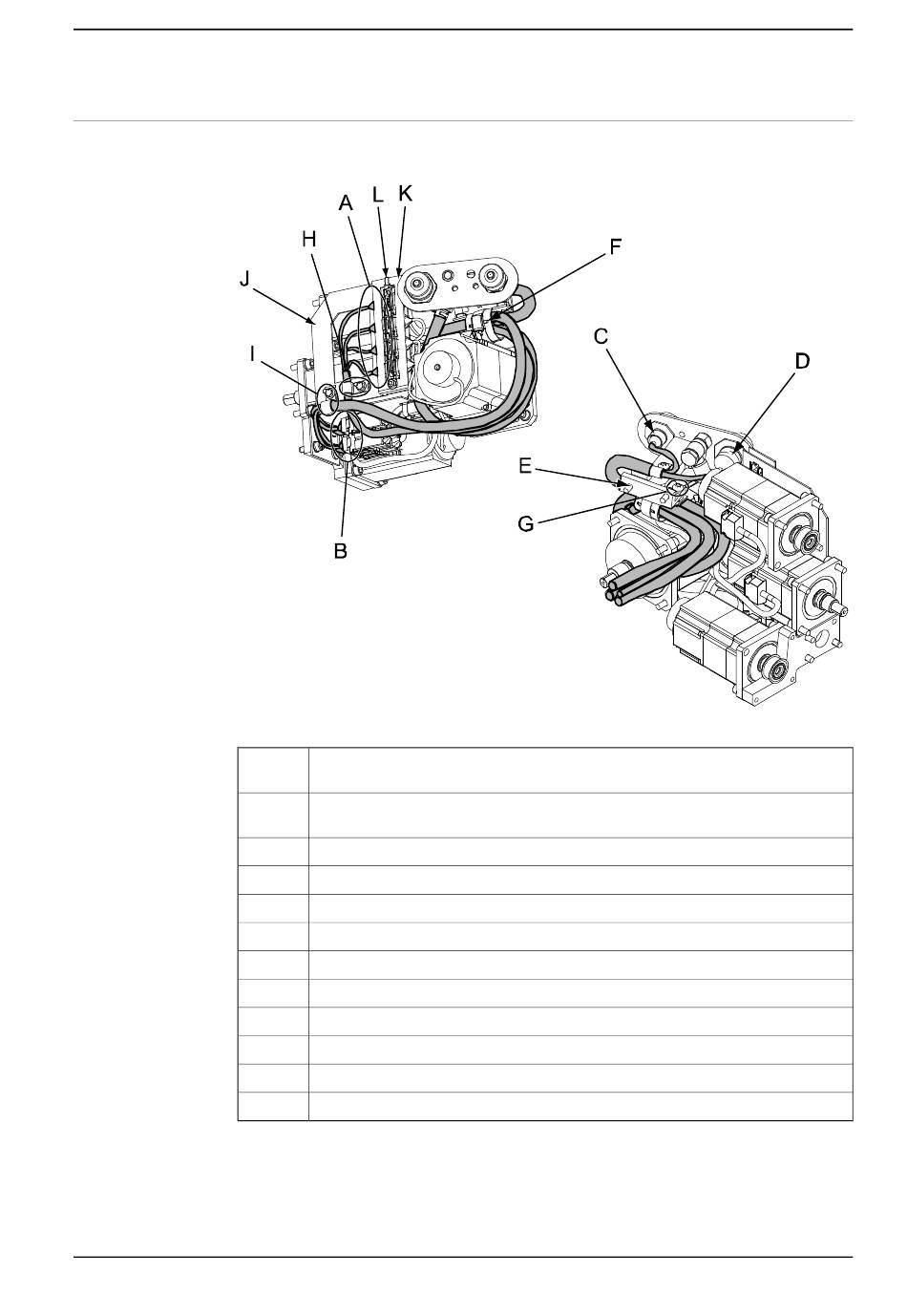

Abbildung, Kabel im Oberarmgehäuse
Die Abbildung unten zeigt, wie die Kabel im Oberarmgehäuse verlaufen.
xx0400001250
A
B
C
D
E
F
G
H
I
J
K
L
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
Signalkabel, Motoranschlüsse für die Achsen 3, 4, 5 und 6: R3.FB3, R3.FB4,
R3.FB5 und R3.FB6
Stromkabel, Motoranschlüsse für die Achsen 3, 4, 5 und 6: R3.MP3, R3.MP4,
R3.MP5 und R3.MP6
Optionaler Anschluss: R2.CP
Optionaler Anschluss: R2.CS
Distanzkonsole mit Kontaktfeld
Kabelschelleneinheit
Befestigungsschrauben, Kabelschelleneinheit (2 Stück, nur eine abgebildet)
Schelle, Signalkabel
Schelle, Motorkabel
Anschlussplatte
Anschlusshalter
Kabelbinder, Anschlusshalter
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
4.3.1 Austauschen des Kabelbaums, IRB 1600
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
