Demontage, Kabelbaum, Rückseite Unter- und Oberarm

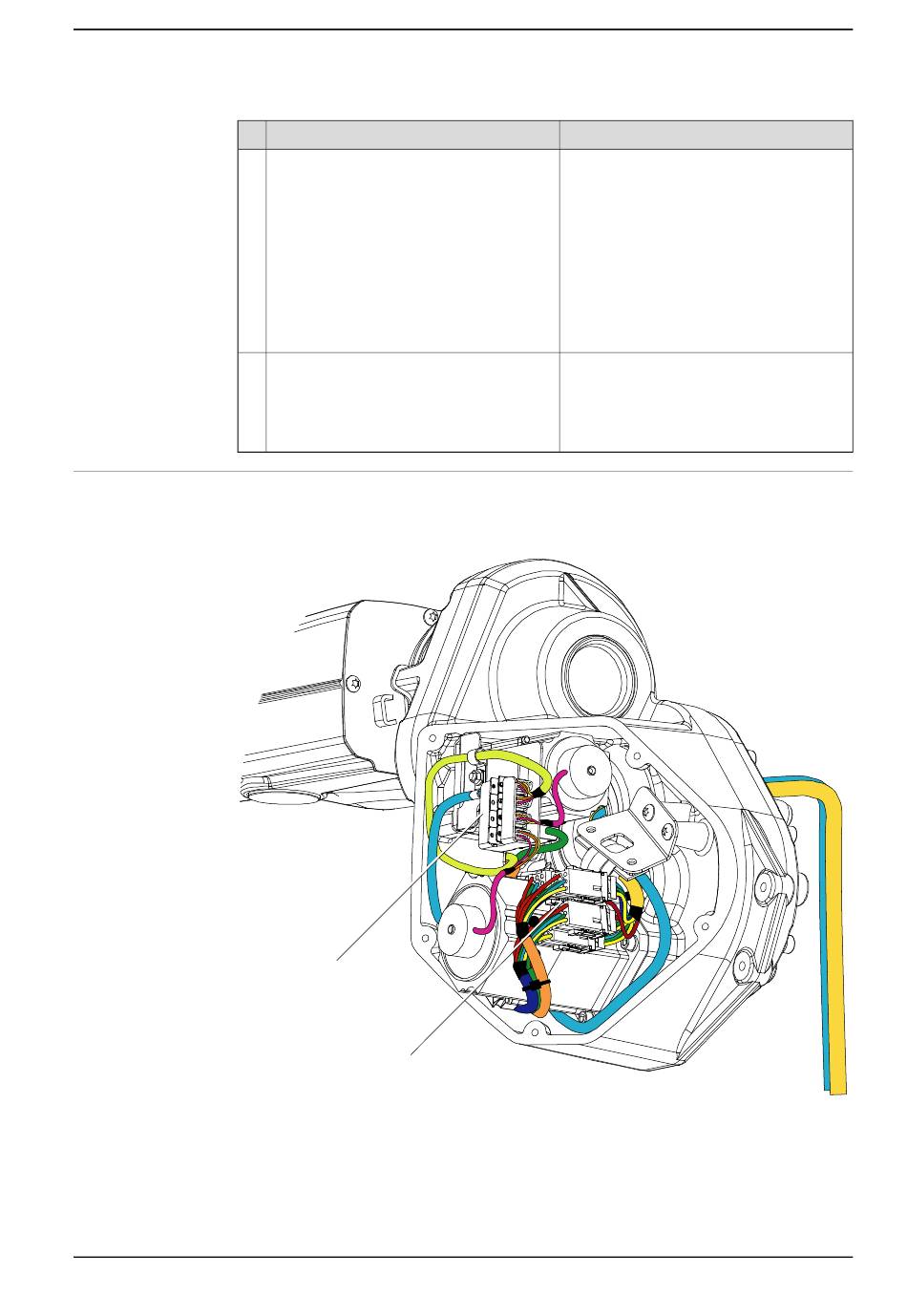

Nachfolgend wird der Ausbau des kompletten Kabelbaums an der Rückseite des
Oberarms beschrieben.
xx0700000105
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
Aktion
Wenn der Roboter mit Referenzkalibrie-
rung kalibriert werden soll:
Suchen Sie vorherige Referenzwerte für
die Achse oder erzeugen Sie neue Refe-
renzwerte. Diese Werte werden für die Ka-
librierung des Roboters benutzt, nachdem
das Reparaturverfahren abgeschlossen ist.
Wenn keine vorherigen Referenzwerte
vorliegen und keine neuen Referenzwerte
erzeugt werden können, ist eine Referenz-
kalibrierung nicht möglich.
Wenn der Roboter mit Feinkalibrierung
kalibriert werden soll:
Entfernen Sie sämtliche externen Kabelpa-
kete (DressPack) und Werkzeuge vom Ro-
boter.
R3.FB3
R3.FB4
R3.FB5
R3.FB6
R3.MP3
R3.MP4
R3.MP5
R3.MP6
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
4.3.2 Austauschen des Kabelbaums, 1600ID/1660ID
Hinweis
Folgen Sie den Anweisungen, die in der
Routine der Referenzkalibrierung unter
FlexPendant angegeben sind, um Referenz-
werte zu erstellen.
Das Erzeugen neuer Werte erfordert die
Möglichkeit, den Roboter zu bewegen.
Erfahren Sie mehr über die Referenzkali-
brierung für Axis Calibration unter
der Referenzkalibrierung auf Seite
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
Routine
366.
179
