4.3.3 Austausch des kompletten Armsystems
4.3.3 Austausch des kompletten Armsystems

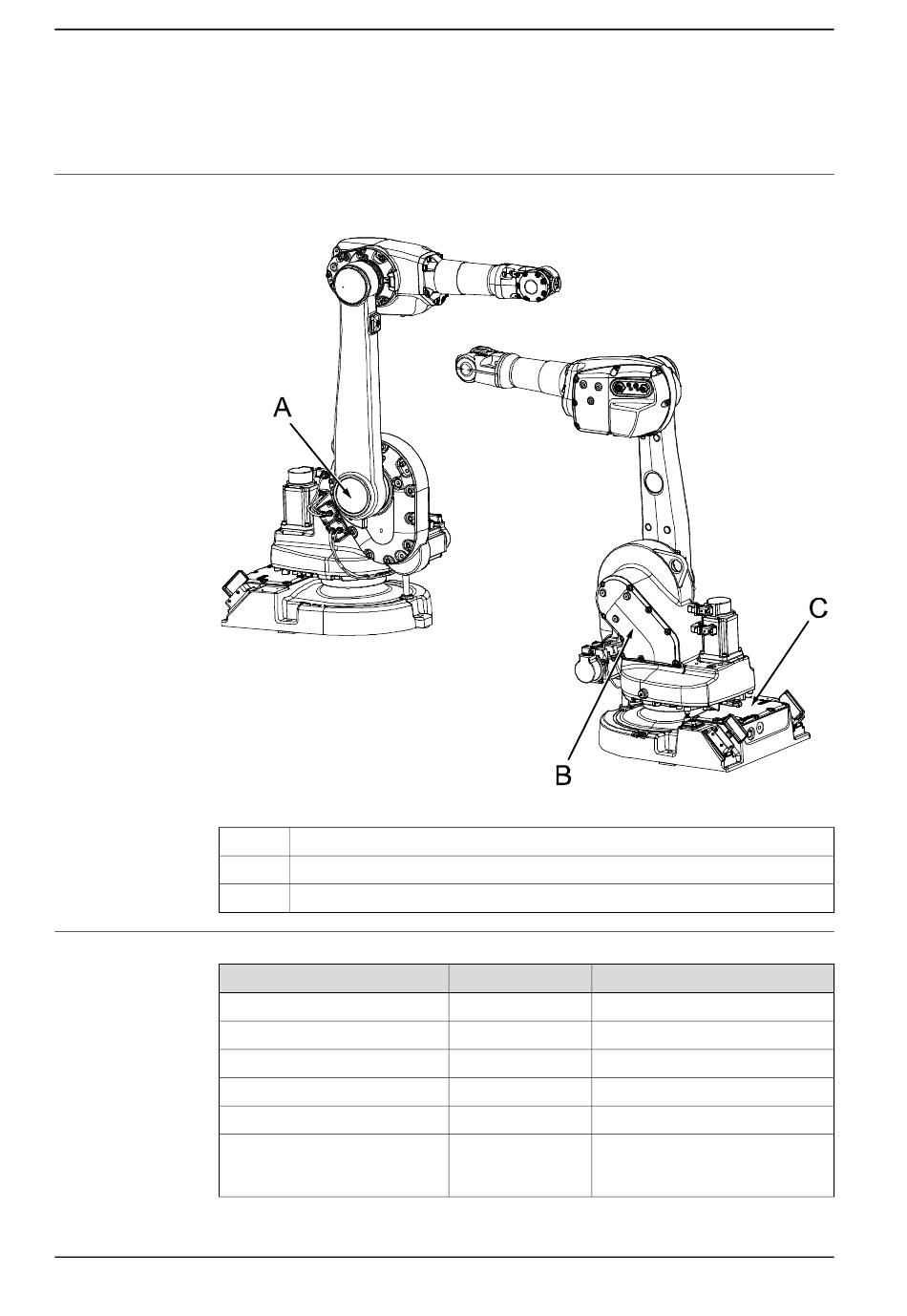

Position des kompletten Armsystems
Das komplette Armsystem umfasst den kompletten oberen und unteren Arm.
xx0500001443
A
B
C
Erforderliche Ausrüstung
Geräte
Hebeschlingen
VK-Abdeckung
Dichtungsring (V-Ring)
Isopropanol
Klebeflüssigkeit
Standardwerkzeugsatz
Fortsetzung auf nächster Seite
184
VK-Abdeckung (Montageschrauben unter der Abdeckung)
Abdeckung, Rahmen
Abdeckung, Sockel
Art.-Nr.
-
3HAA 2166-23
3HAB3732-13
-
-
-
© Copyright 2006-2024 ABB. Alle Rechte vorbehalten.
Hinweis
Bei Beschädigung austauschen.
Zur Reinigung der Passflächen
Loctite 574
Der Inhalt wird im Abschnitt
dardwerkzeuge auf Seite 404
schrieben.
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: AM
Stan-
be-
