2. Installation
2.4 Anschlussklemmen
2.4.7 Transistor-Ausgänge anschließen
76
Die EASY-E4-DC-...-Geräte besitzen Transistor-Ausgänge.
Für die Transistor-Ausgänge der Basisgeräte ist eine separate Einspeisung der Span-
nungsversorgung vorgesehen.
+24 V 0 V
Q Q
F2 ≧ 2.5 A
+24 V
0 V
EASY-E4-DC-12TC1(P)
EASY-E4-DC-12TCX1(P)

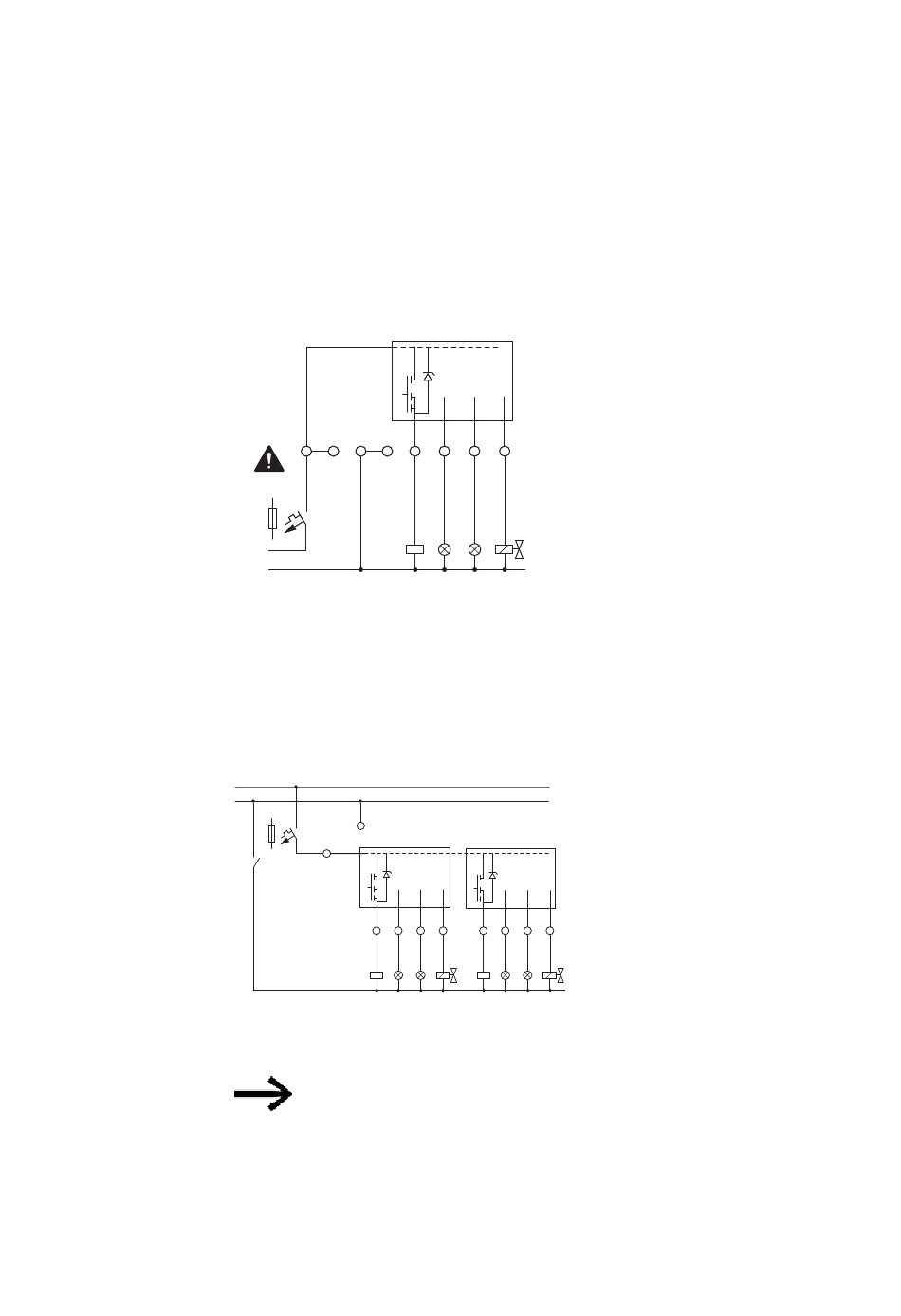

Abb. 24: Transistor-Ausgang Basisgerät anschließen
Die Transistor-Ausgänge von easyE4-Erweiterungsgeräten werden über die Span-
nungsversorgung von diesem Erweiterungsgerät versorgt. Damit besitzen die Tran-
sistor-Ausgänge das gleiche Potential wie die Eingänge des Erweiterungsgerätes.
+24 V DC
0 V
0 V
+24 V
F2 ≧ 2.5 A
EASY-E4-DC-8TE1
F2 ≧ 5 A
EASY-E4-DC-16TE1
Q1 Q2
EASY-E4-DC-8TE1(P)
EASY-E4-DC-16TE1(P)
Abb. 25: Transistor-Ausgang Erweiterungsgerät anschließen
Schutzbeschaltung der Transistor-Ausgänge für EASY-E4-...-
Geräte.
Beim Abschalten von induktiven Lasten ohne Schutzbeschaltung entstehen Über-
spannungen. Verwenden Sie eine entsprechende Schutzbeschaltung für die Tran-
sistor-Ausgänge und um das Überhitzen elektronischer Bauteile im ungünstigsten
Fall zu verhindern.
easyE4 02/24 MN050009DE Eaton.com
Q1 Q2 Q3 Q4
Q3 Q4 Q5 Q6 Q7 Q8
EASY-E4-DC-16TE1(P)
