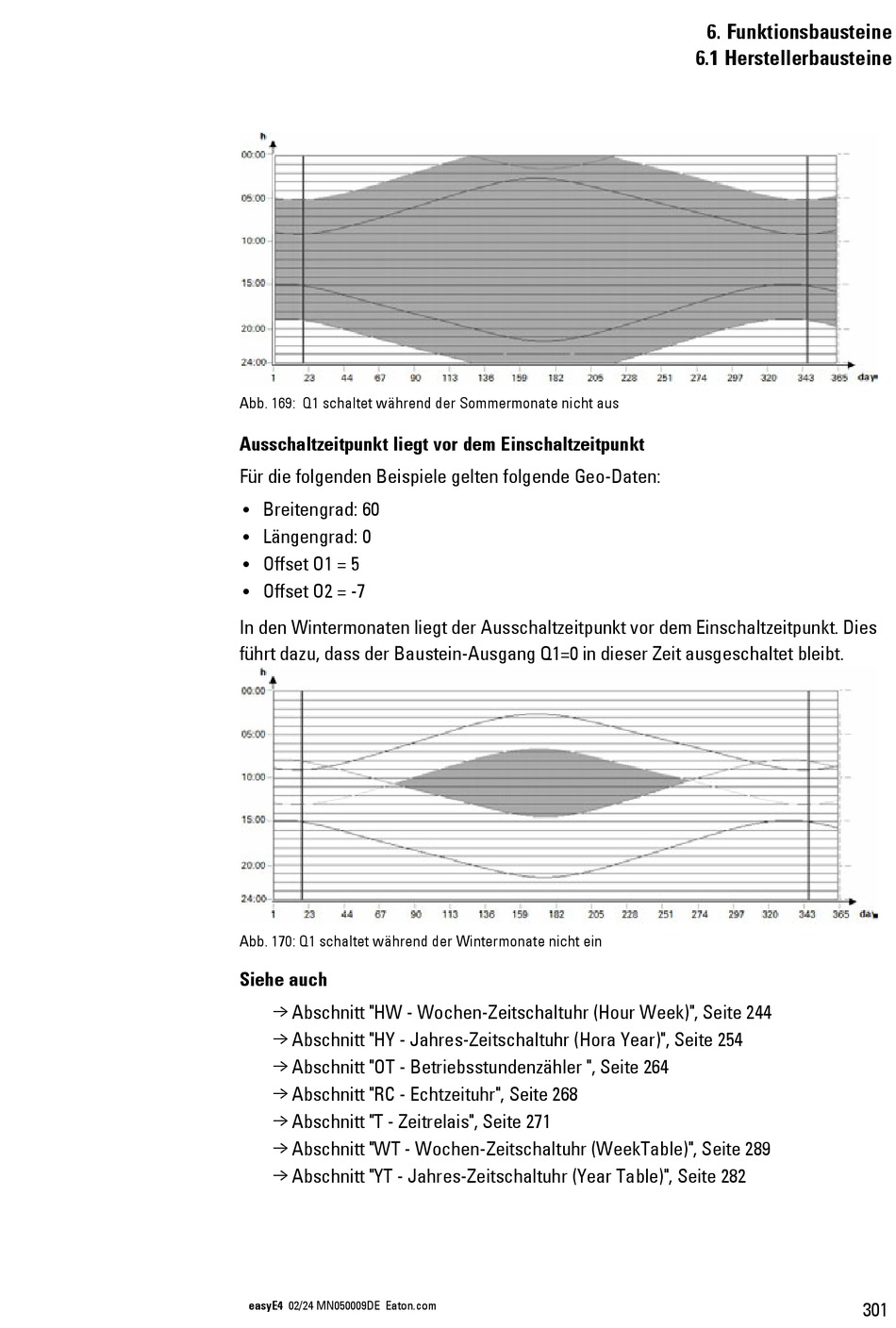

Abb. 169: Q1 schaltet während der Sommermonate nicht aus
Ausschaltzeitpunkt liegt vor dem Einschaltzeitpunkt
Für die folgenden Beispiele gelten folgende Geo-Daten:
Breitengrad: 60
l
Längengrad: 0
l
Offset O1 = 5
l
Offset O2 = -7
l
In den Wintermonaten liegt der Ausschaltzeitpunkt vor dem Einschaltzeitpunkt. Dies
führt dazu, dass der Baustein-Ausgang Q1=0 in dieser Zeit ausgeschaltet bleibt.
Abb. 170: Q1 schaltet während der Wintermonate nicht ein
Siehe auch
→ Abschnitt "HW - Wochen-Zeitschaltuhr (Hour Week)", Seite 244
→ Abschnitt "HY - Jahres-Zeitschaltuhr (Hora Year)", Seite 254
→ Abschnitt "OT - Betriebsstundenzähler ", Seite 264
→ Abschnitt "RC - Echtzeituhr", Seite 268
→ Abschnitt "T - Zeitrelais", Seite 271
→ Abschnitt "WT - Wochen-Zeitschaltuhr (WeekTable)", Seite 289
→ Abschnitt "YT - Jahres-Zeitschaltuhr (Year Table)", Seite 282
