2. Installation

2.3.1.2 Schraubmontage

Für die Schraubmontage benötigen Sie Gerätefüße ZB4-101-GF1, die Sie auf der

Rückseite des easyE4-Gerätes einsetzen können.

Die Gerätefüße erhalten Sie als Zubehör, siehe → Abschnitt "Zubehör", Seite 33.

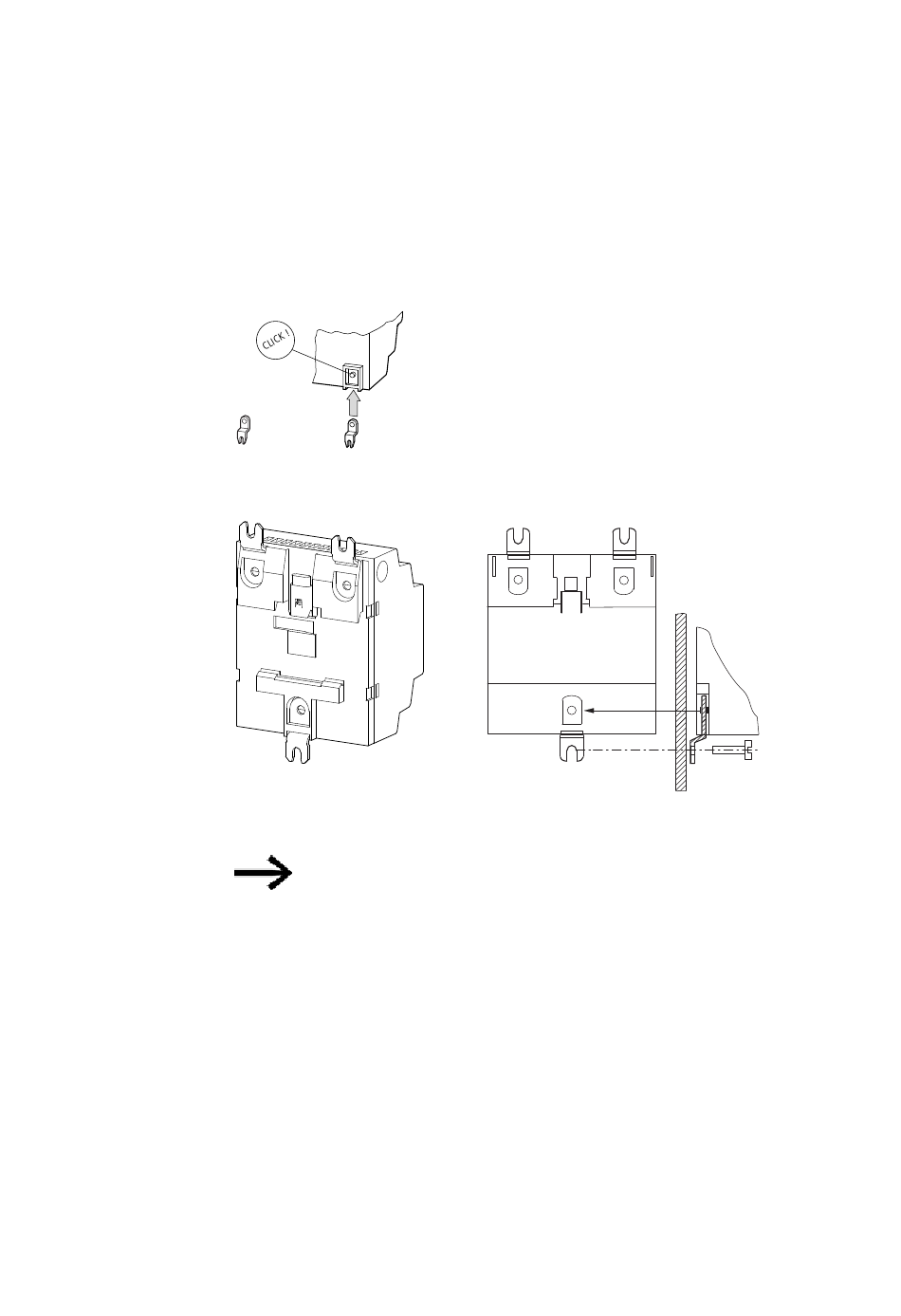

Abb. 13: Gerätefuß einsetzen.

Abb. 14: Bsp.: Schraubmontage eines 4TE-Gerätes

Für die Basisgeräte und die 4TE-Erweiterungen EASY-E4-...-

16..., z.B. EASY-E4-UC-16RE1(P) benötige Sie je drei,

für die 2TE-Erweiterungen EASY-E4-...-8... z.B. EASY-E4-DC-

8TE1(P), EASY-E4-DC-6AE1(P) und EASY-E4-DC-4PE1(P) sowie

dem easy Kommunikationsmodul je zwei Gerätefüße.
