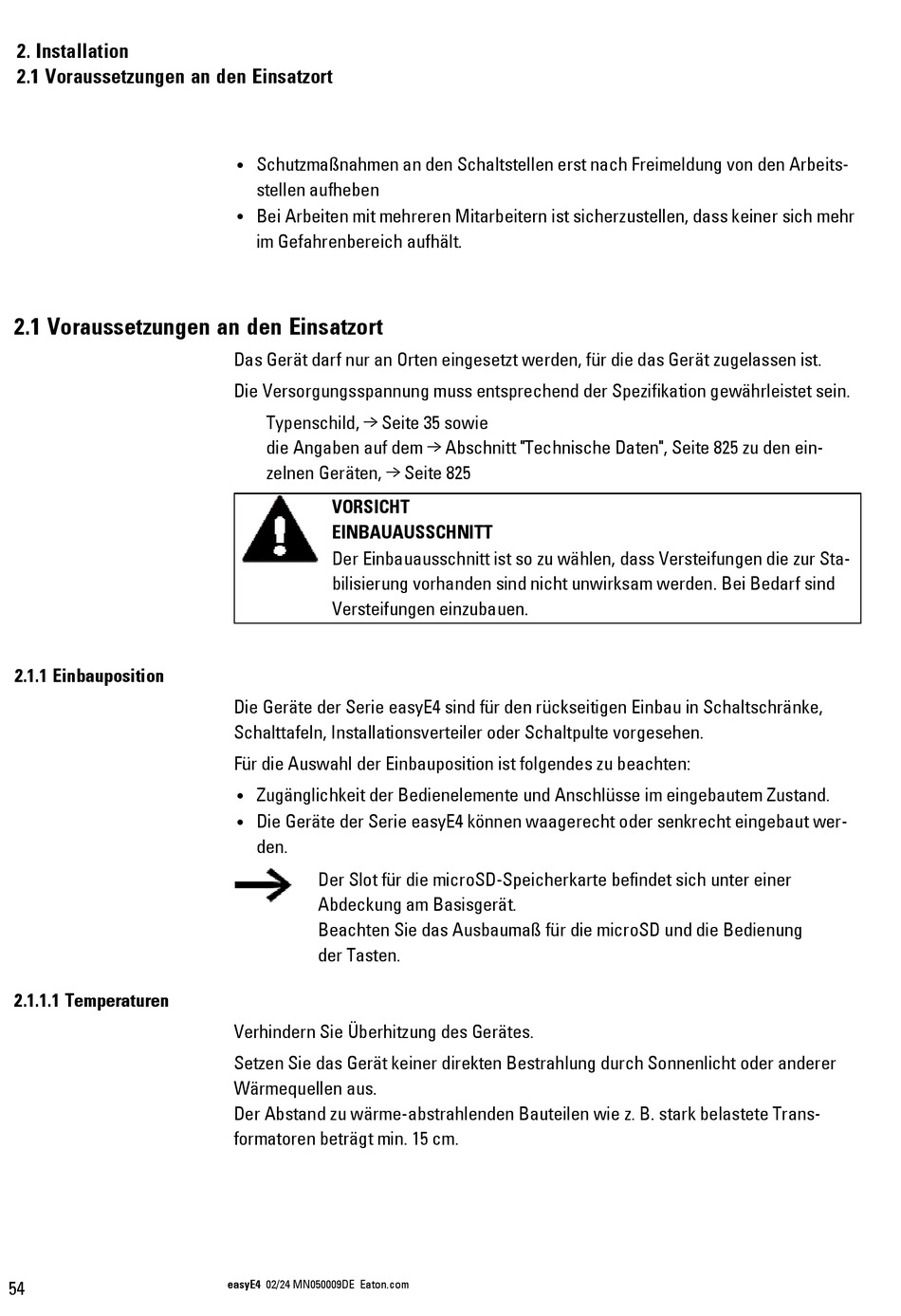

2. Installation
2.1 Voraussetzungen an den Einsatzort
2.1 Voraussetzungen an den Einsatzort
2.1.1 Einbauposition
2.1.1.1 Temperaturen
54
Schutzmaßnahmen an den Schaltstellen erst nach Freimeldung von den Arbeits-
l
stellen aufheben
Bei Arbeiten mit mehreren Mitarbeitern ist sicherzustellen, dass keiner sich mehr
l
im Gefahrenbereich aufhält.
Das Gerät darf nur an Orten eingesetzt werden, für die das Gerät zugelassen ist.
Die Versorgungsspannung muss entsprechend der Spezifikation gewährleistet sein.
Typenschild, → Seite 35 sowie
die Angaben auf dem → Abschnitt "Technische Daten", Seite 825 zu den ein-
zelnen Geräten, → Seite 825
VORSICHT
EINBAUAUSSCHNITT
Der Einbauausschnitt ist so zu wählen, dass Versteifungen die zur Sta-
bilisierung vorhanden sind nicht unwirksam werden. Bei Bedarf sind
Versteifungen einzubauen.
Die Geräte der Serie easyE4 sind für den rückseitigen Einbau in Schaltschränke,
Schalttafeln, Installationsverteiler oder Schaltpulte vorgesehen.
Für die Auswahl der Einbauposition ist folgendes zu beachten:
Zugänglichkeit der Bedienelemente und Anschlüsse im eingebautem Zustand.
l
Die Geräte der Serie easyE4 können waagerecht oder senkrecht eingebaut wer-
l
den.
Der Slot für die microSD-Speicherkarte befindet sich unter einer
Abdeckung am Basisgerät.
Beachten Sie das Ausbaumaß für die microSD und die Bedienung
der Tasten.
Verhindern Sie Überhitzung des Gerätes.
Setzen Sie das Gerät keiner direkten Bestrahlung durch Sonnenlicht oder anderer
Wärmequellen aus.
Der Abstand zu wärme-abstrahlenden Bauteilen wie z. B. stark belastete Trans-
formatoren beträgt min. 15 cm.
