6. Funktionsbausteine
6.1 Herstellerbausteine
6.1.6.2 PT - Wert in das NET stellen
456
Allgemeines

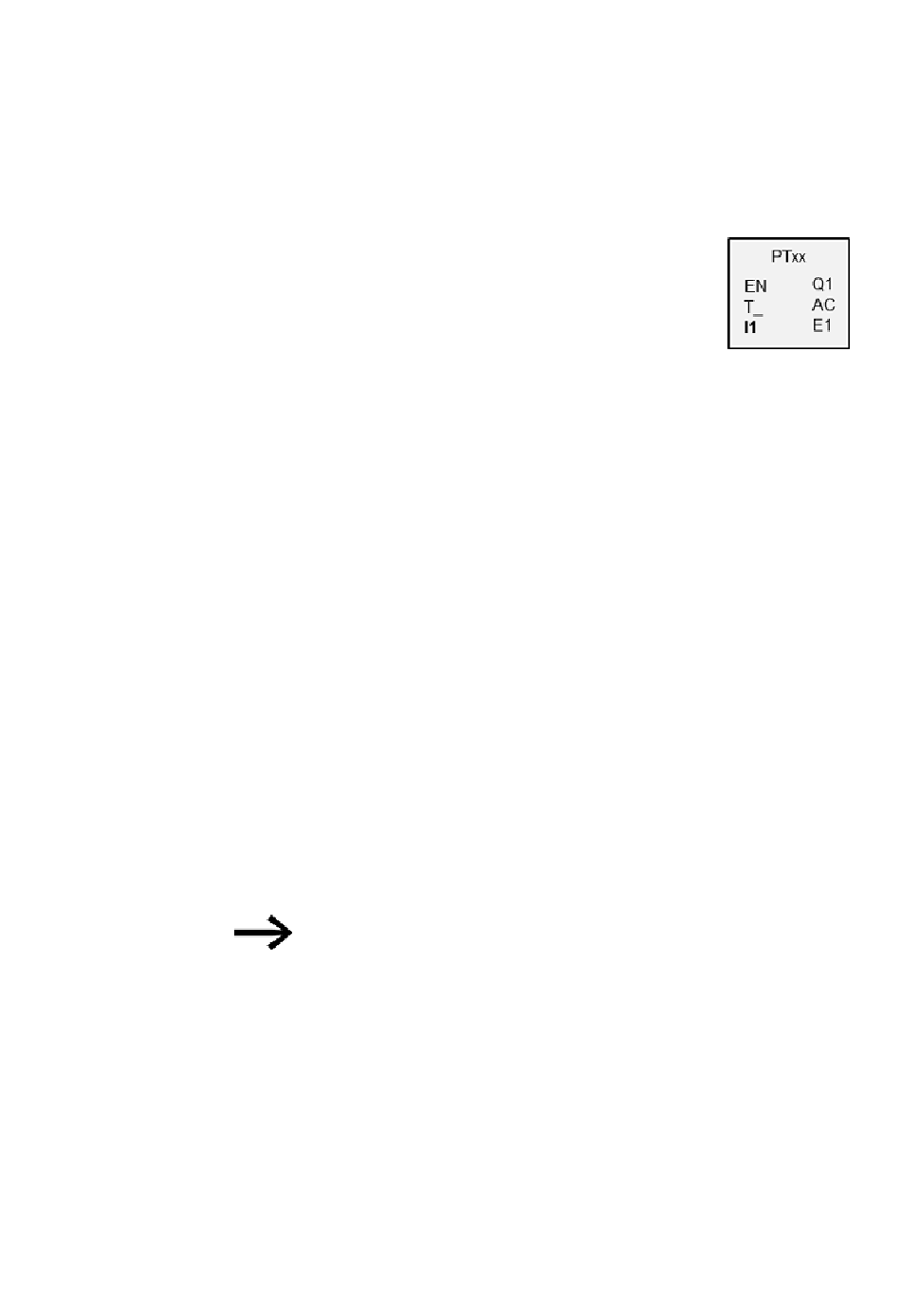

easyE4 Basisgeräte stellen 32 Bausteine PT01...PT32 (PUT) zur
Verfügung.
Der Funktionsbaustein wird im Katalog nur angeboten, wenn in
der Projektansicht ein NET aus mindestens 2 Geräten existiert.
Mit dem Funktionsbaustein kann ein Operanden an das NET über-
geben werden, der maximal 32 Bit lang sein kann. Der Ope-
randenwert wird übertragen und vom korrespondierenden GET-
Funktionsbaustein GT bei einem anderer NET-Teilnehmer auto-
matisch gelesen.
Wirkungsweise
Der zu übertragende Operand wird am Baustein-Eingang I1 angelegt. Dazu können
Sie den Ausgang eines anderen Funktionsbausteines verwenden, z. B. des Arith-
metik-Bausteins. Die Verwendung eines Merker-Doppelwortes, beispielsweise MD1,
ermöglicht die gleichzeitige Übertragung von 32 Merker-Bit M01...M32.
Für die Übertragung der Merker-Bit M01...M96 sind 3 Funktionsbausteine PUT erfor-
derlich, die jeweils die Merker-Doppelworte MD1, MD2 und MD3 übertragen.
Es gibt die Möglichkeit die Übertragung durch eine steigende Flanke am Baustein-
Eingang T_ auszulösen. Für einen erneute Übertragung muss der Baustein dann
einen weiteren Flankenwechsel erkennen.
Als Alternative kann das Gerät eine zykluszeitabhängige Übertragung durchführen,
indem angegeben wird nach wie viel Zyklen die Übertragung stattfinden soll. Damit
wird die Möglichkeit gegeben die Netzbelastung zu optimieren und Werte, die einer
geringen Änderungshäufigkeit unterliegen auch seltener zu übertragen.
Die Auswahl erfolgt im Parametersatz.
Der Baustein funktioniert nur, wenn das NET in ordnungsgemäßen
Betrieb ist.
