10. Kommunikation easyE4 Verbindung zu anderen Geräten
organisiert sämtliche Modbus TCP Kommunikationsdaten in Worten. Erst durch die
Operandenzuordnung erfolgt ein Abgleich mit den Operanden des easyE4-Basis-
gerätes und gegebenenfalls eine Typkonvertierung.
Dieses Register zeigt auf der linken Seite die E/A-Punkte des Modbus TCP Server
Moduls. Voraussetzung dafür ist, dass in Register Zyklische Daten Anforderungen
definiert wurden. Für Funktionscodes mit Anforderung Read heißen die E/A-Punkte
Rxx. Für Funktionscodes mit Anforderung Write heißen die E/A-Punkte Wxx.
Auf der rechten Seite sind die Operanden des easyE4-Basisgerätes angezeigt. Um
die E/A-Punkte im Programm verwenden zu können, müssen die E/A-Punkte des
Modbus TCP Server Moduls Operanden des easyE4-Basisgerätes zugeordnet wer-
den. Die Zuordnung erfolgt über die easySoft 8.

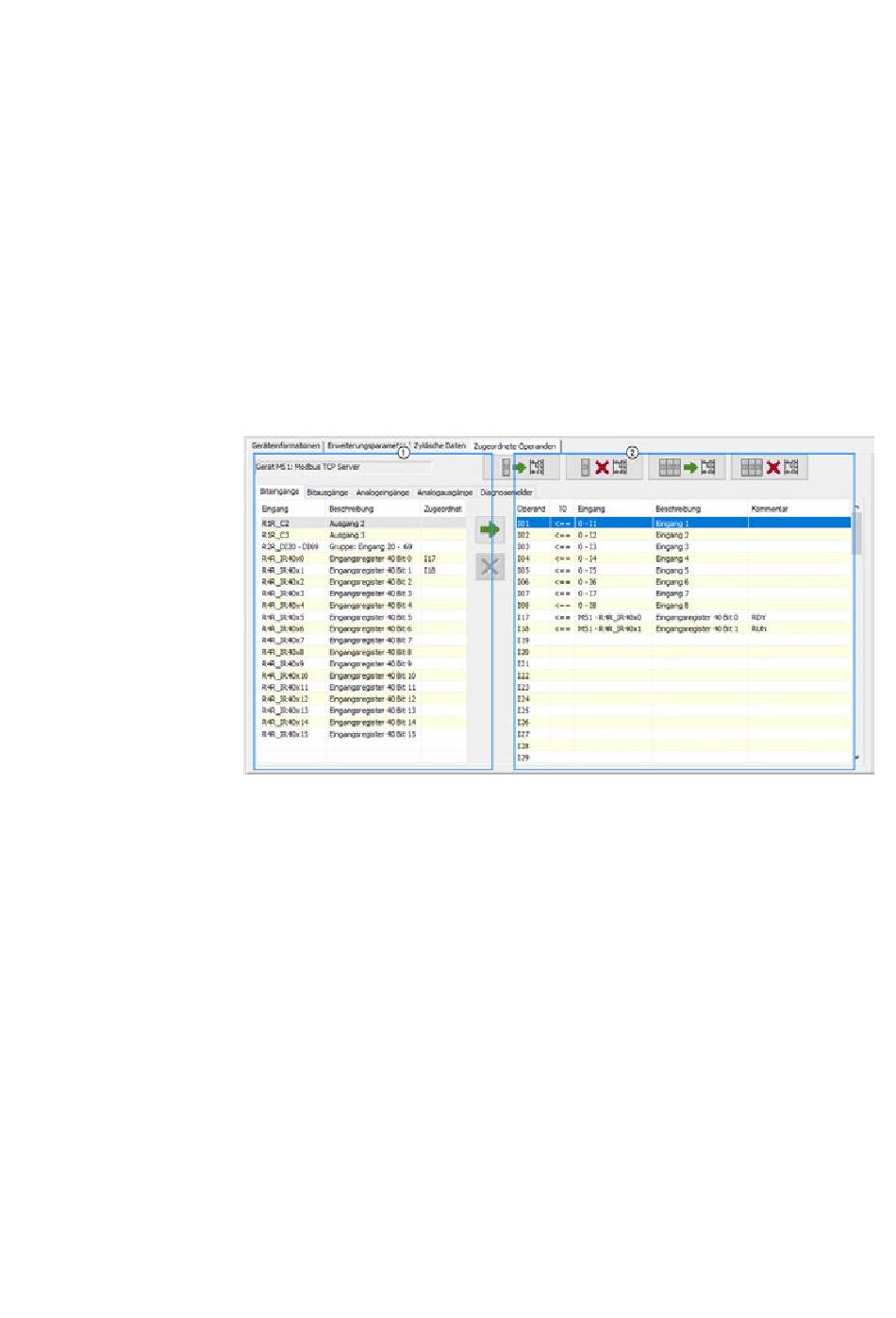

Abb. 358: Register Zugeordnete Operanden nach Definiton von FC1, FC2 und FC4; Biteingänge R4R_
IR40x0 und R4R_IR40x1 wurden den Operanden des Basisgerätes I17 und I18 bereits zugeordnet.
①
E/A-Punkte Modbus TCP Server
②
Operanden easyE4-Basisgerät
Gruppenbildung
Werden durch einen Funktionscode 50 oder mehr E/A-Punkte erzeugt, wird auf der
linken Seite der Tabelle ein Gruppeneintrag erzeugt. Mit Doppelklick auf den Grup-
peneintrag, z.B. auf R2R_DI20-DI69, öffnet sich das Fenster um durch einen weiteren
Doppelklick auf einen Eintrag im Fenster, z.B. auf R2R_DI20, diesen dem zuvor selek-
tierten Operanden des Basisgerätes zuzuordnen, z.B. I19.
