6.1.1.5 T - Zeitrelais
Allgemeines
easyE4 Basisgeräte stellen 32 Zeitrelais (Timer) T01...T32 zur Ver-
fügung.
Mit einem Zeitrelais verzögern Sie die Schaltdauer und den Ein-
und Ausschaltzeitpunkt eines Schaltkontaktes. Die einstellbaren
Zeiten liegen zwischen 5 ms und 99 h 59 min.
Als Sollwerte können Sie positive Werte verwenden,
z. B. von Analog-Eingängen oder Istwerte von Zähler- und Zeitre-
lais .
Minimale Zeiteinstellung: 0,005 s (5 ms).
Wirkungsweise
Jedes der 32 Zeitrelais ist ein Multifunktionsrelais mit unterschiedlichen Betriebs-
arten. Diese wird bei der Parametrierung ausgewählt und kann zur Laufzeit nicht
geändert werden.
Des Weiteren können drei Zeitbereiche parametriert werden: Sekun-
den:Millisekunden, Minuten:Sekunden, Stunden:Minuten.

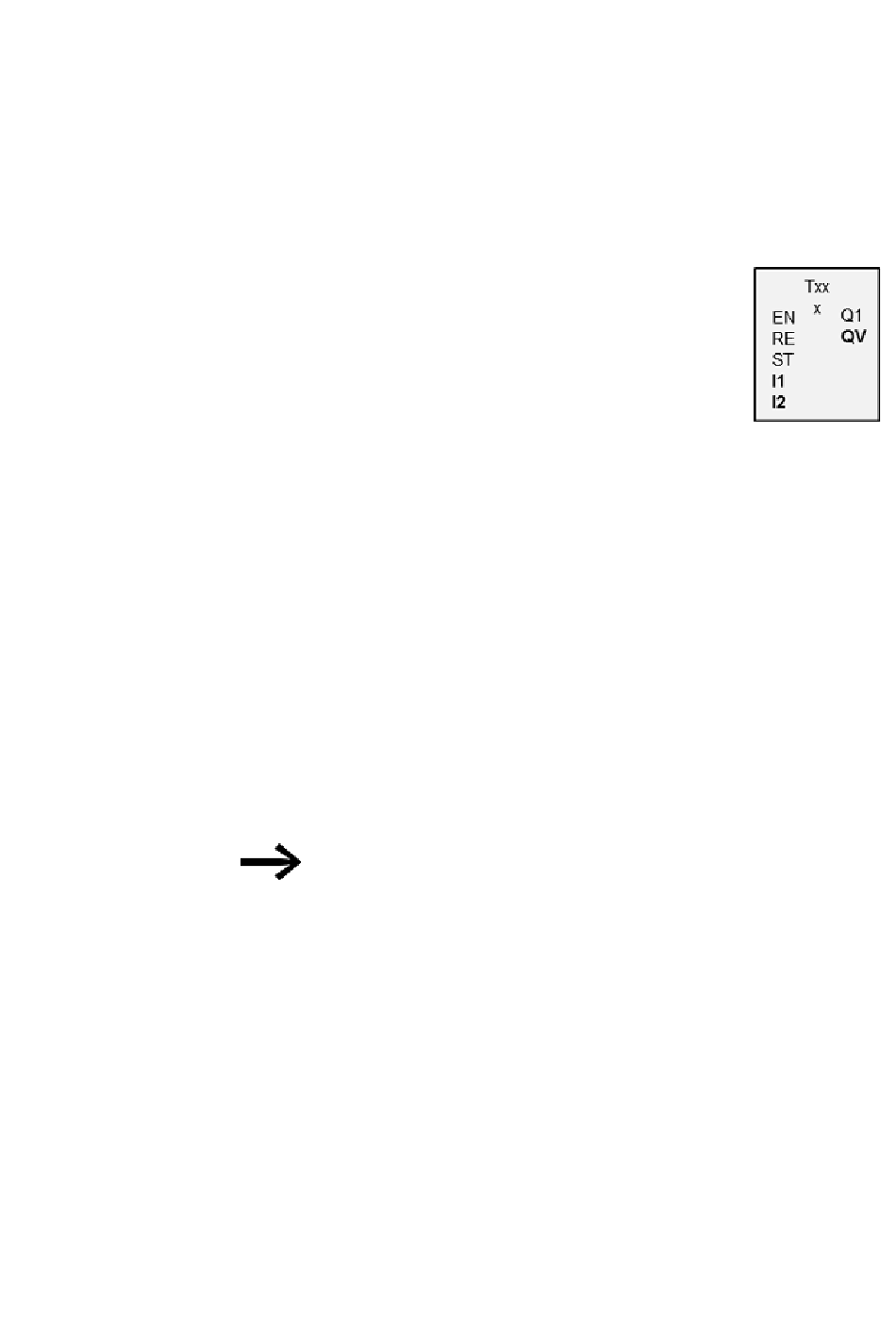

An den Eingängen I1, I2 werden die Operanden mit den Zeitsollwerte angelegt und an
den Ausgängen der Schaltzustand und der Istwert des laufenden Zeitrelais ange-
zeigt.
Das Zeitrelais wird über die Triggerspule T..EN gestartet und über die Resetspule
T..RE definiert zurückgesetzt. Die dritte Spule T..ST beendet den Ablauf der Istzeit.
Der EN Eingang dient zum Starten und Stoppen des Zeitrelais.
Eine grundsätzliche Freigabe des Bausteins durch Abwahl
des Parameters Bausteinfreigabe durch Enable erforderlich
ist hier nicht möglich.
