6. Funktionsbausteine
6.1 Herstellerbausteine
440
Wirkungsweise
Baustein SR - Schieberegister (BIT)
Mit jeder steigender Flanke an FP (ForwardPulse) wird der Bit-Wert am Daten-
eingang FD (ForwardData) in das erste Registerfeld Q1 übernommen. Dabei werden
die ursprünglichen Inhalte der Registerfelder um ein Feld in Richtung höherer Feld-
nummern verschoben.
Mit jeder steigender Flanke an BP (BackwardPulse) wird der Bit-Wert am Daten-
eingang BD (BackwardData) in das letzte Registerfeld Q8 übernommen. Dabei wer-
den die ursprünglichen Inhalte der Registerfelder um ein Feld in Richtung niedrigerer
Feldnummern verschoben.
Beispiel: Schieberegister Betriebsart BIT, vorwärts

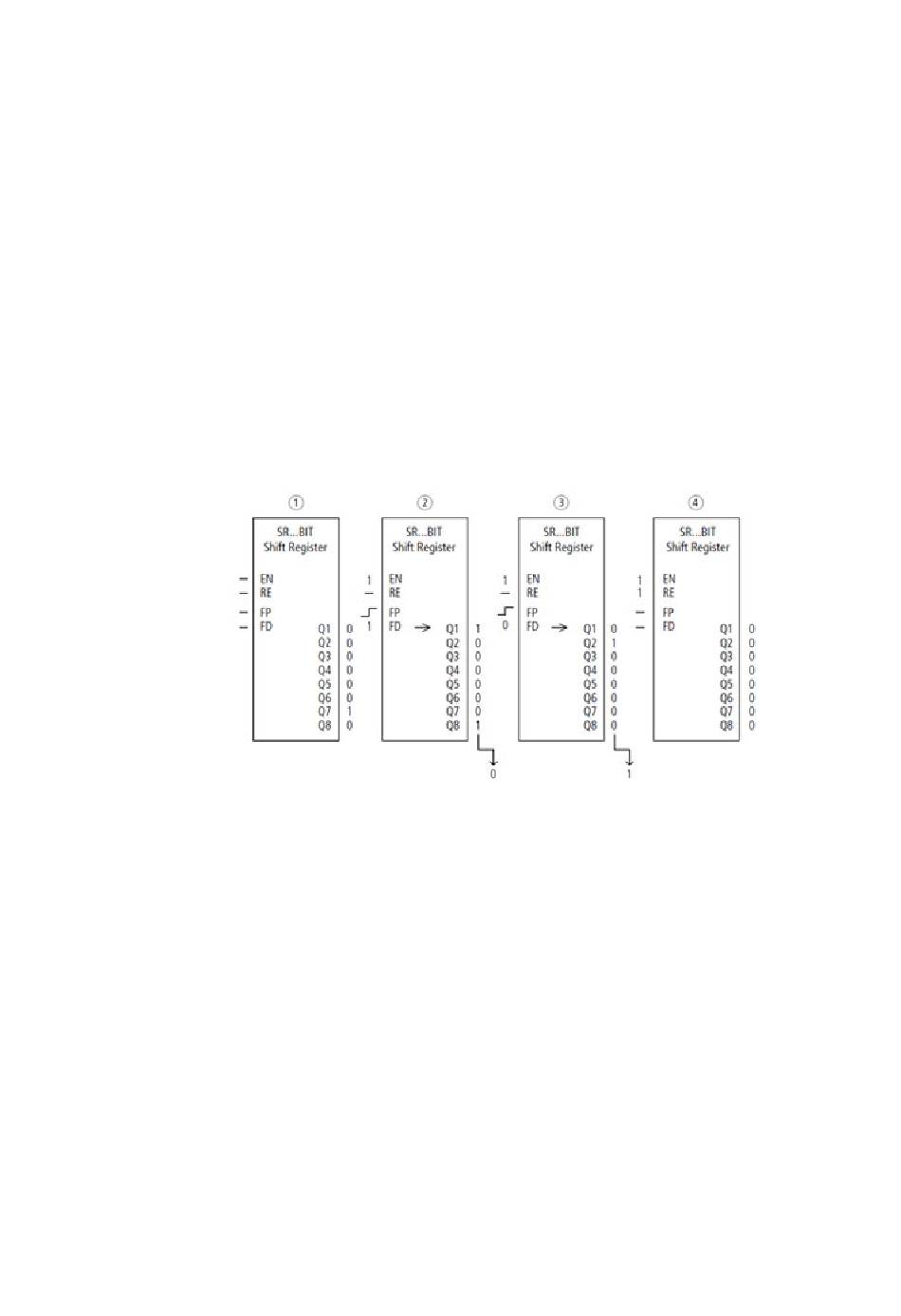

Abb. 218: Schieberegister SR..: Vorwärtsoperation in der Betriebsart BIT
①
Ausgangssituation
Die Option Bausteinfreigabe durch EN erforderlich ist durch Häkchen aktiviert.
– SR..EN ist nicht eingeschaltet, der Baustein ist nicht aktiv.
– In SR..Q7 befindet sich das Datenbit 1, in den übrigen Registerfeldern eine 0.
②
Übernahme eines Datenbits
– SR..EN ist eingeschaltet, der Baustein ist aktiv.
– SR..FD hat den Wert 1.
– beim Vorwärtstakt mit SR..FP schiebt Registerfeld SR..Q1 den Inhalt aller Registerfelder
um eine Stelle höher und übernimmt die 1 von SR..FD.
③
Übernahme eines Datenbits
– SR..EN ist eingeschaltet, der Baustein ist aktiv
– SR..FD hat den Wert 0.
– beim Vorwärtstakt mit SR..FP schiebt Registerfeld SR..Q1 den Inhalt aller Registerfelder
erneut um eine Stelle höher und übernimmt die 0 von SR..FD.
④
Rücksetzen des Registers
– SR..EN ist eingeschaltet, der Baustein ist aktiv
– Einschalten von SR..RE löscht den Registerinhalt.
