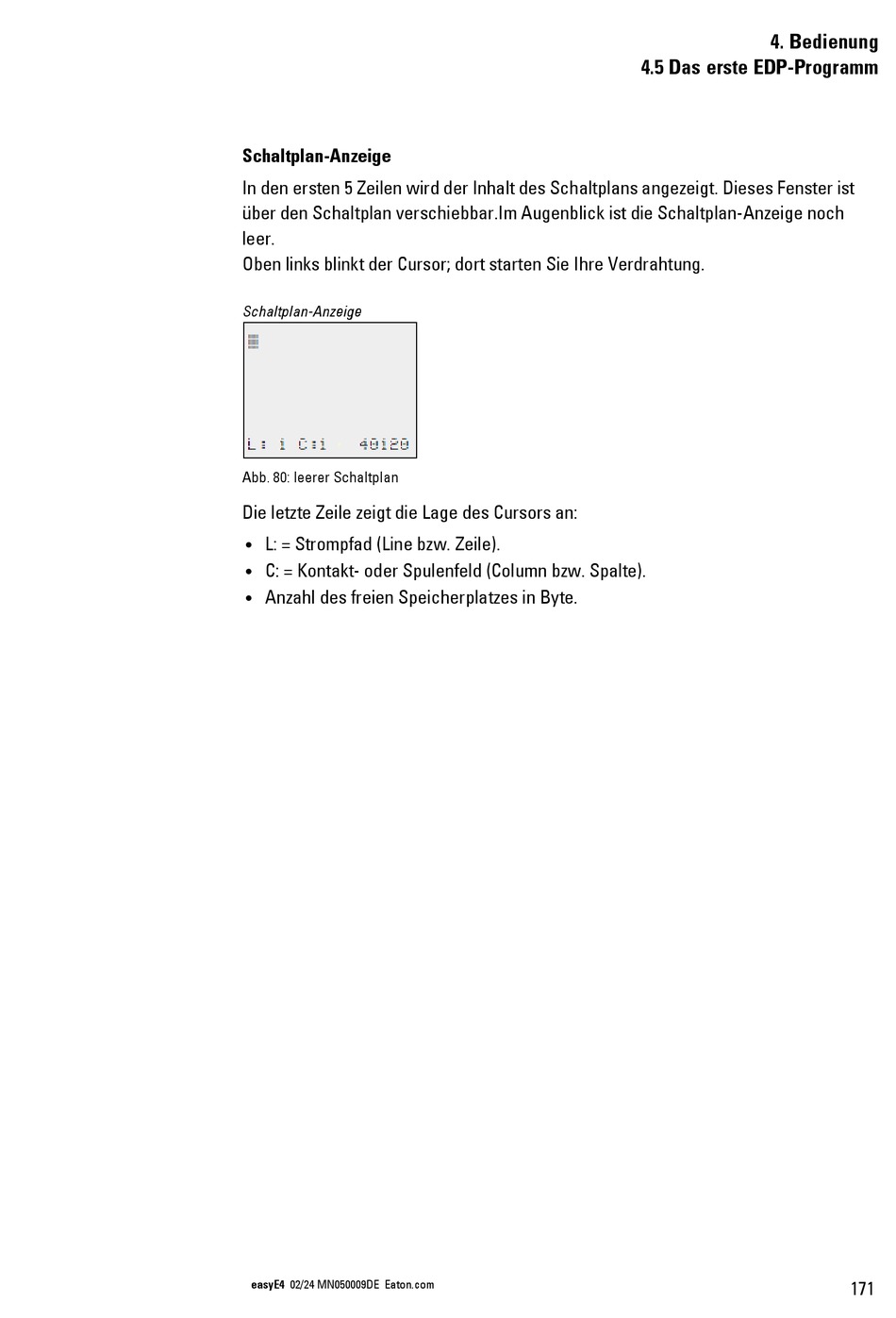

Schaltplan-Anzeige
In den ersten 5 Zeilen wird der Inhalt des Schaltplans angezeigt. Dieses Fenster ist
über den Schaltplan verschiebbar.Im Augenblick ist die Schaltplan-Anzeige noch
leer.
Oben links blinkt der Cursor; dort starten Sie Ihre Verdrahtung.
Schaltplan-Anzeige
Abb. 80: leerer Schaltplan
Die letzte Zeile zeigt die Lage des Cursors an:
L: = Strompfad (Line bzw. Zeile).
l
C: = Kontakt- oder Spulenfeld (Column bzw. Spalte).
l
Anzahl des freien Speicherplatzes in Byte.
l
