3. Inbetriebnahme

3.10 Startgrafik für das Display vom EASY-E4-...-12...C1(P) festlegen

Eine eigene, monochrome Grafik können Sie extern in jedem Programm erzeugen.

Legen Sie dazu eine *.bmp-Datei mit Namen boot.bmp an.

Die Größe ist auf 128 x 96 Pixel (Breite x Höhe) festgelegt, alternativ dazu 128 x 64

Pixel. Sie können zwei Farben verwenden, welche in Graustufen angezeigt werden.

Name boot.bmp muss bestehen bleiben.

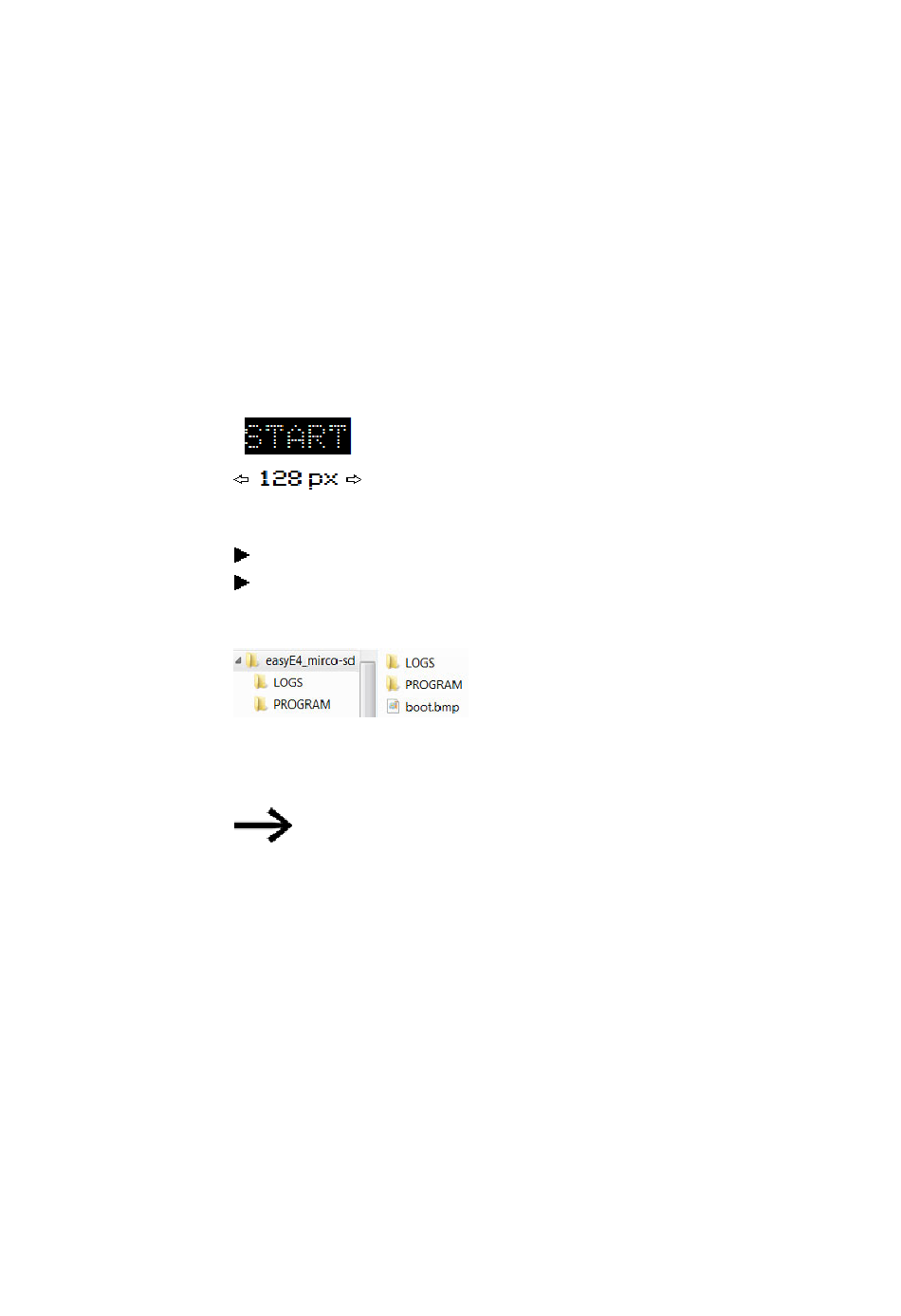

Abb. 75: boot.bmp

Übertragen Sie diese Grafik auf die microSD-Speicherkarte.

Legen Sie die boot.bmp direkt auf der Speicherkarte ab.

microSD-Speicherkarte im PC

Abb. 76: Ablage der boot.bmp

Sobald das easyE4-Gerät eingeschaltet wird,

wird die boot.bmp als Startgrafik mit der festgelegten Anzeigedauer eingeblendet.

Zur Funktion der Startgrafik muss die microSDSpeicherkarte

im Gerät gesteckt bleiben.
