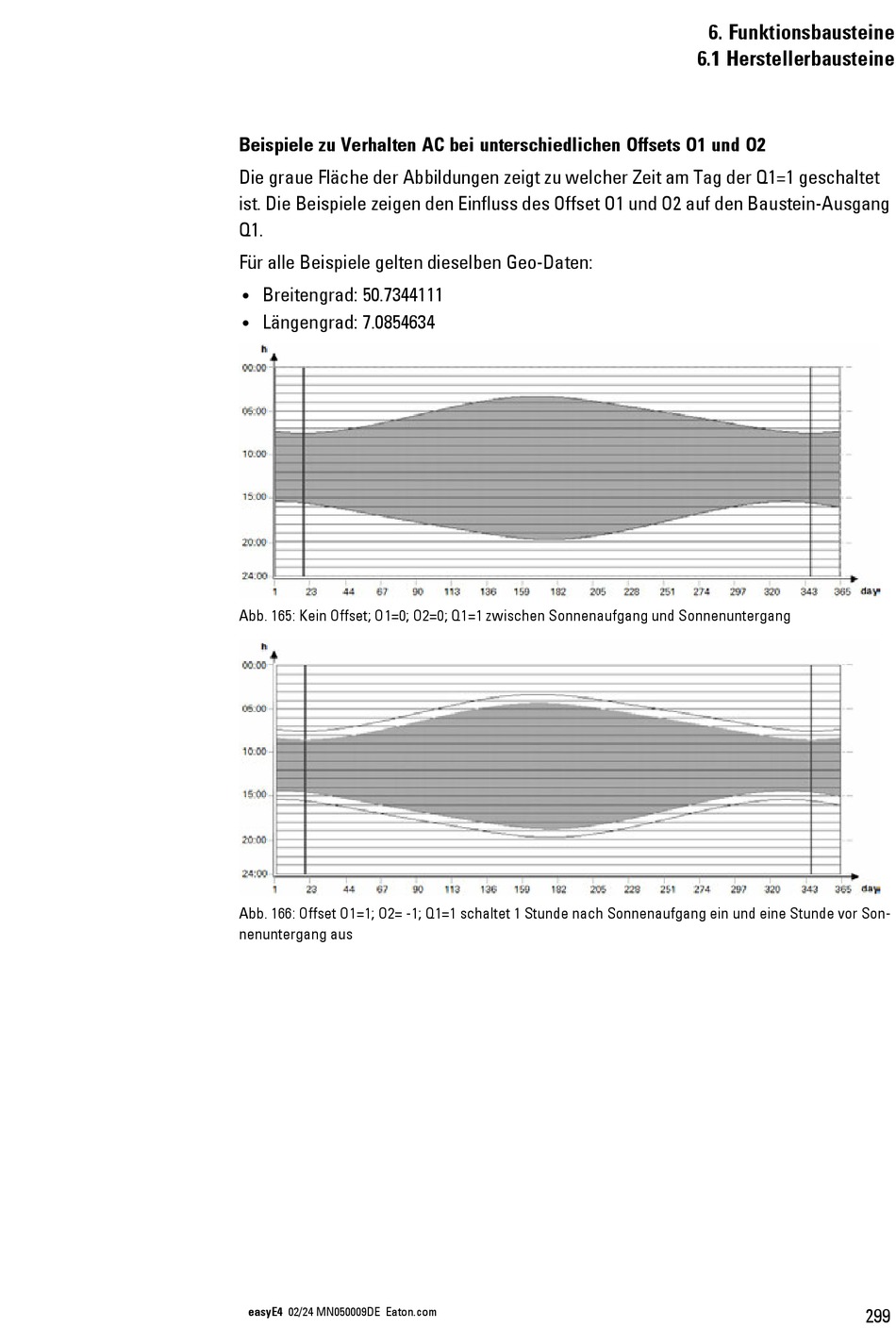

Beispiele zu Verhalten AC bei unterschiedlichen Offsets O1 und O2
Die graue Fläche der Abbildungen zeigt zu welcher Zeit am Tag der Q1=1 geschaltet
ist. Die Beispiele zeigen den Einfluss des Offset O1 und O2 auf den Baustein-Ausgang
Q1.
Für alle Beispiele gelten dieselben Geo-Daten:
Breitengrad: 50.7344111
l
Längengrad: 7.0854634
l
Abb. 165: Kein Offset; O1=0; O2=0; Q1=1 zwischen Sonnenaufgang und Sonnenuntergang
Abb. 166: Offset O1=1; O2= -1; Q1=1 schaltet 1 Stunde nach Sonnenaufgang ein und eine Stunde vor Son-
nenuntergang aus
