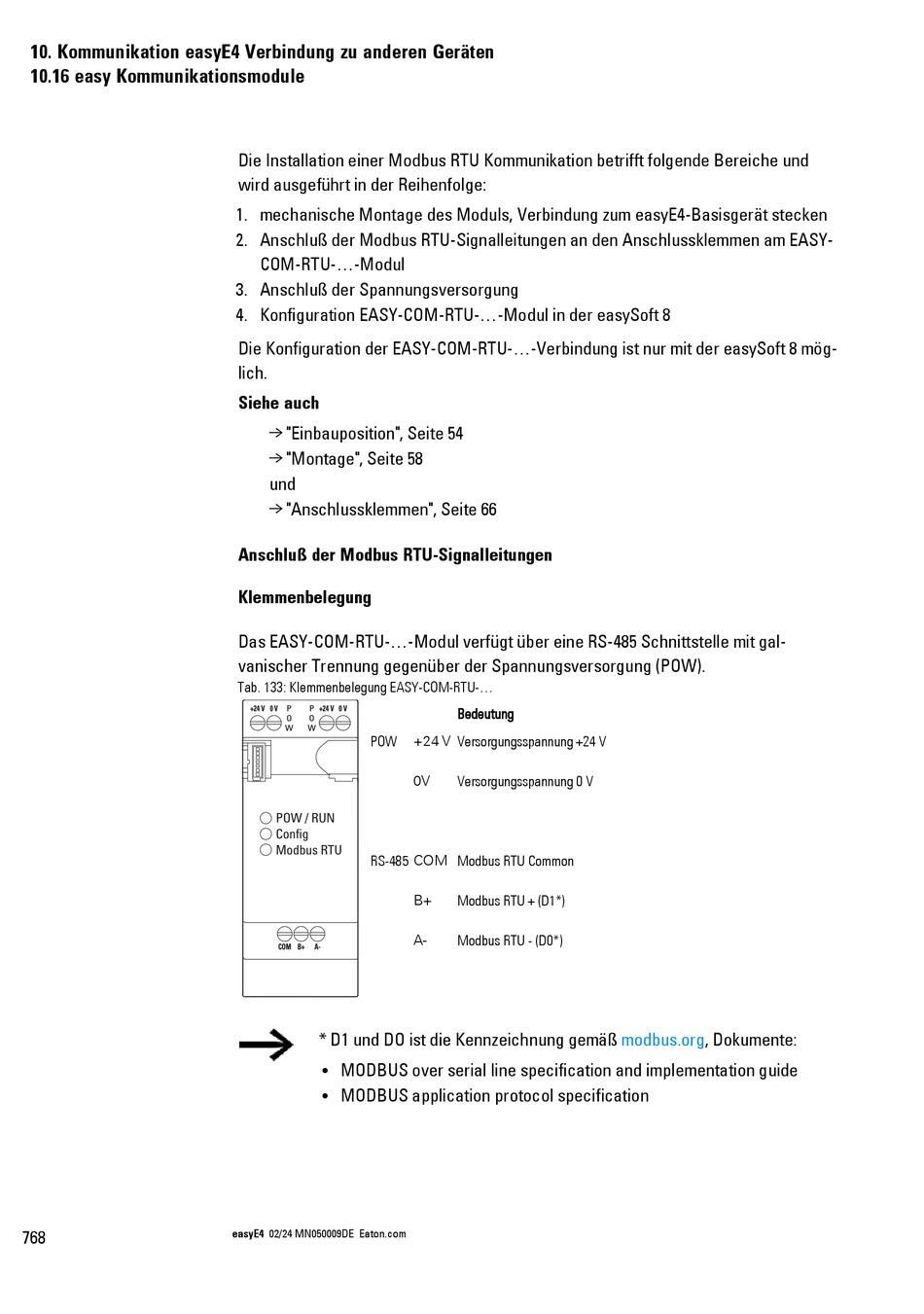

10. Kommunikation easyE4 Verbindung zu anderen Geräten
10.16 easy Kommunikationsmodule
768
Die Installation einer Modbus RTU Kommunikation betrifft folgende Bereiche und
wird ausgeführt in der Reihenfolge:
1. mechanische Montage des Moduls, Verbindung zum easyE4-Basisgerät stecken
2. Anschluß der Modbus RTU-Signalleitungen an den Anschlussklemmen am EASY-
COM-RTU-...-Modul
3. Anschluß der Spannungsversorgung
4. Konfiguration EASY-COM-RTU-...-Modul in der easySoft 8
Die Konfiguration der EASY-COM-RTU-...-Verbindung ist nur mit der easySoft 8 mög-
lich.
Siehe auch
→ "Einbauposition", Seite 54
→ "Montage", Seite 58
und
→ "Anschlussklemmen", Seite 66
Anschluß der Modbus RTU-Signalleitungen
Klemmenbelegung
Das EASY-COM-RTU-...-Modul verfügt über eine RS-485 Schnittstelle mit gal-
vanischer Trennung gegenüber der Spannungsversorgung (POW).
Tab. 133: Klemmenbelegung EASY-COM-RTU-...
+24 V 0 V
P
P
+24 V
0 V
O
O
W
W
POW
POW / RUN
Config
Modbus RTU
RS-485 COM Modbus RTU Common
COM B+
A-
* D1 und DO ist die Kennzeichnung gemäß modbus.org, Dokumente:
MODBUS over serial line specification and implementation guide
l
MODBUS application protocol specification
l
easyE4 02/24 MN050009DE Eaton.com
Bedeutung
+24 V Versorgungsspannung +24 V
0V
Versorgungsspannung 0 V
B+
Modbus RTU + (D1*)
A-
Modbus RTU - (D0*)
