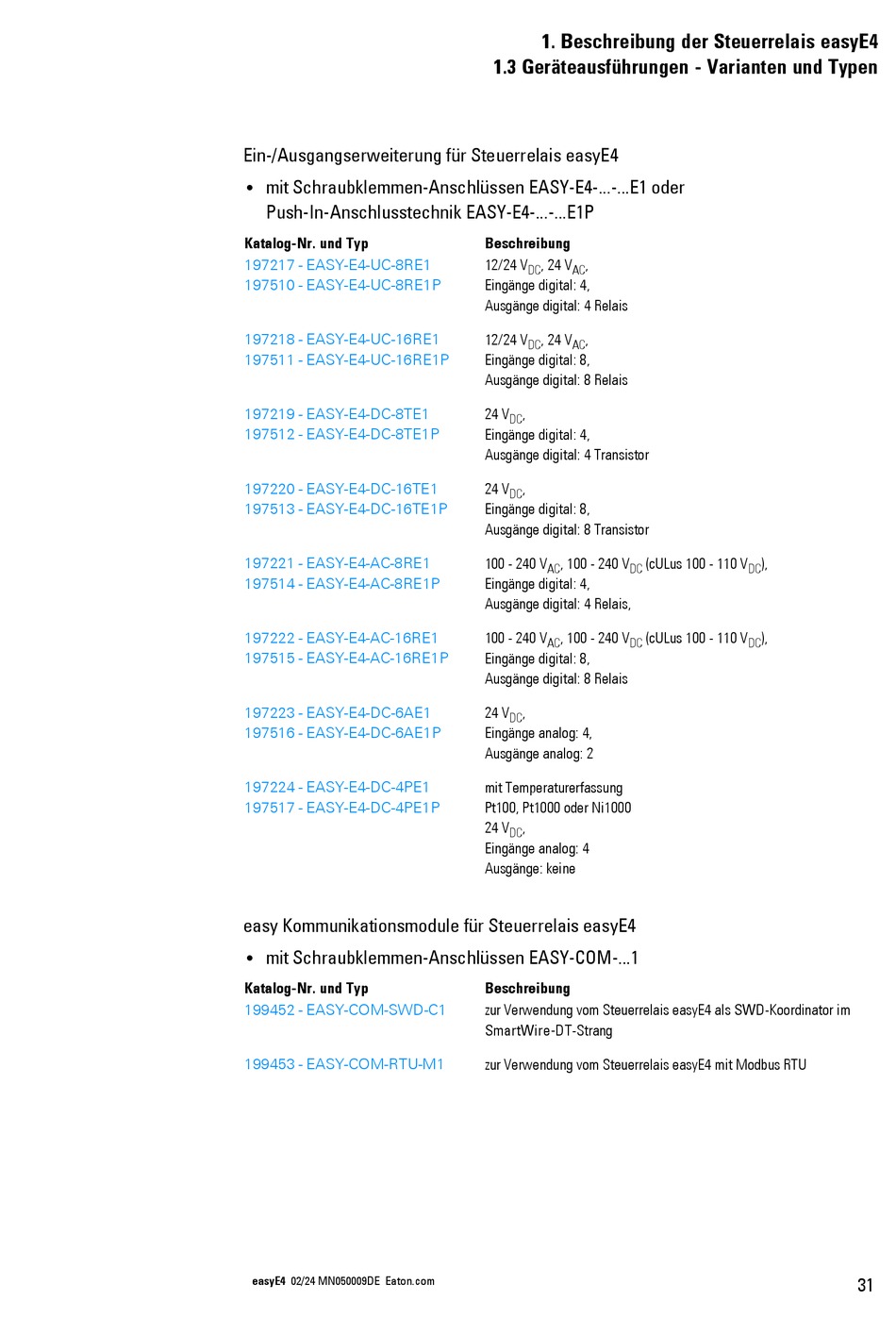

Ein-/Ausgangserweiterung für Steuerrelais easyE4
mit Schraubklemmen-Anschlüssen EASY-E4-...-...E1 oder
l
Push-In-Anschlusstechnik EASY-E4-...-...E1P
Katalog-Nr. und Typ
197217 - EASY-E4-UC-8RE1
197510 - EASY-E4-UC-8RE1P
197218 - EASY-E4-UC-16RE1
197511 - EASY-E4-UC-16RE1P
197219 - EASY-E4-DC-8TE1
197512 - EASY-E4-DC-8TE1P
197220 - EASY-E4-DC-16TE1
197513 - EASY-E4-DC-16TE1P
197221 - EASY-E4-AC-8RE1
197514 - EASY-E4-AC-8RE1P
197222 - EASY-E4-AC-16RE1
197515 - EASY-E4-AC-16RE1P
197223 - EASY-E4-DC-6AE1
197516 - EASY-E4-DC-6AE1P
197224 - EASY-E4-DC-4PE1
197517 - EASY-E4-DC-4PE1P
easy Kommunikationsmodule für Steuerrelais easyE4
mit Schraubklemmen-Anschlüssen EASY-COM-...1
l
Katalog-Nr. und Typ
199452 - EASY-COM-SWD-C1
199453 - EASY-COM-RTU-M1
easyE4 02/24 MN050009DE Eaton.com
1. Beschreibung der Steuerrelais easyE4
1.3 Geräteausführungen - Varianten und Typen
Beschreibung
12/24 V , 24 V ,
DC AC
Eingänge digital: 4,
Ausgänge digital: 4 Relais
12/24 V , 24 V ,
DC AC
Eingänge digital: 8,
Ausgänge digital: 8 Relais
24 V ,
DC
Eingänge digital: 4,
Ausgänge digital: 4 Transistor
24 V ,
DC
Eingänge digital: 8,
Ausgänge digital: 8 Transistor
100 - 240 V , 100 - 240 V (cULus 100 - 110 V
AC DC
Eingänge digital: 4,
Ausgänge digital: 4 Relais,
100 - 240 V , 100 - 240 V (cULus 100 - 110 V
AC DC
Eingänge digital: 8,
Ausgänge digital: 8 Relais
24 V ,
DC
Eingänge analog: 4,
Ausgänge analog: 2
mit Temperaturerfassung
Pt100, Pt1000 oder Ni1000
24 V ,
DC
Eingänge analog: 4
Ausgänge: keine
Beschreibung
zur Verwendung vom Steuerrelais easyE4 als SWD-Koordinator im
SmartWire-DT-Strang
zur Verwendung vom Steuerrelais easyE4 mit Modbus RTU
),
DC
),
DC
