6. Funktionsbausteine
6.1 Herstellerbausteine
258

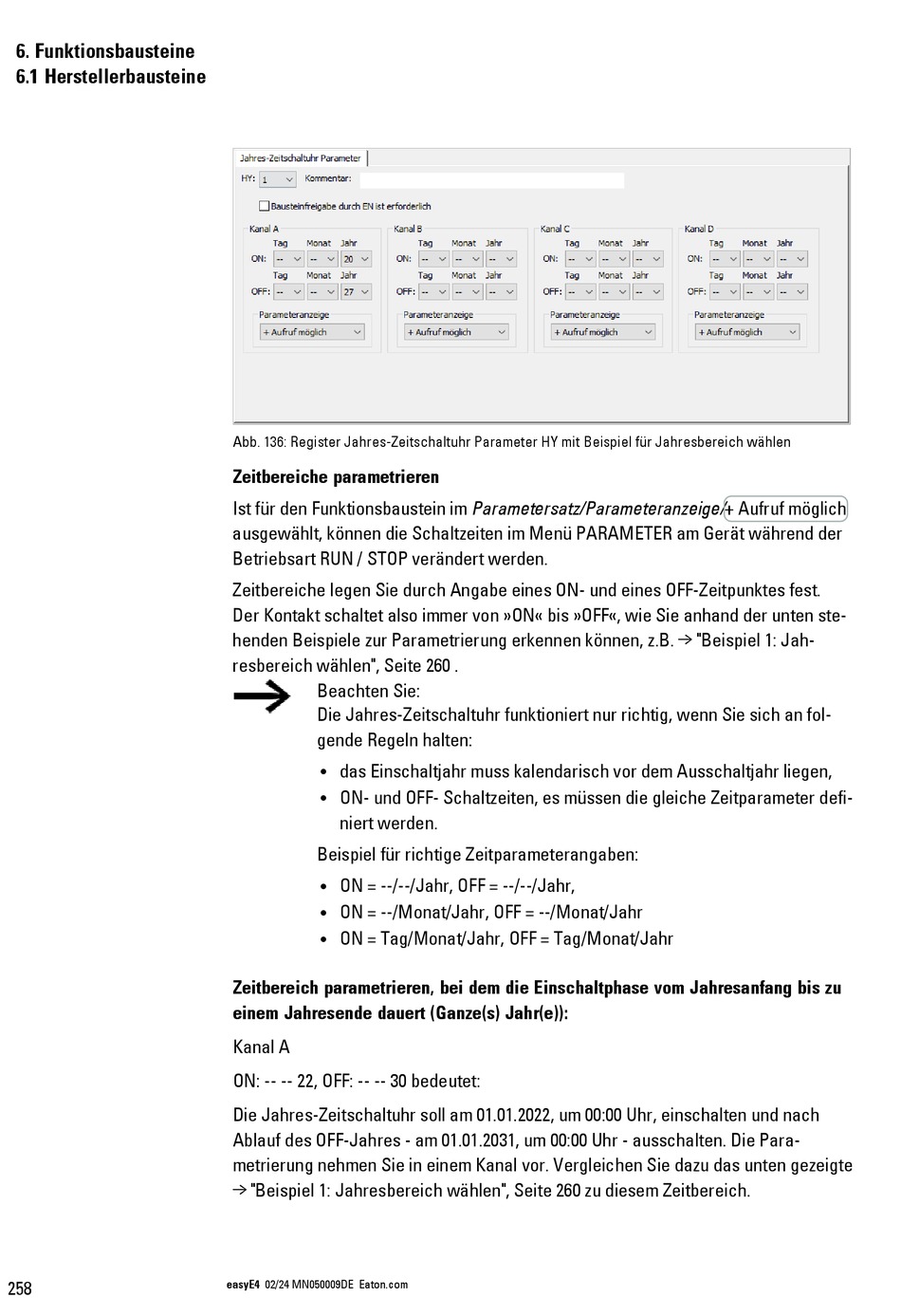

Abb. 136: Register Jahres-Zeitschaltuhr Parameter HY mit Beispiel für Jahresbereich wählen
Zeitbereiche parametrieren
Ist für den Funktionsbaustein im Parametersatz/Parameteranzeige/+ Aufruf möglich
ausgewählt, können die Schaltzeiten im Menü PARAMETER am Gerät während der
Betriebsart RUN / STOP verändert werden.
Zeitbereiche legen Sie durch Angabe eines ON- und eines OFF-Zeitpunktes fest.
Der Kontakt schaltet also immer von »ON« bis »OFF«, wie Sie anhand der unten ste-
henden Beispiele zur Parametrierung erkennen können, z.B. → "Beispiel 1: Jah-
resbereich wählen", Seite 260 .
Beachten Sie:
Die Jahres-Zeitschaltuhr funktioniert nur richtig, wenn Sie sich an fol-
gende Regeln halten:
das Einschaltjahr muss kalendarisch vor dem Ausschaltjahr liegen,
l
ON- und OFF- Schaltzeiten, es müssen die gleiche Zeitparameter defi-
l
niert werden.
Beispiel für richtige Zeitparameterangaben:
ON = --/--/Jahr, OFF = --/--/Jahr,
l
ON = --/Monat/Jahr, OFF = --/Monat/Jahr
l
ON = Tag/Monat/Jahr, OFF = Tag/Monat/Jahr
l
Zeitbereich parametrieren, bei dem die Einschaltphase vom Jahresanfang bis zu
einem Jahresende dauert (Ganze(s) Jahr(e)):
Kanal A
ON: -- -- 22, OFF: -- -- 30 bedeutet:
Die Jahres-Zeitschaltuhr soll am 01.01.2022, um 00:00 Uhr, einschalten und nach
Ablauf des OFF-Jahres - am 01.01.2031, um 00:00 Uhr - ausschalten. Die Para-
metrierung nehmen Sie in einem Kanal vor. Vergleichen Sie dazu das unten gezeigte
→ "Beispiel 1: Jahresbereich wählen", Seite 260 zu diesem Zeitbereich.
