AC: L
100 - 240 V AC/DC (cULus 100 - 110 V DC)
Ue
UC: 12, 24 V DC/24 V AC
DC: 24 V DC
0 V/ N
F1 > 1 A
+24 V 0 V

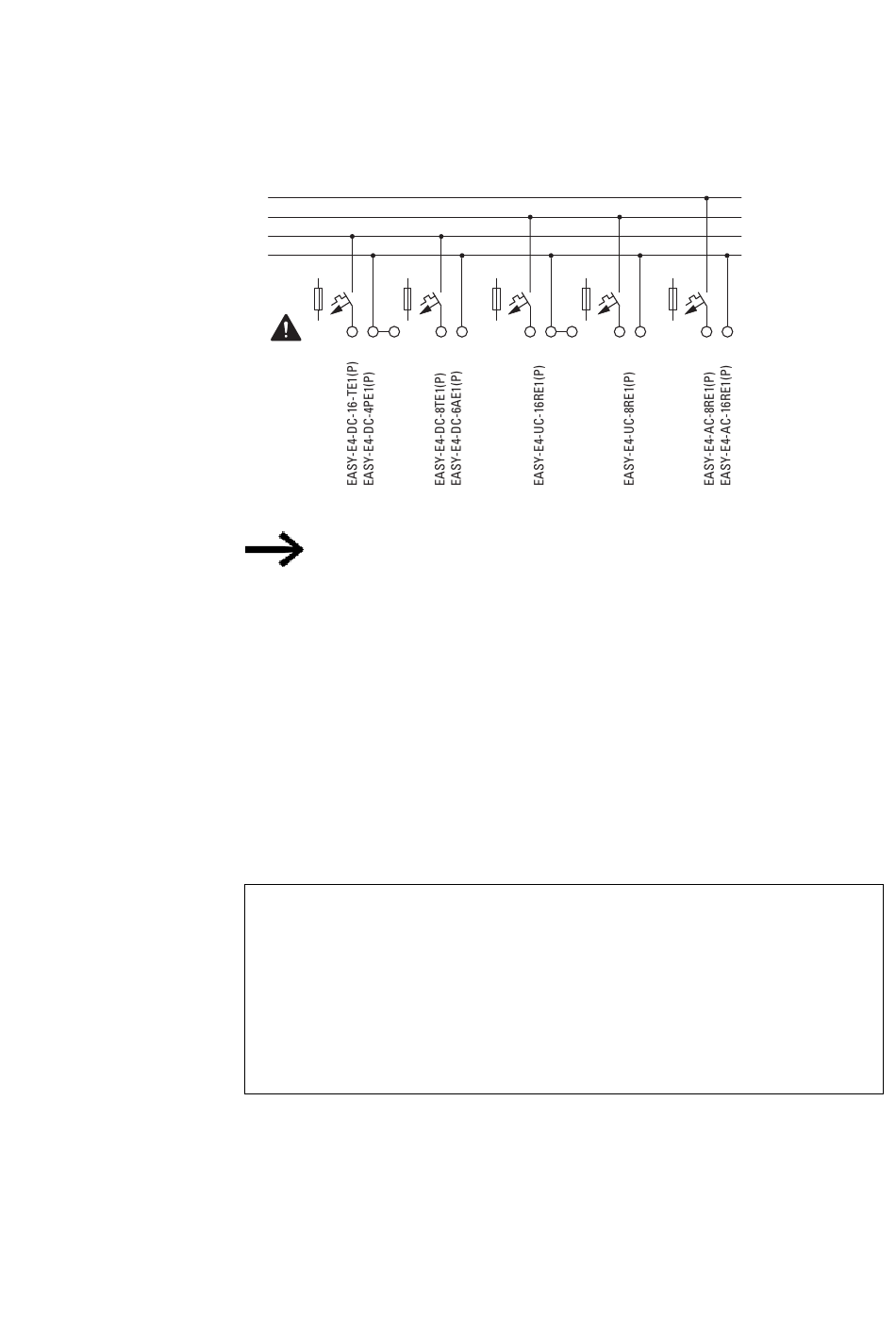

Abb. 18: Spannungsversorgung Erweiterungen anschließen
Der Anschluss der Spannungsversorgung zum easy
Kommunikationsmodul ist beschrieben im jeweiligen Kapitel:
EASY-COM-SWD-...
→ Abschnitt "Spannungsversorgung anschließen via POW/AUX", Seite
756
EASY-COM-RTU-... → Abschnitt "Spannungsversorgung anschließen ",
Seite 770
Systemtest
Die Geräte führen nach dem Anlegen der Versorgungsspannung einen Systemtest
durch.
Beim Basisgerät beträgt die Länge des Systemtests 1 s. Nach dieser Zeit wird – je
nach Gerät und Voreinstellung – die Betriebsart RUN oder STOP eingenommen.
ACHTUNG
Beim Einschalten verhalten sich Basis- und Erweiterungsgeräte kapa-
zitiv, es fließt ein gegenüber dem Nenn-Eingangsstrom erhöhter Ein-
schaltstrom. Berücksichtigen Sie diesen Einschaltstrom bei der
Auslegung der elektrischen Betriebsmittel, indem Sie träge Siche-
rungen und geeignete Schalter verwenden. Schalten Sie die Ver-
sorgungsspannung nicht mit Reed-Relaiskontakten ein, da diese
verbrennen oder verkleben können.
Die erforderlichen Anschlussdaten für ihren Gerätetyp entnehmen Sie dem dazu-
gehörigen Datenblatt → Abschnitt "Technische Daten", Seite 825
