Beispiel 4: Zeitüberschneidung
Die Zeiteinstellungen einer Zeitschaltuhr überschneiden sich. Die Uhr schaltet mon-
tags um 16:00 Uhr ein, am Dienstag und Mittwoch bereits um 10:00 Uhr. Die Aus-
schaltzeit liegt montags bis mittwochs bei 22:00 Uhr.

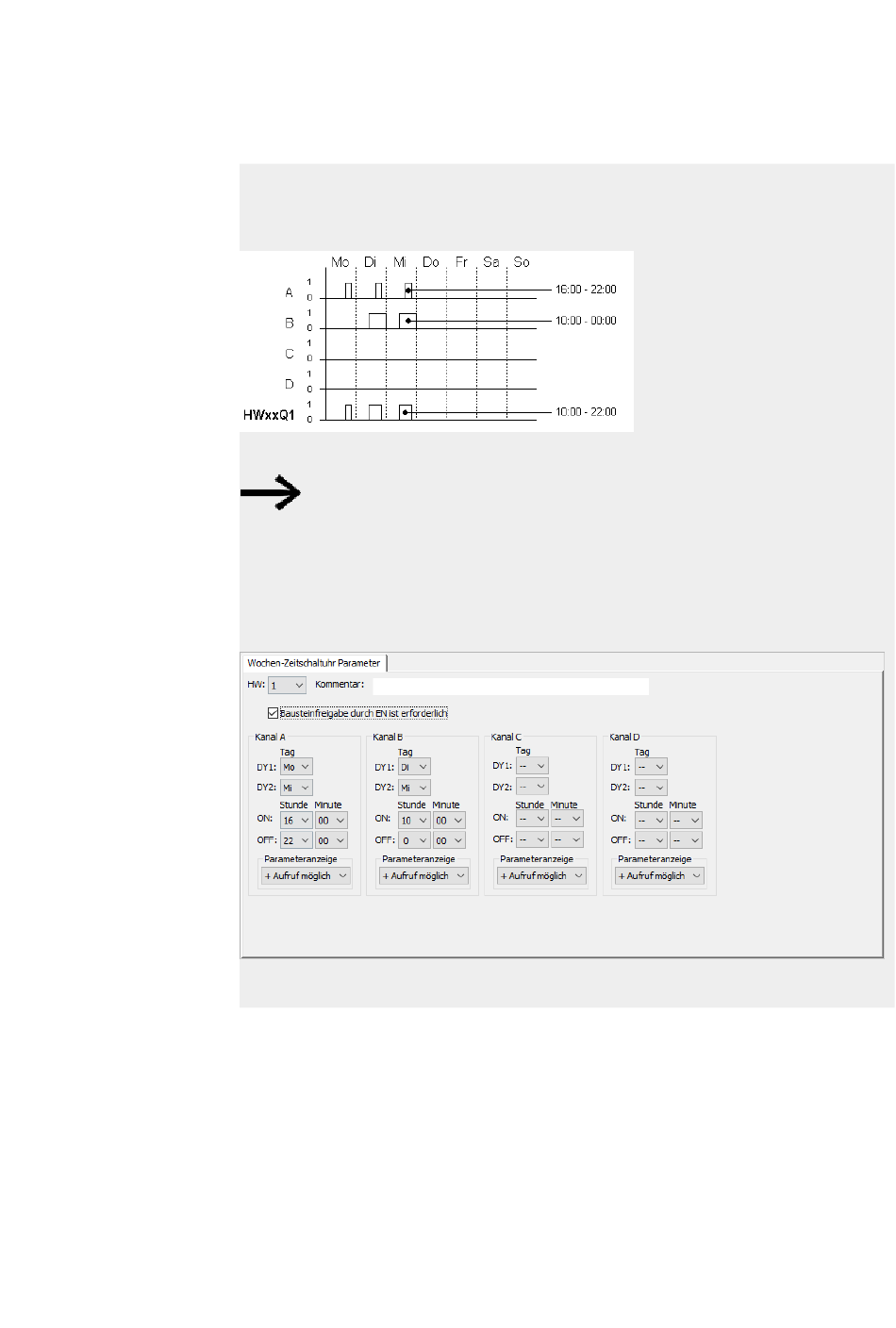

Abb. 131: Wirkdiagramm
Die erste Einschaltzeit an einem der vier Kanäle schaltet den
Zustand am Ausgang Q1 auf 1. Die erste Ausschaltzeit eines
Kanals schaltet den Zustand am Ausgang Q1 auf 0.
Wenn Ein- und Ausschaltzeit gleichzeitig auftreten, wird der
Ausgang Q1 ausgeschaltet.
Die Zeitschaltuhr HW ist wie folgt zu parametrieren:
Abb. 132: Programmansicht Register Wochen-Zeitschaltuhr Parameter – Einstellung Zeit-
überschneidung
