Eaton easyE4 Handbuch Seite 213

5.4.16 NET-Operanden im Schaltplan verdrahten
In einem NET mit mehreren Teilnehmer können grundsätzlich alle Ein- und Ausgänge
gelesen werden. Dies ist unabhängig davon, ob bei dem zu lesenden NET-Teilnehmer
ein Schaltplan abgearbeitet wird. Die Ein- und Ausgänge werden im NET durch
Voranstellen der NET-ID des Teilnehmers adressiert. Die Ein- und Ausgänge eines
NET-Teilnehmers werden mit nI.. und nQ benannt.
Welcher Teilnehmer auf die Ein- und Ausgänge anderer Teilnehmer Zugriff hat, hängt
vom Betrieb der Geräte am NET ab, wobei zwischen folgenden Anwendungsfällen
unterschieden wird:
Betrieb der Geräte am NET
NET-Merker
Alle NET-Teilnehmer arbeiten jeweils
einen Schaltplan ab.
n = NET-ID
Kontakt oder Spule eines anderen NET-Teilnehmers im Schaltplan verdrahten
Voraussetzungen
Sie haben im Schaltplan einen Operanden I.., Q.., R.., RN.. oder SN.. ausgewählt und
befinden sich im Eingabemodus.
Dieser Modus wird durch einen blinkenden Operanden angezeigt.
Bewegen Sie den Cursor mit der Cursortaste
randen. Als Startwert erscheint eine blinkende Null.
easyE4 02/24 MN050009DE Eaton.com
5. Programmierung am Gerät
5.4 Mit Kontakten und Spulen arbeiten

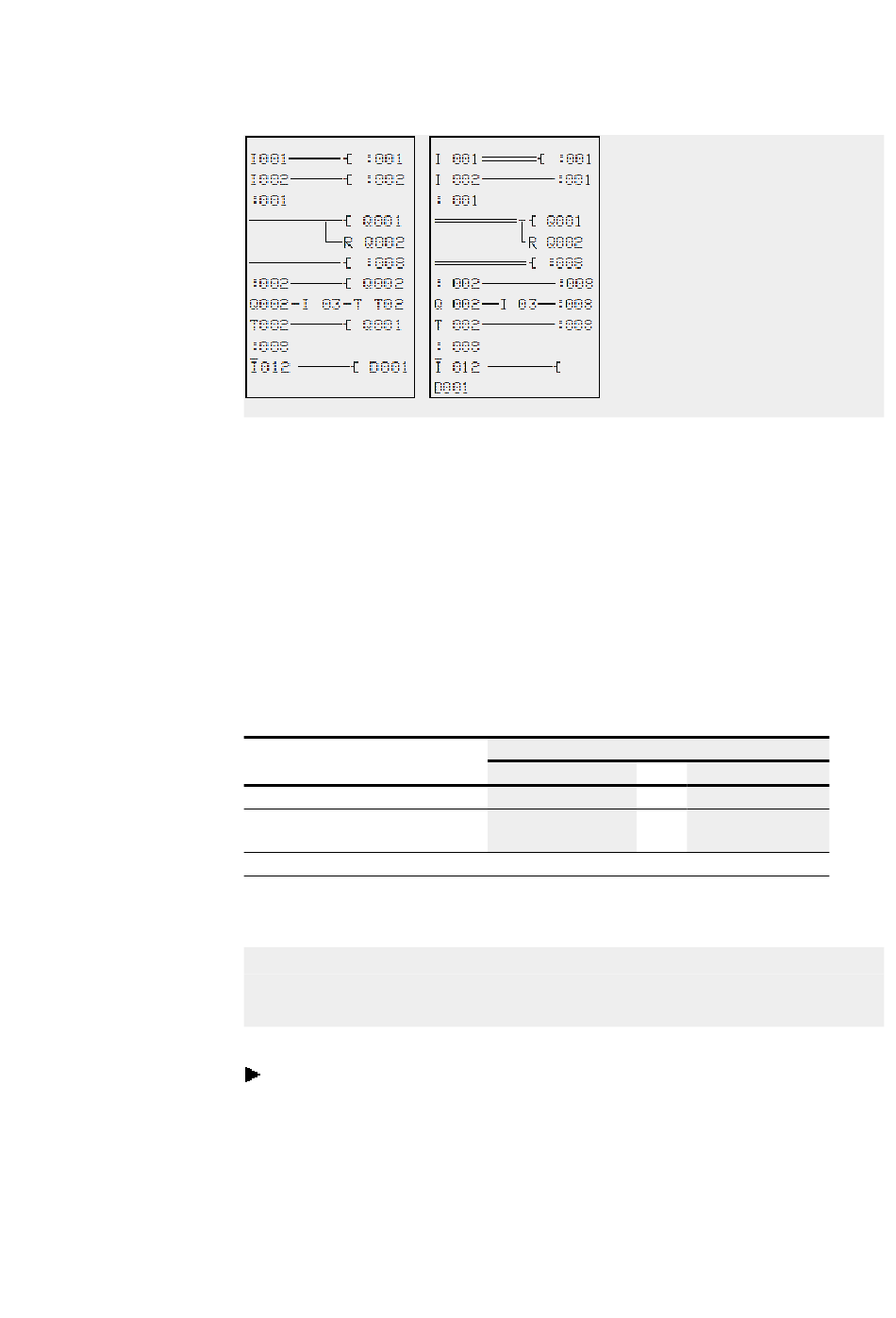

Bereich von Sprungmarke 1 wird -abgearbeitet.
Sprung nach Marke 8.
Bereich wird bis Sprungmarke 8 -über-
sprungen.
Sprungmarke 8,
der Schaltplan wird wieder abgearbeitet.
Verwendbare NET-Operanden vom Datentyp...
Bit Byte
nN.. nB..
nI.., nR.., nQ.., nS..,
nRN.., nSN...
in die Position links vom Ope-
ú
32 Bit (DWord)
nW.., nD...
209
