2.4.4 Digitale Eingänge anschließen
Die Eingänge der easyE4-Geräte schalten elektronisch.
Einen Kontakt, den Sie über eine Eingangsklemme einmal anschließen, können Sie
als Schaltkontakt im Schaltplan beliebig oft wiederverwenden.
Schließen Sie die Kontakte, z. B. Taster oder Schalter, an die Eingangsklemmen des
easyE4-Gerätes an.
AC: L
100 - 240 V AC/DC (cULus 100 - 110 V DC)
Ue
UC: 12, 24 V DC/24 V AC
DC: 24 V DC
0 V/N
0 V I1 I2
EASY-E4-DC-12TC1(P)
EASY-E4-DC-12TCX1(P)

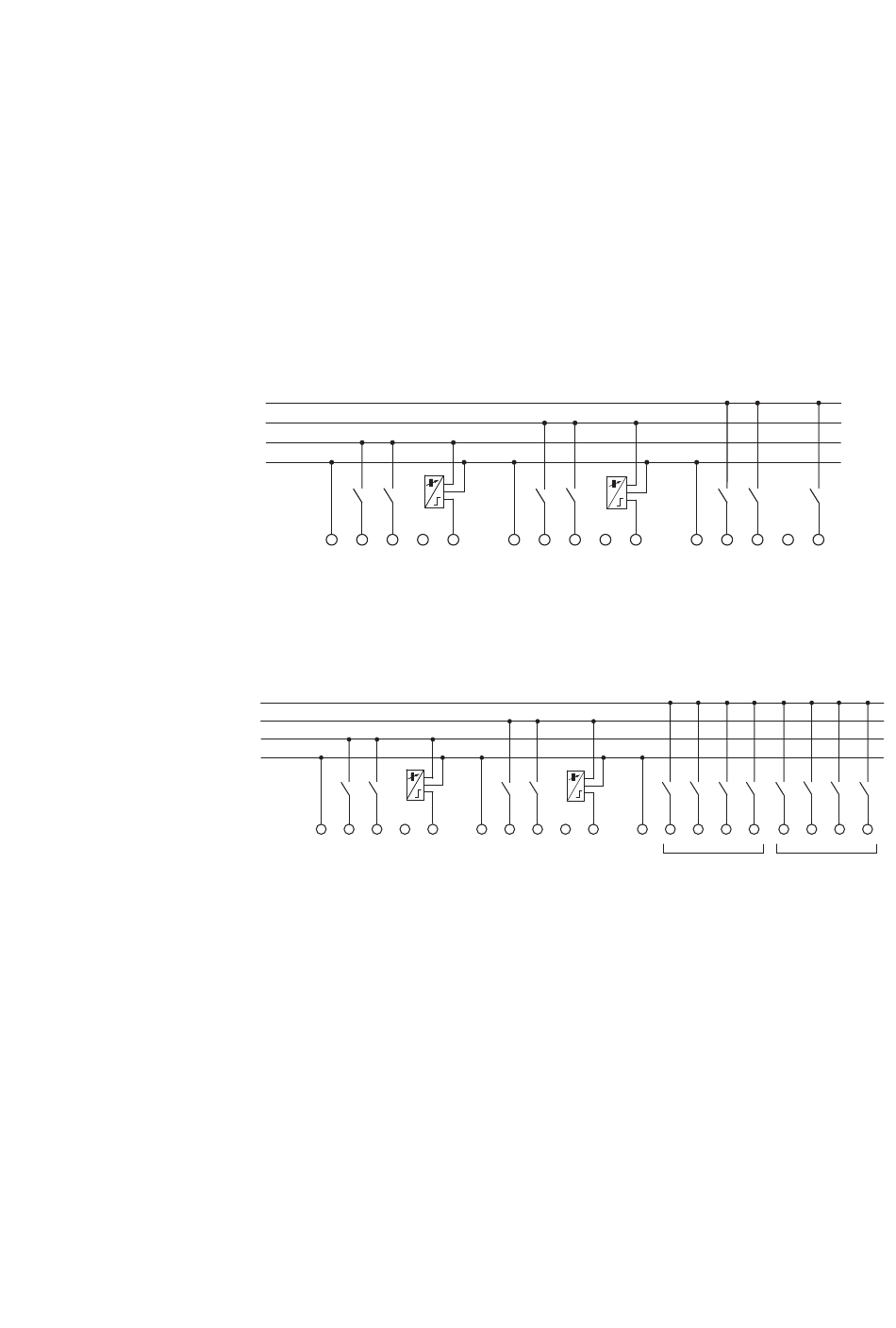

Abb. 19: digitale Eingänge Basisgeräte anschließen
AC: L
100 - 240 V AC/DC (cULus 100 - 110 V DC)
Ue
UC: 12, 24 V DC/24 V AC
DC: 24 V DC
0 V/N
0 V I1 I2 I3
EASY-E4-DC-8TE1(P)
EASY-E4-DC-16TE1(P)
Abb. 20: digitale Eingänge Erweiterungen anschließen
Entsprechend der Hardwareausführung stehen Ihnen bei den Basisgeräten 8 digitale
Eingänge zur Verfügung (I1 .. I8)
Erweiterungsgerät besitzen 4 (I1 .. I4) bzw. 8 (I1 .. I8) Eingänge.

Siehe auch

→ Abschnitt "Digitale AC-Eingänge anschließen", Seite 47
easyE4 02/24 MN050009DE Eaton.com
I3 In 0 V I1 I2
EASY-E4-UC-12RC1(P)
EASY-E4-UC-12RCX1(P)
In 0 V I1 I2 I3
EASY-E4-UC-8RE1(P)
EASY-E4-UC-16RE1(P)
2.4 Anschlussklemmen
I3 In N I1 I2
EASY-E4-AC-12RC1(P)
EASY-E4-AC-12RCX1(P)
In N I1 I2 I3 I4
EASY-E4-AC-8RE1(P)
EASY-E4-AC-16RE1(P)
2. Installation
I3 In
I5 I6 I7 I8
