Zur Vermeidung schwankender Analogwerte sollten Sie die Maßnahmen ergreifen,
welche zur Projektierung angegeben sind, → Abschnitt "Analoge Signale", Seite 50
Für die Parametrierung der angeschlossenen Temperatur-Widerstandssensoren ist
die
easySoft 8 erforderlich.
Ansicht Projekt

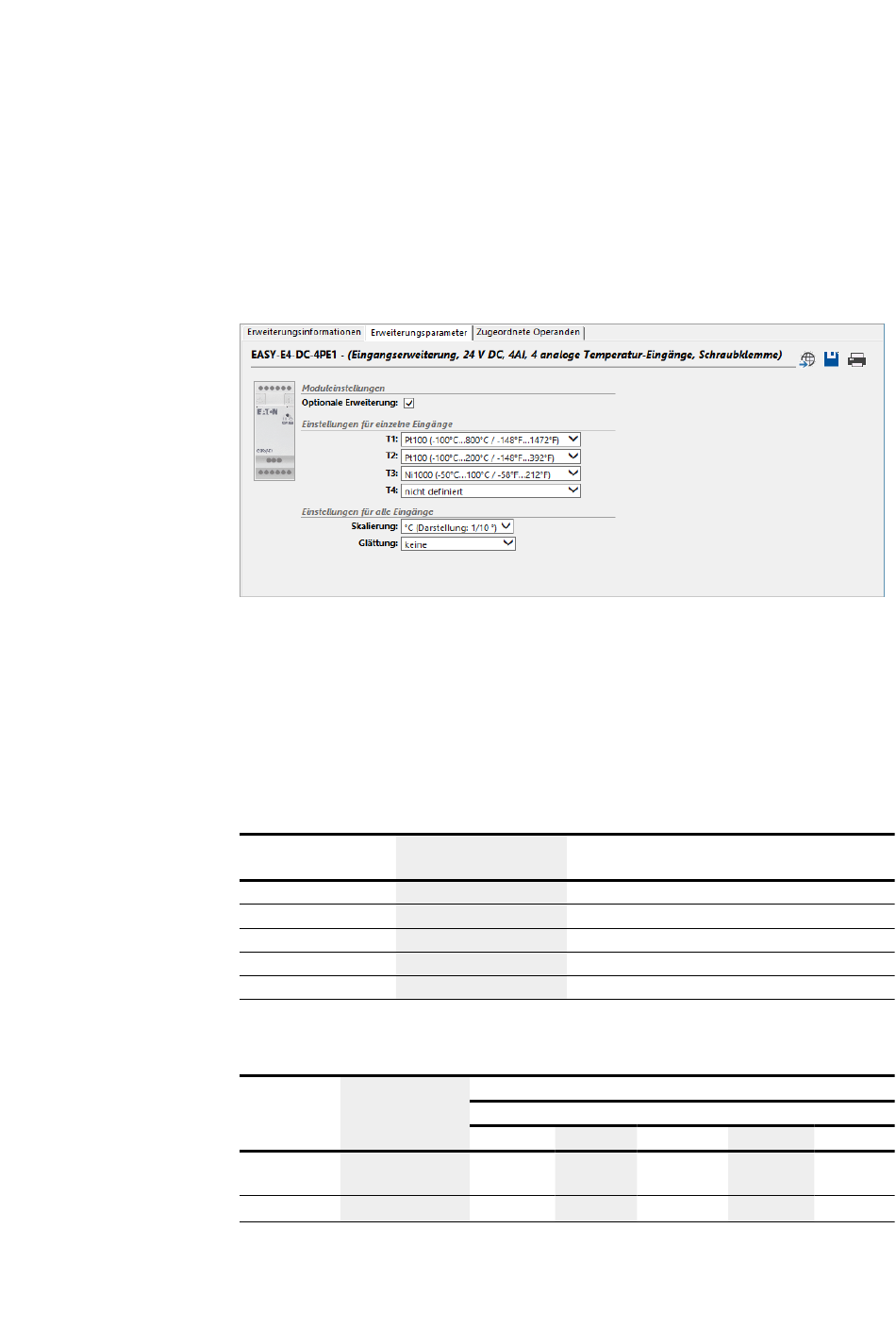

Abb. 31: Register Erweiterungsparameter, am Beispiel EASY-E4-DC-4PE1
Welche Eingänge genutzt werden, ist durch den Anschluss der Temperatur-Sen-
soren vorgegeben. An jedem Erweiterungsgerät EASY-E4-DC-4PE1(P) können bis zu 4
verschiedene Temperatur-Widerstandssensor vom Typ: Pt100, Pt1000 oder Ni1000
mit einem individuellen Temperaturbereich angeschlossen werden.
Eingänge an denen kein Sensor angeschlossen ist, gelten als nicht definiert.
In der Default-Einstellung sind alle Eingänge nicht definiert und somit abgeschaltet.
Die Temperaturbereiche des EASY-E4-DC-4PE1(P) hängen vom gewählten Sensor ab.
Temperaturbereich Sensortyp
1 Pt100 / Pt1000
2 Pt100 / Pt1000
3 Pt100 / Pt1000
1 Ni1000
2 Ni1000
Abhängig vom gewählten Format erfolgt die Darstellung als vorzeichenbehafteter
Dezimal mit folgender Auflösung:
Darstellung Temperaturwert
Sensortyp in °C
Pt100, Pt1000 -100 bis +200
Pt100, Pt1000 -100 bis +400
