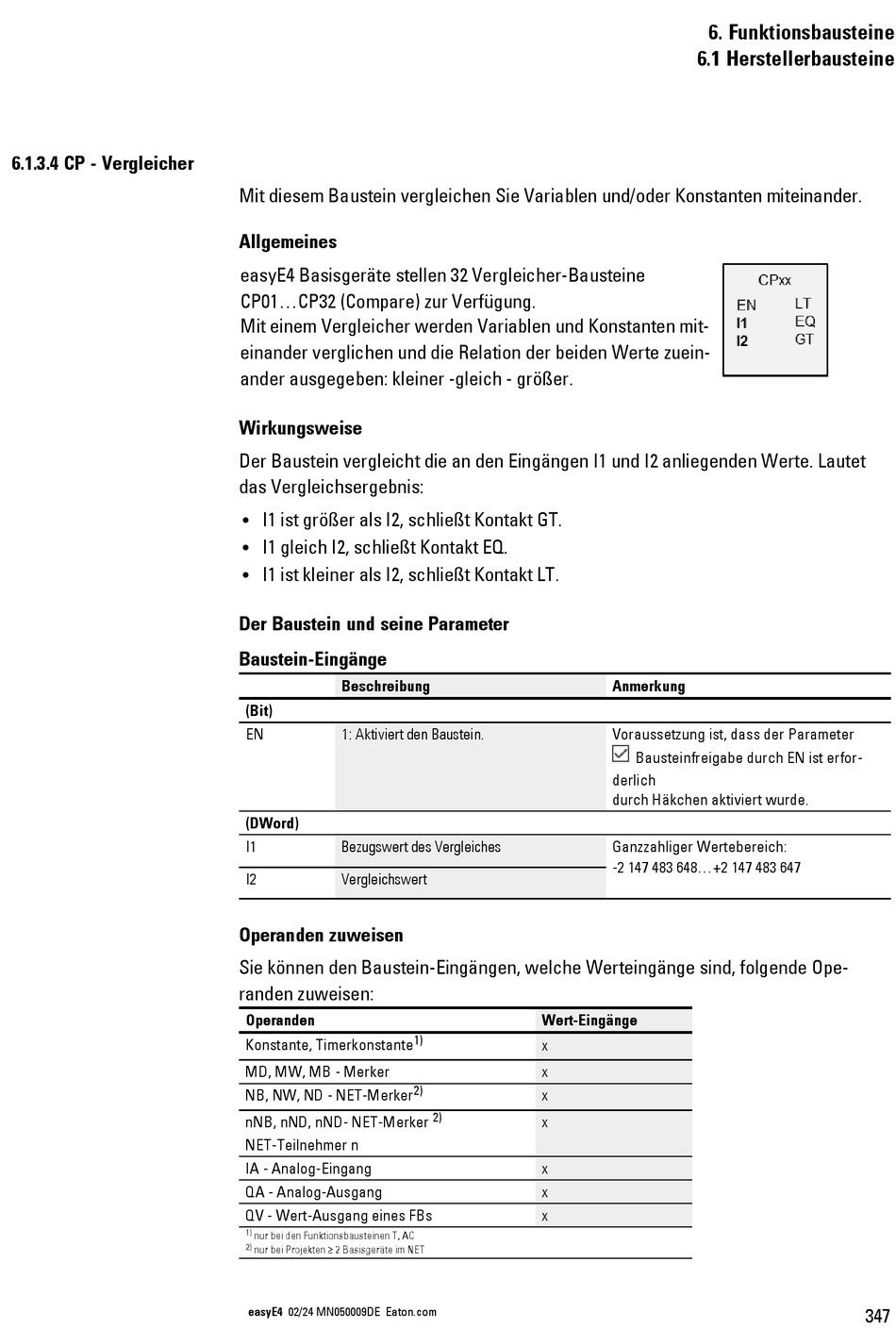

6.1.3.4 CP - Vergleicher
Mit diesem Baustein vergleichen Sie Variablen und/oder Konstanten miteinander.
Allgemeines
easyE4 Basisgeräte stellen 32 Vergleicher-Bausteine
CP01...CP32 (Compare) zur Verfügung.
Mit einem Vergleicher werden Variablen und Konstanten mit-
einander verglichen und die Relation der beiden Werte zuein-
ander ausgegeben: kleiner -gleich - größer.
Wirkungsweise
Der Baustein vergleicht die an den Eingängen I1 und I2 anliegenden Werte. Lautet
das Vergleichsergebnis:
I1 ist größer als I2, schließt Kontakt GT.
l
I1 gleich I2, schließt Kontakt EQ.
l
I1 ist kleiner als I2, schließt Kontakt LT.
l
Der Baustein und seine Parameter
Baustein-Eingänge
Beschreibung
(Bit)
EN 1: Aktiviert den Baustein.
(DWord)
I1 Bezugswert des Vergleiches
I2 Vergleichswert
Operanden zuweisen
Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Ope-
randen zuweisen:
Operanden
Konstante, Timerkonstante
MD, MW, MB - Merker
NB, NW, ND - NET-Merker
nNB, nND, nND- NET-Merker
NET-Teilnehmer n
IA - Analog-Eingang
QA - Analog-Ausgang
QV - Wert-Ausgang eines FBs
1)
nur bei den Funktionsbausteinen T, AC
2)
nur bei Projekten ≥ 2 Basisgeräte im NET
easyE4 02/24 MN050009DE Eaton.com
Wert-Eingänge
1)
x
x
2)
x
2)
x
x
x
x
6. Funktionsbausteine
6.1 Herstellerbausteine
Anmerkung
Voraussetzung ist, dass der Parameter
Bausteinfreigabe durch EN ist erfor-
derlich
durch Häkchen aktiviert wurde.
Ganzzahliger Wertebereich:
-2 147 483 648...+2 147 483 647
