2. Installation
2.4 Anschlussklemmen
86

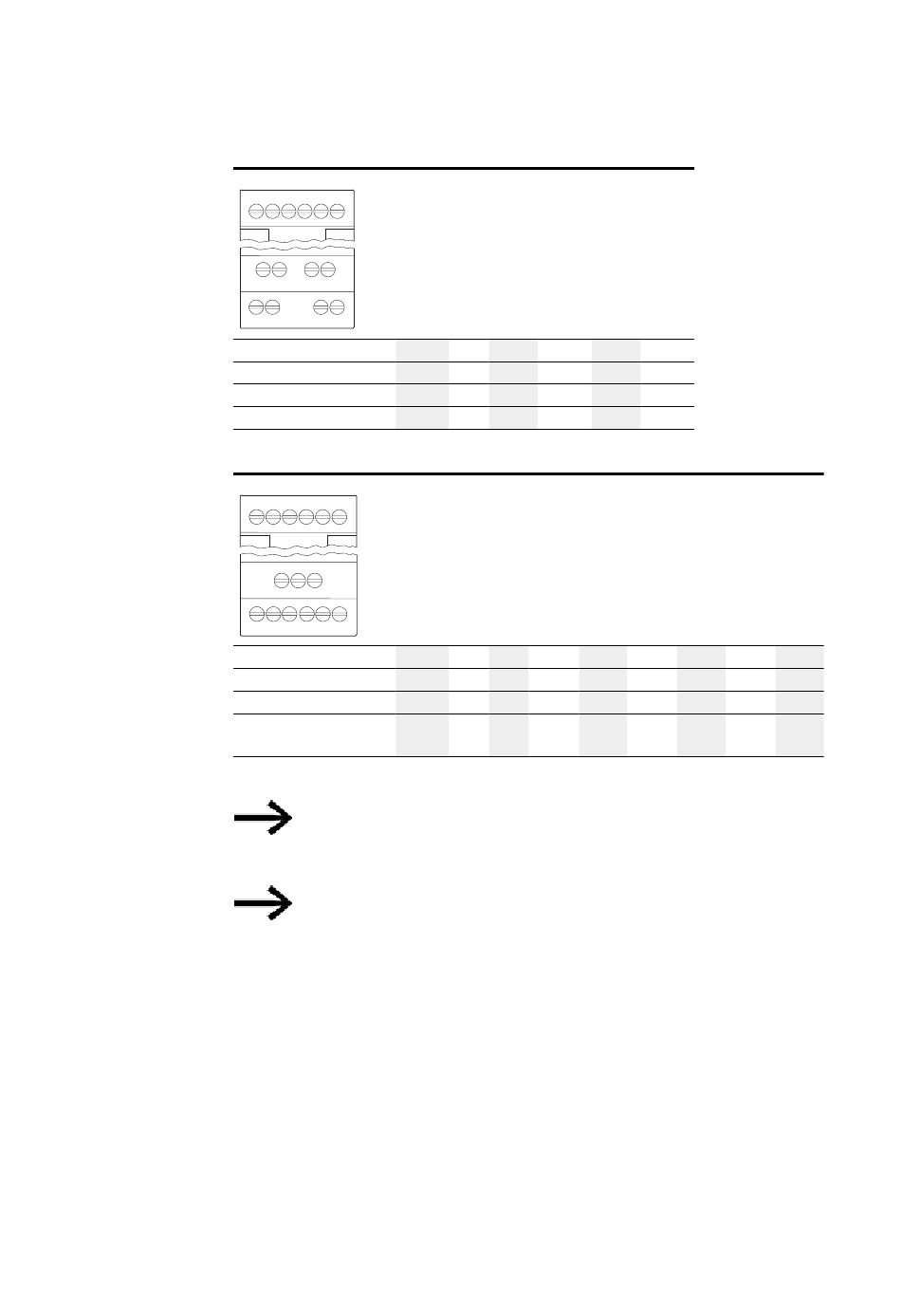

Analoge Eingangserweiterung
EASY-E4-DC-6AE1(P)
+24V 0V IA1 GND IA2 GND
DC 24V
IA3 GND IA4 GND
QA1 GND QA2 GND
Spannungsversorgung
Eingang
Eingang
Ausgang
Analoge Eingangserweiterung mit Temperaturerfassung
EASY-E4-DC-4PE1(P)
+24V 0V 0V 1 2 3
DC 24V
4 5 6
7 8 9 10 11 12
Spannungsversorgung
Eingang
Eingang
Eingang
easy Kommunikationsmodule für Steuerrelais easyE4
Die Klemmenbelegung zum optionalen Modul EASY-COM-SWD-... ist
beschrieben im KapiteleasyE4 als SWD-Koordinator ,
→ Abschnitt "Klemmenbelegung", Seite 757
Die Klemmenbelegung zum optionalen Modul EASY-COM-RTU-... ist
beschrieben im KapiteleasyE4 Kommunikation via Modbus RTU ,
→ Abschnitt "Klemmenbelegung", Seite 768
easyE4 02/24 MN050009DE Eaton.com
+24V 0V
IA1 GND
IA3 GND
QA1 GND
+24V 0V 0V
IA1-1
IA2-4
IA3-7
IA2 GND
IA4 GND
QA2 GND
IA1-2 IA1-3
IA2-5 IA2-6
IA3-8 IA3-9 IA4- IA4-
10 11
IA4-
12
