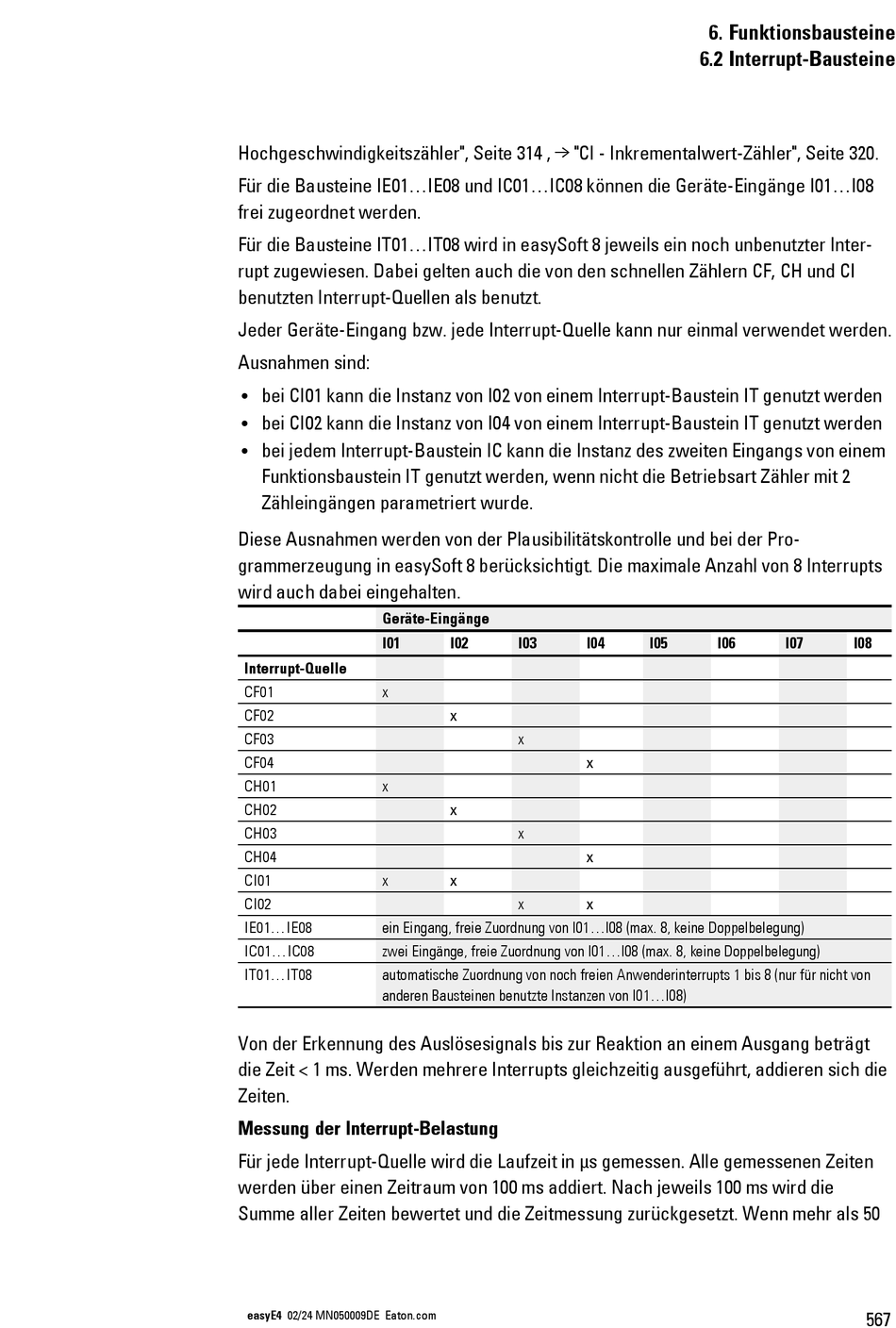

Hochgeschwindigkeitszähler", Seite 314 , → "CI - Inkrementalwert-Zähler", Seite 320.

Für die Bausteine IE01...IE08 und IC01...IC08 können die Geräte-Eingänge I01...I08

frei zugeordnet werden.

Für die Bausteine IT01...IT08 wird in easySoft 8 jeweils ein noch unbenutzter Inter-

rupt zugewiesen. Dabei gelten auch die von den schnellen Zählern CF, CH und CI

benutzten Interrupt-Quellen als benutzt.

Jeder Geräte-Eingang bzw. jede Interrupt-Quelle kann nur einmal verwendet werden.

Ausnahmen sind:

bei CI01 kann die Instanz von I02 von einem Interrupt-Baustein IT genutzt werden

bei CI02 kann die Instanz von I04 von einem Interrupt-Baustein IT genutzt werden

bei jedem Interrupt-Baustein IC kann die Instanz des zweiten Eingangs von einem

Funktionsbaustein IT genutzt werden, wenn nicht die Betriebsart Zähler mit 2

Zähleingängen parametriert wurde.

Diese Ausnahmen werden von der Plausibilitätskontrolle und bei der Pro-

grammerzeugung in easySoft 8 berücksichtigt. Die maximale Anzahl von 8 Interrupts

wird auch dabei eingehalten.

Geräte-Eingänge

Interrupt-Quelle

ein Eingang, freie Zuordnung von I01...I08 (max. 8, keine Doppelbelegung)

zwei Eingänge, freie Zuordnung von I01...I08 (max. 8, keine Doppelbelegung)

automatische Zuordnung von noch freien Anwenderinterrupts 1 bis 8 (nur für nicht von

anderen Bausteinen benutzte Instanzen von I01...I08)

Von der Erkennung des Auslösesignals bis zur Reaktion an einem Ausgang beträgt

die Zeit < 1 ms. Werden mehrere Interrupts gleichzeitig ausgeführt, addieren sich die

Messung der Interrupt-Belastung

Für jede Interrupt-Quelle wird die Laufzeit in µs gemessen. Alle gemessenen Zeiten

werden über einen Zeitraum von 100 ms addiert. Nach jeweils 100 ms wird die

Summe aller Zeiten bewertet und die Zeitmessung zurückgesetzt. Wenn mehr als 50

easyE4 02/24 MN050009DE Eaton.com

6. Funktionsbausteine

6.2 Interrupt-Bausteine
