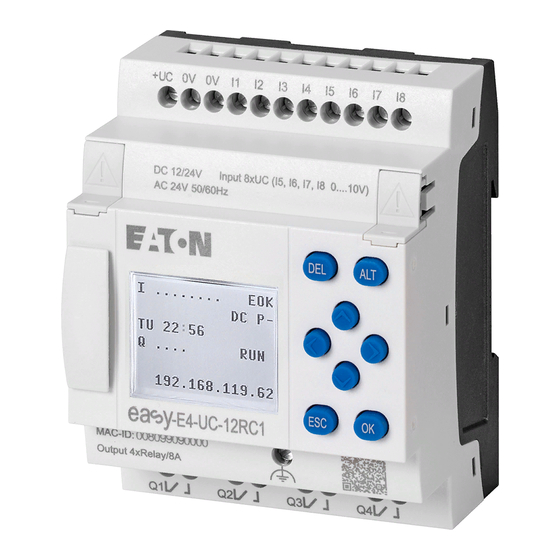

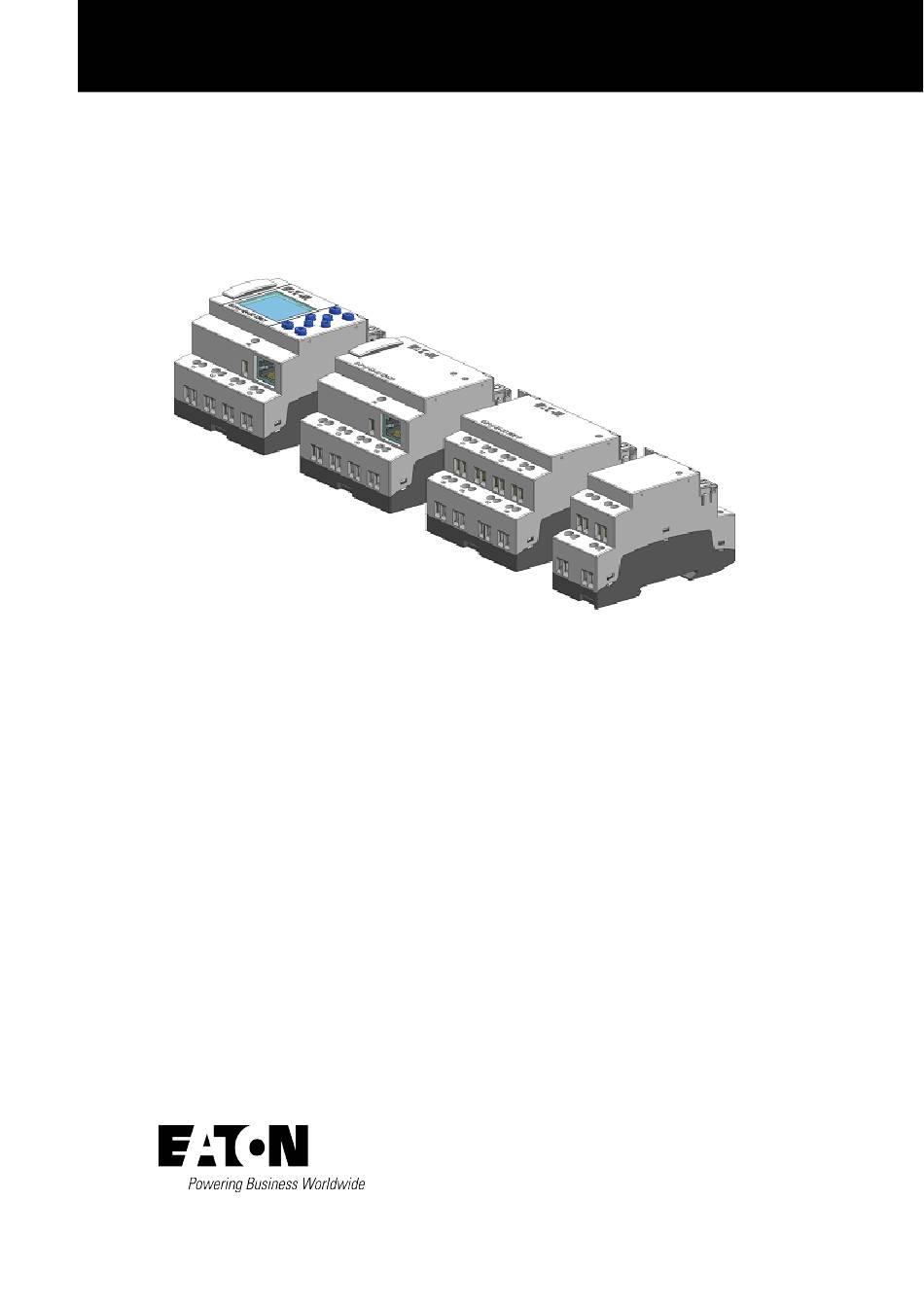

  • Seite 1 11/18 MN050009 DE Handbuch easyE4 Handbuch...

  • Seite 2: Impressum

    Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, repro- duziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Vor Beginn Der Installationsarbeiten

    GEFAHR! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten Installation erfordert Elektro-Fachkraft Einbaugeräte für Gehäuse oder Schränke dürfen nur im eingebauten Zustand, Tischgeräte oder Portables Gerät spannungsfrei schalten nur bei geschlossenem Gehäuse betrieben und Gegen Wiedereinschalten sichern bedient werden. Spannungsfreiheit feststellen Es sind Vorkehrungen zu treffen, dass nach Span- Erden und kurzschließen nungseinbrüchen und -ausfällen ein unterbrochenes...

  • Seite 4: Inhaltsverzeichnis

    Varianten der Basisgeräte 1.3.3 Varianten der E/A-Erweiterungen EASY-E4-...-...E1 Zubehör Erklärung der Typenbezeichnung Typenschild Support Übersicht zu den Geräten Programmiersoftware easySoft 7 1.10 Sicherheitsvorschriften 1.10.1 Grundsätzliches 1.10.2 Obligatorisches, Personelles 1.10.3 Gerätespezifische Gefahren Installation Voraussetzungen an den Einsatzort easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 5 Einschaltverhalten von Steuerrelais easyE4 mit Display und Tastatur 3.3.3 Einschaltverhalten von Basisgeräten mit angeschlossenen Erwei- terungsgeräten 3.3.4 Statusanzeige im Steuerrelais easyE4 mit Display und Tastatur 69 3.3.5 Ethernet Netzwerk in Betrieb nehmen 3.3.6 Remote Betrieb easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 6 Menü Programm Das erste EDP-Programm 4.5.1 Schaltplan erstellen 4.5.2 Schaltplan testen 4.5.3 Kontrollmöglichkeiten im RUN-Betrieb 4.5.4 Programm löschen Programm auf das easyE4-Gerät übertragen 4.6.1 Übertragung mit der microSD-Speicherkarte 4.6.2 Ethernet-Verbindung herstellen Programmierung am Gerät Programm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 7 Programme übertragen von und zur Speicherkarte 5.5.1 Konfiguration am Basisgerät mit Display Arbeiten mit Funktionsbausteinen 5.6.1 Funktionsbaustein erstmalig in den Schaltplan übernehmen 5.6.2 Bausteinliste 5.6.3 Parametrierung im Bausteineditor 5.6.4 Menüpunkt PARAMETER 5.6.5 Funktionsbaustein löschen Merker-Bereiche organisieren easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 8 Anwenderbaustein speichern 6.3.7 Operanden-Vorrat für Anwenderbausteine 6.3.8 Register der Ansicht Programmierung 6.3.9 Anwenderbaustein exportieren 6.3.10 Plausibilitätskontrolle 6.3.11 Anwenderbaustein importieren 6.3.12 Anwenderbaustein austauschen 6.3.13 Anwenderbaustein löschen 6.3.14 Anwenderbausteine vergleichen 6.3.15 Anwenderbaustein drucken Beispiel zu Zeit- und Zählrelais easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 9 7.15 Konfiguration Speicherkarte und Geräte-ID 7.16 Uhrzeit und Datum einstellen 7.16.1 Uhrzeit und Datum am Basisgerät mit Display 7.16.2 Uhrzeit und Datum einstellen in der easySoft 7 microSD-Speicherkarte Reset - Gerät auf Auslieferungszustand zurück setzen easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 10 Verdrahtungstest 11.1.4 Sammeldiagnosemeldungen 11.2 Ein NET aufbauen 11.2.1 Architektur 11.2.2 Netzwerk NET 11.2.3 NET-Einstellungen 11.3 Modbus-TCP 11.3.1 Allgemeines 11.3.2 Konfiguration des Modbus-TCP in der easySoft 7 11.3.3 Programmierung der Kommunikation mittels Modbus-TCP 11.3.4 Modbus-TCP Fehlerbehandlung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 11 Reinigung und Wartung 13.2 Reparaturen 13.3 Lagerung, Transport und Entsorgung 13.3.1 Lagerung und Transport 13.3.2 Entsorgung Anhang Angaben zu Abmessung und Gewicht Zulassungen und Normen Technische Daten A.3.1 Datenblätter Weiterführende Literatur Beipielprogramme Stichwortverzeichnis Abbildungsverzeichnis Tabellenverzeichnis Glossar easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 12: Zu Diesem Handbuch

    Das vorliegende Handbuch beinhaltet die Informationen, die für einen korrekten und sicheren Umgang mit dem easyE4 notwendig sind. Das Handbuch easyE4 gilt als Bestandteil der Geräte und muss, dem Benutzer ständig zugänglich, in deren Nähe aufbewahrt werden. Die easySoft 7 Hilfe fasst als integrierter Bestandteil in der easySoft 7die dafür rele- vanten Kapitel zusammen.

  • Seite 13: Haftungsausschluss

    0.1 Zu diesem Handbuch Ein Gerät der Serie easyE4 darf nur von Fachkräften der Elektrotechnik und Personen, die mit elektrotechnischen Installation vertraut sind, montiert und angeschlossen wer- den. VORSICHT Installation erfordert Elektro-Fachkraft Beachten Sie die Sicherheitsvorschriften zum easyE4! Vor dem Arbeiten mit dem easyE4 muss der Abschnitt zu den Sicher- heitsvorschriften von allen Personen, die mit dem Gerät arbeiten, gele-...

  • Seite 14: Kurzbezeichnungen

    Basisgeräte der Produktfamilie ohne Tastatur Basisgeräte der Produktfamilie mit LCD-Display und Tastatur EASY-E4-...-12...C1 Erweiterungen alle Eingangs- und Ausgangserweiterungen als Geräte in der Pro- EASY-E4-...-...E1 duktfamilie Die genaue Bezeichnung Ihres easyE4 entnehmen Sie dem Aufdruck auf dem Gerät. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 15: Lesekonventionen

    Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR! Gefährliche elektrische Spannung! VORSICHT warnt vor gefährlichen Situationen, die möglicherweise zu Verletzungen führen. Warnung vor Sachschäden ACHTUNG warnt vor möglichen Sachschäden. Verbote Verbot Erklärung dazu easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 16: Weiterführende Dokumente

    Titel der Publikation zur Identifizierung die Eaton Publikationskennung zu externen Internet-Adressen, diese werden hinter dem Symbol angezeigt. Zieladresse 0.1.5.3 Anwendungsbeispiele sind durch das Symbol gekennzeichnet. Beispiel zum Thema [Im Text wird der Sachverhalt anhand eines Beispiels erläutert.] easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 17: Beschreibung Der Steuerrelais Easye4

    1.1 Bestimmungsgemäße Verwendung 1. Beschreibung der Steuerrelais easyE4 1.1 Bestimmungsgemäße Verwendung Ein easyE4-Gerät ist ein programmierbares Schalt- und Steuergerät und wird als Ersatz für Relais- und Schützsteuerungen eingesetzt. Sie sind ausschließlich für die Beobachtung, Bedienung und Steuerung von Maschinen und Anlagen sowie der Haustechnik von Nutzgebäuden vorgesehen.
  • Seite 18 Bausteine sind gelistet, siehe → Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149 Möchten Sie ein Gerät der Serie easyE4 über Ihren PC verdrahten, d. h. einen Schalt- plan erstellen, verwenden Sie die easySoft 7 → Abschnitt "Programmiersoftware easySoft 7", Seite 23.

  • Seite 19: Geräteausführungen - Varianten Und Typen

    1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen 1.3 Geräteausführungen - Varianten und Typen 1.3.1 Grundausstattung Alle Basisgeräte sind ausgestattet mit: dem Betriebssystem (Firmware) einem microSD-Speicherkarten-Slot einer Ethernet-Schnittstelle (10/100 Mbit/s) als Kommunikation- oder Netzwerk- Schnittstelle. Alle Erweiterungen zu den Basisgeräten sind mit dem Betriebssystem (Firmware) ver- sehen.

  • Seite 20: Varianten Der Basisgeräte

    1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen 1.3.2 Varianten der Basisgeräte Die verfügbaren Varianten der Basisgeräte unterscheiden sich durch die Art der Betriebsspannung, der Art der Ausgänge und in der Art der Bedienung. EASY-E4-...-12...C1 Abb. 1: Geräteausführungen mit Display und Tasten zur Bedienung EASY-E4-...-12...CX1...

  • Seite 21: Varianten Der E/A-Erweiterungen Easy-E4

    1. Beschreibung der Steuerrelais easyE4 1.3 Geräteausführungen - Varianten und Typen 1.3.3 Varianten der E/A-Erweiterungen EASY-E4-...-...E1 Die verfügbaren Geräte zur Eingangs- und Ausgangserweiterung unterscheiden sich durch die Art der Betriebsspannung, die Art und Anzahl der Eingänge die Art und Anzahl der Ausgänge und in der Breite (Teilungseinheiten TE).

  • Seite 22: Zubehör

    1. Beschreibung der Steuerrelais easyE4 1.4 Zubehör 1.4 Zubehör Für die Basisgeräte easyE4 ist neben den E/A-Erweiterungen weiteres Zubehör erhält- lich. ACHTUNG Nur Originalzubehör verwenden. Bestellen Sie Zubehör bei Ihrem Lieferanten oder über den EATON Online-Katalog www.eaton.eu/ecat z.B. Art.-Nr. 139807 MEMORY-SD-A1-S microSD...

  • Seite 23: Erklärung Der Typenbezeichnung

    Tasten 1-Versionsangabe A-Anlaog P-Ausführung mit Push-In-Klem- men statt Schraubklemmen Nutzen Sie den EATON Online-Katalog. Mit der Eingabe "easy" im Suchfeld gelangen Sie gezielt zu dieser Produktgruppe aus dem Bereich Automatisierung, Steuern und Visua- lisieren. http://www.eaton.eu/ecat 1.6 Typenschild Zur Identifizierung des Geräts ist seitlich das Typenschild angebracht.

  • Seite 24: Support

    1. Beschreibung der Steuerrelais easyE4 1.7 Support 1.7 Support Um einen schnellen und optimalen Support zu erhalten, geben Sie dem Kundendienst fol- gende Informationen an: Typenbezeichnung Angaben aus dem QR-Code Umgebungsbedingungen am Einsatzort Absicherung zum Geräteschutz Einspeisebedingungen der Versorgungsspannung ggf. Build-Nr., Version der easySoft 7...

  • Seite 25: Übersicht Zu Den Geräten

    1. Beschreibung der Steuerrelais easyE4 1.8 Übersicht zu den Geräten 1.8 Übersicht zu den Geräten EASY-E4-...-12...C1 EASY-E4-...-12...CX1 Erweiterungen Spannungsversorgung Tasten LED POW/RUN Eingänge Slot für microSD- LED ETHERNET/NET Speicherkarte Ausgänge Abdeckkappe Verbindungsstecker Ethernet-Anschluß Display Analog-Eingänge Funktionserde Ethernet-Buchse Cursor-Tasten Analog-Ausgänge easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 26: Beschreibung Der Steuerrelais Easye4 1.9 Programmiersoftware Easysoft

    1.9 Programmiersoftware easySoft 7 1.9 Programmiersoftware easySoft 7 Die Steuerrelais der Serie easyE4 sind mit der Programmiersoftware easySoft 7 zu pro- grammieren, welche speziell für diese Geräteserie konzipiert wurde und es ermöglicht schnell, komfortabel und einfach die verfügbaren Funktionen im Schaltplan zu inte- grieren und als Steuerungsprogramm zur verwenden.

  • Seite 27: Sicherheitsvorschriften

    Das Gerät darf nur in einwandfreiem technischen Zustand, unter Beachtung dieses Dokumentes, bestimmungsgemäß betrieben werden. Beachten Sie die Sicherheitsvorschriften zum easyE4! Vor dem Arbeiten mit dem easyE4 muss der Abschnitt zu den Sicher- heitsvorschriften von allen Personen, die mit dem Gerät arbeiten, gele- sen und verstanden worden sein.

  • Seite 28: Installation, Wartung Und Entsorgung

    1. Beschreibung der Steuerrelais easyE4 1.10 Sicherheitsvorschriften Weitere Teile der Dokumentation und Informationen zum easyE4, wie z.B. die Mon- tageanleitung, finden Sie im Internet, im Eaton Download-Center Dokumentation und auf den Produktseiten. http://www.eaton.eu/doc http://www.eaton.eu/easy WARNUNG Unvollständige Kopie der Betriebsanleitung Arbeiten mit einzelnen Seiten aus der Betriebsanleitung kann durch nicht Beachten von sicherheitsrelevanten Informationen zu Sach- und Personenschaden führen.

  • Seite 29: Gerätespezifische Gefahren

    Nichtbeachtung der Dokumentation zum Gerät Umbauten, Änderungen und Reparaturen am Gerät 1.10.3 Gerätespezifische Gefahren VORSICHT ZERSTÖRUNG Das easyE4 darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Stelle geöffnet werden. Betreiben Sie das Gerät nur mit vollständig verschlossenem Gehäuse. VORSICHT ELEKTROSTATISCHE ENTLADUNG Berühren von elektrostatisch gefährdeten Bauteilen (z.
  • Seite 30 Ein Spannungsabfall oder das Entfernen der SD-Karte während diese beschrieben wird, kann zu Datenverlust oder zur Zerstörung der SD- Karte führen. SD-Karte nur in spannungslosem Zustand in das easyE4 einsetzen. Vermeiden Sie das Schreiben auf SD-Karten, Gründe: Die Anzahl Schreibzyklen von SD-Karten ist begrenzt.
  • Seite 31 Das Gerät nicht der direkten Wärmestrahlung von Heizgeräten aussetzen. VORSICHT UV-LICHT Kunststoffe verspröden unter Einwirkung von UV-Licht. Diese künst- liche Alterung reduziert die Lebensdauer vom easyE4. Das Gerät vor direkter Sonneneinstrahlung oder anderer Quellen von UV-Strahlen schützen. VORSICHT SPITZE, SCHARFE GEGENSTÄNDE ODER ÄTZENDE FLÜSSIGKEITEN Zur Reinigung vom Gerät...
  • Seite 32 1. Beschreibung der Steuerrelais easyE4 1.10 Sicherheitsvorschriften WARNUNG Gerät darf nur mit Sicherheits-Kleinspannung (Funktionskleinspannung mit sicherer Trennung) betrieben werden. Der Netztransformator muss den gültigen Normen entsprechen. VORSICHT MECHANISCHE KRÄFTE AUF DER ETHERNET-SCHNITTSTELLE Ist die Ethernet-Schnittstelle starken Vibrationen ausgesetzt oder wird Zug auf die RJ45-Steckverbindung ausgeübt, kann die Kommunikation gestört und die Mechanik der Verbindung beschädigt werden.

  • Seite 33: Installation

    2. Installation VORSICHT Installation erfordert Elektro-Fachkraft Geräte der Serie easyE4 dürfen nur von einer Elektrofachkraft oder einer Person, die mit elektrotechnischer Montage vertraut ist, montiert und angeschlossen werden. Die Installation der Geräte führen Sie in folgender Reihenfolge aus: 1. Montage Basisgerät 2.

  • Seite 34: Voraussetzungen An Den Einsatzort

    Bei Bedarf sind Versteifungen einzubauen. 2.1.1 Einbauposition Die Geräte der Serie easyE4 sind für den rückseitigen Einbau in Schaltschränke, Schalt- tafeln, Installationsverteiler oder Schaltpulte vorgesehen. Für die Auswahl der Einbauposition ist folgendes zu beachten: Zugänglichkeit der Bedienelemente und Anschlüsse im eingebautem Zustand.
  • Seite 35 15 cm. VORSICHT UV-LICHT Kunststoffe verspröden unter Einwirkung von UV-Licht. Diese künst- liche Alterung reduziert die Lebensdauer vom easyE4. Das Gerät vor direkter Sonneneinstrahlung oder anderer Quellen von UV-Strahlen schützen. Die klimatischen Umgebungsbedingungen für den Betrieb dürfen die spezifizierten Werte nicht übersteigen:...

  • Seite 36: Be- Und Entlüftung

    Einsatz. Ausreichendes Volumen für den Luftaustausch in Schaltschrank etc. vorsehen. Der spezifizierte Freiraum um das easyE4 beträgt: a, b, c ≧ 30 mm (1,2") Beim Einbau der easyE4 in komplexe Systeme zusammen mit anderen Baugruppen, ist kundenseitig eine Überhitzung durch geeignete Umlüftung zu vermeiden.

  • Seite 37: Auspacken Und Lieferumfang Überprüfen

    Stück Benennung EASY-E4-...-...E1 Verbindungsstecker EASY-E4-CONNECT1 Montageanleitung IL050021ZU Das easyE4 ist zwar robust aufgebaut, die eingebauten Komponenten sind jedoch emp- findlich gegen zu starke Erschütterungen und/oder Stöße. Schützen Sie deshalb das easyE4 vor mechanischen Belastungen außerhalb der bestimmungsgemäßen Verwendung. Das Gerät darf nur in seiner Originalverpackung, sachgerecht verpackt transportiert werden.

  • Seite 38: Montage

    Schraubmontage mit Hilfe von Gerätefüssen ZB4-101-GF1. 2.3.1 Montage Steuerrelais easyE4 Bauen Sie ein Steuerrelais easyE4 in einen Schaltschrank, einen Installationsverteiler oder in ein Gehäuse so ein, dass die Anschlüsse der Spannungsversorgung und die Klemmenanschlüsse im Betrieb gegen direktes Berühren geschützt sind.

  • Seite 39: Abb. 5: Montageabstand Mind. 3 Cm

    Sie jedes Gerät mit den Gerätefüßen ZB4-101-GF1 Bei der lokalen Erweiterung sitzt das Erweiterungsgerät direkt neben dem Basisgerät. Mittels des Verbindungssteckers EASY-E4-CONNECT1 ist es möglich, das easyE4- Basisgerät mit bis zu 11 Erweiterungen zu einem Geräteblock zu verbinden.

  • Seite 40: Abb. 6: Montage Basisgerät Mit Erweiterungen

    Durch den Federmechanismus rastet das Gerät automatisch ein. Abb. 7: Montage auf Tragschiene.nach ICE/EN 60715 3. Prüfen Sie das Gerät kurz auf festen Halt. Die senkrechte Montage auf einer Tragschiene wird in gleicher Weise ausgeführt. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 41 Basisgerät und Erweiterungsgerät können mit verschiedenen DC-Span- nungsversorgungen gespeist werden. 2.3.1.2 Schraubmontage Für die Schraubmontage benötigen Sie Gerätefüße ZB4-101-GF1, die Sie auf der Rück- seite des easyE4-Geräte einsetzen können. Die Gerätefüße erhalten Sie als Zubehör, siehe → Abschnitt "Zubehör", Seite 19. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 42: Abb. 8: Gerätefuß Einsetzen

    EASY-E4-DC-6AE1 je zwei Gerätefüße. 2.3.1.3 Demontage eines Geräte Lösen Sie alle Anschlüsse, Drähte und Verbindungen des Gerätes Ein einzelnes Basisgerät können Sie direkt demontieren. Bei einem Block aus Basisgerät und Erweiterungsgeräten entfernen Sie die Verbindungsstecker EASY-E4-CONNECT1 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 43: Abb. 10: Benachbarte Verbindungsstecker Entfernen

    2. Installation 2.3 Montage Abb. 10: benachbarte Verbindungsstecker entfernen Lösen Sie das Gerät von der Tragschiene Abb. 11: Demontage Option Schraubmontage: Lösen Sie die Verschraubung an den Gerätefüßen. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 44: Anschlussklemmen

    → Abschnitt "Ethernet-Leitung anschließen", Seite 55 2.4.2 Spannungsversorgung anschließen Leitungsschutz Schließen Sie bei allen Basisgeräten sowie bei den Erweiterungsgeräten einen Lei- tungsschutz (F1) von mindestens 1 A (T) an. Sie können einen gemeinsamen Leitungsschutz für Basisgerät und Erweiterungsgerät (e) verwenden. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 45: Digitale Eingänge Anschließen

    Datenblatt, → Abschnitt "Technische Daten", Seite 532→ Abschnitt "Tech- nische Daten", Seite 532 2.4.3 Digitale Eingänge anschließen Die Eingänge der easyE4-Geräte schalten elektronisch. Einen Kontakt, den Sie über eine Eingangsklemme einmal anschließen, können Sie als Schaltkontakt im Schaltplan belie- big oft wiederverwenden.

  • Seite 46: Abb. 14: Digitale Eingänge Anschließen

    DC-Signale ausgewertet werden. Sie können auswerten: 4 einzelne schnelle Zählsignale (eine Zählrichtung) I1, I2, I3, I4 2 Inkrementalwertgeber I1, I2 und I3, I4 Frequenzen I1, I2, I3, I4 Abb. 15: digitale Zähler-Eingänge anschließen easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 47: Analoge Eingänge Anschließen

    I7 = IA03 I8 = IA04 Die analogen Spannungseingänge sind auch als Digitaleingänge nutzbar. Abb. 16: analoge Eingänge anschließen SOLL-Wertgeber: Setzen Sie ein Potentiometer mit dem Widerstandswert ≤ 1 kΩ, z. B. 1 kΩ, 0,25 W ein. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 48: Relais-Ausgänge Anschließen

    Störung der analogen Eingangssignale führen. Achten Sie, auf eine galvanische Verbindung des Bezugspotentials. Vermeiden Sie den Betrieb der EASY-E4-...-Geräte an einer nicht-geerdeten Span- nungsversorgung. 2.4.5 Relais-Ausgänge anschließen Die EASY-E4-UC-... Basis- und Erweiterungsgeräte besitzen Relais-Ausgänge. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 49: Transistor-Ausgänge Anschließen

    EINE HÖHERE SPANNUNG KANN ZU ÜBERSCHLÄGEN AM KONTAKT FÜHREN UND DAMIT DAS GERÄT ODER EINE ANGESCHLOSSENE LAST ZERSTÖREN. 2.4.6 Transistor-Ausgänge anschließen Die EASY-E4-DC-...-Geräte besitzen Transistor-Ausgänge. Für die Transistor-Ausgänge der Basisgeräte ist eine separate Einspeisung der Span- nungsversorgung vorgesehen. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 50: Abb. 18: Transistor-Ausgang Basisgerät Anschließen

    2. Installation 2.4 Anschlussklemmen Abb. 18: Transistor-Ausgang Basisgerät anschließen Die Transistor-Ausgänge von easyE4-Erweiterungsgeräten werden über die Span- nungsversorgung von diesem Erweiterungsgerät versorgt. Damit besitzen die Tran- sistor-Ausgänge das gleiche Potential wie die Eingänge des Erweiterungsgerätes. Abb. 19: Transistor-Ausgang Erweiterungsgerät anschließen Schutzbeschaltung der Transistor-Ausgänge für EASY-E4-...-Geräte.

  • Seite 51: Verhalten Von Transistor-Ausgängen Bei Kurzschluss/Überlast

    Abb. 20: Induktivität mit Schutzbeschaltung 2.4.6.1 Verhalten von Transistor-Ausgängen bei Kurzschluss/Überlast Für easyE4 mit Transistor-Ausgängen gilt: Tritt Kurzschluss oder Überlast an einem Transistorausgang auf, schaltet der betrof- fene Ausgang ab und ein Sammelstörmelder ID (siehe Fehler ID) wird auf 1 gesetzt.

  • Seite 52: Abb. 21: Register Geräteparameter

    2. Installation 2.4 Anschlussklemmen Für alle Analog-Eingänge besteht die Möglichkeit eine Rauschunterdrückung, eine Signalglättung und eine Aktualisierungsrate über die easySoft 7 einzustellen. Ansicht Projekt Abb. 21: Register Geräteparameter Abb. 22: analoge Eingänge EASY-E4-DC-6AE1 anschließen easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 53: Abb. 23: Analoge Ausgänge Easy-E4-Dc-6Ae1 Anschließen

    über die gleiche Versorgungsspannung betrieben werden, kann das Schalten zu einer Störung der analogen Eingangssignale führen. Achten Sie, auf eine galvanische Verbindung des Bezugspotentials. Vermeiden Sie den Betrieb der EASY-E4-...-Geräte an einer nicht-geerdeten Span- nungsversorgung. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 54: Klemmenbelegung Der Einzelnen Geräte

    Spannungsversorgung +24V 0V 0V Eingang Ausgang Q3 Q4 Q5 Q6 Q7 Q8 EASY-E4-DC-8TE1 Spannungsversorgung +24V 0V Eingang Ausgang Q1 Q2 Q3 Q4 EASY-E4-DC-6AE1 Spannungsversorgung +24V 0V Eingang GND IA2 Ausgang GND IA4 Ausgang QA1 GND QA2 GND easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 55: Externe Anschlüsse

    Abb. 24: Slot für microSD Abb. 25: Ethernet-Buchse am Basisgerät 2.5.2 Speicherkarte Der Steckplatz für die microSD befindet sich frontal am Basigerät. microSD einsetzen Die Speicherkarten sind gegen verkehrtes Einsetzen gesichert. Wenden Sie keine Gewalt beim Einsetzen an. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 56: Abb. 26: Speicherkarte Einsetzen

    2. Installation 2.5 Externe Anschlüsse Ziehen Sie den Slot heraus. Drücken Sie die microSD in den Steckplatz bis die Speicherkarte einrastet. Schließen Sie den Slot. Abb. 26: Speicherkarte einsetzen easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 57: Ethernet

    Schließen Sie den Slot Abb. 27: Speicherkarte entfernen 2.5.3 Ethernet Jedes easyE4-Basisgerät besitzt eine Ethernet Schnittstelle. Die Ethernet Schnittstelle ist als CAT 5 Schnittstelle ausgeführt. Verwenden Sie passende, handelsübliche RJ45 Ethernet Leitungen. Die Ethernet -Schnittstelle am Basisgerät dient als Kommunikationsschnittstelle.

  • Seite 58: Abb. 29: Ethernet-Leitung Anschließen

    Gerät zu dem die Ethernet-Leitung führt, folgen Sie der Beschreibung dieses ange- schlossenen Gerätes. 2.5.3.1 Ethernet-Leitung anschließen Abb. 29: Ethernet-Leitung anschließen Ethernet 10/100 MBit Tx +— Tx –— Rx +Rx – — — Rx – — — Funktionserde anschließen Ethernet-Leitung einstecken easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 59: Abb. 30: Ethernet-Leitung Entfernen

    2. Installation 2.5 Externe Anschlüsse Demontage Ethernet-Leitung Abb. 30: Ethernet-Leitung entfernen easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 60: Lizenz Zur Programmiersoftware

    2.6 Lizenz zur Programmiersoftware 2.6 Lizenz zur Programmiersoftware Die Programmiersoftware steht ab Version 7 als Download zur Verfügung. Geräte der Serie easyE4 können nur mit Versionen der easySoft 7 pro- grammiert werden. Die Programmiersoftware easySoft 7 ist frei verfügbar, zur Freischaltung aller Soft- warefunktionen müssen Sie eine Softwarelizenz erwerben.

  • Seite 61: Systemvoraussetzungen

    Lizenzschlüssel ein, erfolgt die Installation im Demo-Mode. Eine Nachlizensierung ist jederzeit möglich. Abb. 31: Abbildung: Lizenzproduktschein 2.6.1.1 Lizenzschlüssel einlösen Zum Einlösen vom Lizenzproduktschein in einen Lizenzschlüssel folgen Sie den Anwei- sungen auf der Internet-Seite: http://www.eaton-automation.com/license easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 62: Nachlizenzierung

    Wählen Sie in der easySoft 7 im Menü ? den Menüpunkt Lizenz an. Es öffnet sich der Dialog zur Eingabe des Lizenzschlüssels. Abb. 33: Dialog Lizenz Geben Sie hier den 24-stelligen Lizenzschlüssel ein, den Sie per E-Mail erhalten haben. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 63: Software-Updates Und Hardware-Wechsel

    2.6.3 Software-Updates und Hardware-Wechsel Ist die Programmiersoftware einmal lizenziert, kann jederzeit die aktuelle Version der easySoft 7 aus dem Eaton Download-Center-Software heruntergeladen und installiert werden – die Software bleibt lizenziert. Bei einem Hardware-Wechsel benutzen Sie Ihren Lizenzschlüssel und lösen die- sen erneut ein.
  • Seite 64 Eine Nachlizenzierung ist jederzeit möglich. Folgen Sie den Anweisungen des Installationspaketes auf dem Bildschirm. Abb. 35: Schritt 1 Abb. 36: Schritt 2 Lizenzvereinbarung Sie können sich die Nutzungsbedingungen auch komplet ausdrucken. Abb. 37: Schritt 3 Lizenzschlüssel easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 65 Abb. 38: Schritt 4 Zielordner Anzeige der Verzeichnisstruktur, wo in die Installation abgelegt wird. Über die Taste Ändern... können Sie individuell den Ablageort festlegen, wohin die Pro- grammiersoftware easySoft 7 installiert wird. Abb. 39: Schritt 4.1 Zielordner ändern easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 66 2. Installation 2.6 Lizenz zur Programmiersoftware Abb. 40: Schritt 4.2 eigenen Zielordner anlegen Abb. 41: Schritt 6 Installation starten Eine Sicherheitsabfrage wird eingeblendet, nach deren Bestätigung startet die Installation. Abb. 42: Schritt 7 Fortschrittsanzeige easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 67 Abb. 43: Schritt 8 Abschluß Auf der Benutzeroberfläche wird während der Installation das easySoft 7-Icon abge- legt. Klicken Sie auf daseasySoft 7-Icon um easySoft 7 zu starten. oder Abb. 44: easySoft 7-Icon, je nach Auflösung am Bildschirm easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 68: Inbetriebnahme

    Installieren Sie das erforderliche Softwarepaket easySoft 7. Übertragen Sie ein Programm auf das easyE4-Gerät. 3.2 Täglicher Betrieb Für den Gebrauch wird das easyE4 nach der Erstinbetriebnahme über den Anschluss an die Versorgungsspannung betrieben. Ein separates Ein- und Ausschalten ist nicht erforderlich.

  • Seite 69: Einschalten

    Diese Geräte ohne Anzeige-Bedienfunktion besitzen 2 LEDs, welche den Status der Ethernet-Buchse und den Gerätestatus anzeigen. Befindet sich ein lauffähiges Programm im Steuerrelais easyE4, so startet das Gerät in die Betriebsart RUN. Beachten Sie, daß sich neben dem gültigen Programm im Steu- errelais auch keine Peripheriefehler vorliegen, die zur Betriebs- art STOP führen.

  • Seite 70: Einschaltverhalten Von Steuerrelais Easye4 Mit Display Und Tastatur

    Im Auslieferungszustand ab Werk sehen Sie alle Informationen im Display zuerst in eng- lischer Sprache. Befindet sich ein lauffähiges Programm im Steuerrelais easyE4, so startet das Gerät in die Betriebsart RUN. Beachten Sie, daß sich neben dem gültigen Programm im Steu- errelais auch keine Peripheriefehler vorliegen, die zur Betriebs- art STOP führen.

  • Seite 71: Menüsprache Einstellen

    Scrollen Sie mit den Cursor-Tasten zum Menüpunkt MENU LANGUAGE. Drücken Sie die Taste OK. Scrollen Sie mit den Tasten Cursor-Tasten zur gewünschten Sprache. Bestätigen Sie die Taste OK. Verlassen Sie das Menü mit der Taste ESC. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 72: Einschaltverhalten Von Basisgeräten Mit Angeschlossenen Erweiterungsgeräten

    Reihenfolge angeschlossen sein. Fehlt ein Gerät oder ist ein anderes Gerät wie im Programm verbaut, bleibt daseasyE4- Basisgerät in der Betriebsart STOP. Das gleiche Verhalten besitzt das easyE4-Basis- gerät auch, wenn Sie ein Gerät mehr als im Programm vorhanden ist installiert haben.

  • Seite 73: Statusanzeige

    In der wird der Ethernet-Zustand für das Basisgerät ohne LED-Anzeige zur Diagnose Die Ethernet-Schnittstelle ist nicht aktiv, Keine Ethernet Leitung gesteckt, Versorgungsspannung aus die Schnittstelle ist nicht aktiv, das easyE4-Gerät hat keine IP-Adresse Ethernet-Leitung ist angeschlossen Ethernet-IP-Adresse vorhanden, NET nicht konfiguriert...

  • Seite 74: Ethernet Netzwerk In Betrieb Nehmen

    Installieren Sie das Ethernet Netzwerk entsprechend Ihrer Netzwerkarchitektur (Switch, Router, Firewall, VPN etc.) Falls Sie die easyE4 im Ethernet Netzwerk mit anderen Geräten betreiben möchten und über Internet kommunizieren, müssen für die Netzwerksicherheit Maßnahmen außer- halb der easyE4 vorgesehen werden.

  • Seite 75: Remote Betrieb

    → Abschnitt "Ethernet-Verbindung herstellen", Seite 102 3.3.6 Remote Betrieb Falls Sie das easyE4-Gerät in Betrieb nehmen wollen, ohne an der Maschine oder Anlage zu sein, stellen Sie sicher dass Sie immer den Überblick besitzen, welche Zustände durch Ihr Handeln hervorgerufen werden.

  • Seite 76: Bedienung

    Basisgeräte mit LED-Anzeige zur Diagnose EASY-E4-...-12...CX1 und alle Erwei- terungsgeräte liefern nur eine codierte Anzeige über das Blinkverhalten der LED. → Abschnitt "Einschaltverhalten von Steuerrelais easyE4 mit LED-Anzeige", Seite 66 4.1 Basisgerät mit Display und Tasten Abb. 51: Display und Tastenfeld am EASY-E4-...-12...C1 4.1.1 LCD-Display...

  • Seite 77: Tastenfeld

    4. Bedienung 4.1 Basisgerät mit Display und Tasten Die Einstellung erfolgt am easyE4-Gerät im Menü SYSTEM- OPTIONEN\SYSTEM\ANZEIGE, → Abschnitt "Anzeige", Seite 419 4.1.2 Tastenfeld Löschen im Schaltplan Sonderfunktionen im Schaltplan, Statusanzeige Cursor- Cursor bewegen, Tasten Menüpunkte wählen, Zahlen, Kontakte und Werte einstellen Zurückwechseln, Abbrechen...

  • Seite 78: Cursor-Anzeige

    Bewegen Eingeben Verbinden Den aktuellen Modus erkennen Sie am Aussehen des blinkenden Cursors. Aktuelle Auswahl blinkt im easyE4- Display. œ Im Modus Bewegen positionieren Sie den Cursor mit den Cursor-Tasten auf dem Schaltplan, um einen Strompfad, einen Kontakt, eine Relaisspule oder die Auswahlposition einer Spulenfunktion oder einer NET-ID anzuwählen.

  • Seite 79: Betriebsarten Der Easye4

    Programm abgearbeitet. das NET bedient, (ETHERNET, WEB-Server und Modbus-TCP) das Prozessabbild der Ausgänge ausgegeben. easyE4-Geräte mit Display startet nicht mit der Betriebsart RUN, wenn Sie das Anlauf- verhalten ANLAUF RUN deaktivieren. easyE4-Geräte mit LED-Anzeige weisen ein abweichendes Startverhalten auf. Hier sind die Funktionen ANLAUF RUN und ANLAUF KARTE automatisch aktiviert, da keine Bedienhandlungen für einen manuellen Start möglich ist.
  • Seite 80 Der Wechsel der Betriebsart, das Umschalten von RUN auf STOP und umgekehrt, erfolgt im Hauptmenü am Gerät,→ Abschnitt "Menü STOP RUN zur Betriebsart", Seite Ist kein Programm auf der easyE4 hinterlegt, kann nicht in die Betriebsart RUN gewechselt werden. Eine Konfiguration ist ebenfalls nicht möglich.

  • Seite 81: Bediensystematik Der Menüauswahl Und Werteingabe

    Drücken Sie die Taste OK. Das Hauptmenü erscheint. Der Scrollbalken an der rechten Seite weißt Sie auf weitere Menüpunkte hin. Da die Anzeige nur 6 Zeilen umfasst, müssen Sie ggf. mit den Cursor-Tasten weiteren Zeilen scrollen. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 82 4. Bedienung 4.3 Bediensystematik der Menüauswahl und Werteingabe Tab. 7: Hauptmenü STOP ✓ RUN PARAMETER STELLE UHR KARTE INFORMATION SYSTEM OPTIONEN PROGRAMME easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 83: Übersicht Zu Den Menüs Am Gerät

    STOP  RUN ✓ NEIN NEIN Siehe auch → Abschnitt "Betriebsarten der easyE4", Seite 76 4.4.3 Menü Parameter In diesem Untermenü erfolgt die Auflistung der verwendeten Funktionsbausteine im aktuellen Programm. Zur Laufzeit können so Konstanten im Programm geändert wer- den ohne das das Programm selbst gestoppt oder neu übertragen werden muss.

  • Seite 84: Menü Stelle Uhr

    Tab. 16: Stelle Uhr Tab. 17: Stelle Uhr Tab. 18: Stelle Uhr\Uhr- STOP ✓ RUN UHRZEIT&DATUM zeit&Datum PARAMETER SOMMERZEIT DD-MM-YYYY STELLE UHR FUNKUHR FR 13.08.2018 KARTE 12:03:04 INFORMATION SYSTEM-OPTIONEN PROGRAMME Tab. 19: Stelle Uhr\Som- merzeit Keine ✓ MESZ REGEL easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 85 4. Bedienung 4.4 Übersicht zu den Menüs am Gerät Tab. 20: Stelle Uhr\Funkuhr FUNKUHR AKTIV : JA EINGANG : I01 DIFFERENZ : +000 Siehe auch → Abschnitt "Uhrzeit und Datum einstellen", Seite 441 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 86: Menü Karte

    GEBE FREI Tab. 26: Karte\Information VORHANDEN: FORMATIERT: GROESSE xxxMB FREI XXXMB Siehe auch → Abschnitt "microSD-Speicherkarte", Seite 445 → Abschnitt "Programme übertragen von und zur Speicherkarte", Seite 132 → Abschnitt "Konfiguration Speicherkarte und Geräte-ID", Seite 440 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 87: Menü Information

    DNS SERVER 000.000.000.000 WEB SERVER: ✓ HTTP PORT: MODBUS TCP KEEPALIVE: 0060 Tab. 30: Infor- Anzeige der Versionen auf dem easyE4 mation\System Angabe vom Gerätetyp E4-UC-12RC1 OS: Betriebssystem -Version :1.00 :0086 B: Build-Version der Firmware :0x7C264EBF CRC: Ergebnis der zyklische Redundanzprüfung Zum Update vom Betriebssytem →...

  • Seite 88: Menü System-Optionen

    Löscht das Programm Tab. 36: System-Optionen\ LOESCHE PROGR.? im easyE4-Gerät NEIN Tab. 37: System-Optio- nen\Net NET-VERBAND: NET-ID: BUSDELAY: REMOTE RUN Tab. 38: System-Optio- nen\Ethernet ADRESS MODE IP ADDRESS SUBNET MASK GATEWAY ADDRESS DNS SERVER Siehe auch easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 89 → Abschnitt "Systemeinstellungen", Seite 417 → Abschnitt "Sicherheit - Passwortschutz", Seite 434 → Abschnitt "Ein NET aufbauen", Seite 487 → Abschnitt "Webserver einrichten", Seite 510 → Abschnitt "Modbus-TCP", Seite 493 → Abschnitt "E-Mail-Funktion", Seite 512 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 90: Menü Programm

    4.4 Übersicht zu den Menüs am Gerät 4.4.8 Menü Programm Dieses Menü ist nur verfügbar im Auslieferungszustand der easyE4 und oder wenn ein Programm, das mit der Pro- grammiermethode EDP erstellt wurde im easyE4-Gerät gespei- chert ist. In diesem Menü können Sie direkt ein Programm in der Programmiermethode EDP auf dem easyE4-Gerät erstellen.

  • Seite 91: Das Erste Edp-Programm

    Nachfolgend werden Sie exemplarisch Schritt für Schritt Ihr erstes Programm in der easy Device Programming (EDP)-Programmiermethode erstellen und damit einen Schaltplan verdrahten. Dabei lernen Sie alle Regeln kennen, um ein easyE4-Gerät bereits nach kurzer Zeit für Ihre eigenen Projekte einzusetzen. Wie bei einer her- kömmlichen Verdrahtung benutzen Sie im Programm Kontakte und Relais.

  • Seite 92: Schaltplan Erstellen

    Navigation im Schaltplan Abb. 54: Felder im Schaltplan Die ersten vier Spalten sind die Kontaktfelder, die fünfte Spalte bildet das Spulenfeld. Jede Zeile ist ein Strompfad. Das easyE4 legt den ersten Kontakt automatisch an Spannung. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 93 4. Bedienung 4.5 Das erste EDP-Programm Gegeben ist das folgende Beispiel für eine Lampenansteuerung. Das easyE4-Gerät übernimmt die Verdrahtung und die Aufgaben der unterlegten Schaltung. Abb. 55: Lampenansteuerung Abb. 56: Schaltplan mit Eingängen I01, I02 und Ausgang Q1 Verdrahten Sie nun den Schaltplan wie nachfolgend beschrieben.
  • Seite 94 Da kein dritter Schaltkontakt benötigt wird, können Sie die Kontakte nun direkt bis zum Spulenfeld verdrahten. Verdrahten Für das Verdrahten stellt ein easyE4-Gerät im Schaltplan ein eigenes Werkzeug bereit, den Verdrahtungsstift . Mit der Taste ALT aktivieren Sie den Stift . und mit den Cursor-Tasten bewegen Sie ihn.
  • Seite 95 Mit der Taste ESC verlassen Sie die Schaltplananzeige. In der Zeile 6 erscheint das Menü SICHERN. Sichern I001---I002----------------Ä Q001 SICHERN Abb. 59: Menüpunkt SICHERN in der Statuszeile Drücken Sie die Taste OK zur Bestätigung. Der Schaltplan wird gespeichert. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 96: Schaltplan Testen

    Zahlen. Test über die Stromflussanzeige Wechseln Sie in die Schaltplananzeige und betätigen Sie den Taster S1. Das Relais zieht an und das easyE4-Gerät zeigt den Stromfluss mit einer Doppellinie an. I001===I002===========Ä Q001 Abb. 60: Anzeige Stromfluss 1 Anzeige Stromfluss: Eingänge I001 und I002 sind geschlossen, Relais Q1 ist angezogen...
  • Seite 97 Relais Q1 ist abgefallen Mit der Taste ESC wechseln Sie zurück zur Statusanzeige. Um Teile eines Schaltplanes zu testen, muss dieser nicht fertiggestellt sein. Das easyE4-Gerät ignoriert offene, noch nicht funktionierende Ver- drahtungen und führt nur die fertigen Verdrahtungen aus. Stromflussanzeige mit Zoomfunktion Zur besseren Übersicht können Sie eine verkleinerte Darstellung des Schaltplans anzei-...

  • Seite 98: Programm Löschen

    NET-Parametrierung. Um das Programm in easyE4-Gerät zu löschen, gehen Sie folgendermaßen vor: Um den Schaltplan zu erweitern, zu löschen oder zu ändern, muss easyE4 in der Betriebsart STOP stehen. Schalten Sie das easyE4-Gerät in die Betriebsart STOP.
  • Seite 99 4. Bedienung 4.5 Das erste EDP-Programm Wählen Sie LOESCHE PROGRAMM. Das easyE4-Gerät blendet eine Rückfrage ein. Wählen Sie den Eintrag JA aus. Drücken Sie die Taste OK, um das Programm zu löschen oder drücken Sie die Taste ESC, um den Löschvorgang abzubrechen.

  • Seite 100: Programm Auf Das Easye4-Gerät Übertragen

    4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen 4.6 Programm auf das easyE4-Gerät übertragen Zur direkten Übertragung eines fertigen *.e70 Programms auf das easyE4-Gerät stehen zwei Wege zur Verfügung: über eine microSD-Speicherkarte über eine direkte Ethernet-Verbindung zwischen PC und easyE4 4.6.1 Übertragung mit der microSD-Speicherkarte Voraussetzungen Sie benötigen vorübergehend eine geeignete microSD-Speicherkarte, mit maximal...
  • Seite 101 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen easySoft 7 Ansicht Projekt Abb. 64: Beispielprogramm geöffnet Im folgenden Fenster Ordner wählen wird nach einem Verzeichnis gefragt für die Anlage der Ordner LOGS und PROGRM, die von der easySoft 7 benötigt werden.
  • Seite 102 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen easySoft 7 Ansicht Projekt\Projekt\Karte... Abb. 65: Anzeige der Speicherkarte Unter Karte können Sie den Speicherort, das Laufwerk in dem sich die microSD-Spei- cherkarte befindet festlegen. Des Weiteren werden dort die erfassten Angaben zur Speicherkarte angezeigt.
  • Seite 103 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen Es öffnet sich ein weiteres Fenster Auswahl der Datei. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 104 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen In diesem Fenster geben Sie den Namen ein, wie das Programm auf dem Gerät easyE4 heissen soll. Achten Sie bei der Schreibweise auf die Konventionen, maximal 14 Zeichen, Ziffern oder Buchstaben. Legen Sie im Eingabefeld einen neuen Eintrag an.

  • Seite 105: Ethernet-Verbindung Herstellen

    → Abschnitt "microSD einsetzen", Seite 52 Das easyE4-Gerät ist einsatzbereit. Legen Sie die Versorgungsspannung unter Beachtung der Sicherheitshinweise an. Das easyE4-Gerät beginnt, je nach Betriebsart mit der Abarbeitung vom Pro- gramm. oder Übertragen Sie das Programm von der microSD-Speicherkarte in das Gerät, wenn Sie das Programm nicht als Startprogramm festgelegt haben.
  • Seite 106 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen Die IP-Adressen vom PC und dem easyE4-Basisgerät müssen in einem Bereich liegen, d.h. die ersten zwei oder drei Pakete der IP-Adresse müssen gleich lauten, aber sich im letzten Paket unterscheiden und ungleich 0 sein.
  • Seite 107 4. Bedienung 4.6 Programm auf das easyE4-Gerät übertragen Richten Sie am PC in ihrem Betriebssystem eine neue ETHERNET-Verbindung ein. Installieren Sie dazu im Windows Netzwerk- und Freigabecenter eine LAN-Verbindung über Internetprotokoll Version 4 (TCP/IPv4) und geben Sie eine IP-Adresse im gleichen Bereich an, aber einer eigenen Gerätenummer.

  • Seite 108: Programmierung Am Gerät

    5. Programmierung am Gerät 5.1 Programm 5. Programmierung am Gerät Dieses Kapitel beschreibt, wie Sie mit der Anzeige und dem Tastenfeld easyE4-Kon- takte und Spulen verdrahten. 5.1 Programm Ein easyE4-Programm besteht aus den notwendigen Systemeinstellungen für das easyE4-Gerät, NET, Passwort und Betriebsparameter...

  • Seite 109: Schaltplan-Anzeige

    5. Programmierung am Gerät 5.2 Schaltplan-Anzeige 5.2 Schaltplan-Anzeige Der Schaltplan, das Programm mit dem die easyE4 arbeitet, wird im Hauptmenü unter Programm angezeigt. Programme/Schaltplan Abb. 69: Schaltplan-Anzeige Kontakte und Spulen von Relais verdrahten Sie im easyE4-Schaltplan von links nach rechts, vom Kontakt zur Spule.
  • Seite 110 Verfügung steht, wird die Anzahl der freien Bytes ange- zeigt. Die Schaltplan-Anzeige hat eine Doppelfunktion: Im STOP-Betrieb bearbeiten Sie hier den Schaltplan. Im RUN-Betrieb kontrollieren Sie hier den Schaltplan anhand der Stromflussanzeige. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 111: Elemente Des Schaltplans

    5. Programmierung am Gerät 5.3 Elemente des Schaltplans 5.3 Elemente des Schaltplans Ein Schaltplan ist eine Abfolge von Befehlen, die das easyE4-Gerät in der Betriebsart RUN zyklisch bearbeitet. Im Schaltplan werden Kontakte und Spulen miteinander verbunden. In der Betriebsart RUN wird entsprechend dem Stromfluss und der Spulenfunktion eine Spule ein- oder ausgeschaltet.

  • Seite 112: Spulen

    Zustand Ein (1) oder Aus (0). Die Einstellmöglichkeiten für Ausgangs- und Hilfs- relais werden mit den Spulenfunktionen beschrieben. Ein easyE4-Gerät stellt Ihnen verschiedene Relaistypen sowie Funktionsbausteine und deren Spulen (Eingänge) für die Verdrahtung in einem Schaltplan zur Verfügung.
  • Seite 113 Das Relais verhält sich wie ein bistabiles Kippglied. Abb. 71: Wirkdiagramm „Stromstoßrelais“ Eine Spule wird bei Spannungsausfall und in der Betriebsart STOP automatisch aus- geschaltet. Ausnahme: Remanente Spulen verbleiben im Zustand 1. Siehe auch easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 114 Eine Spule negieren (inverse Schützfunktion) Das Ausgangssignal folgt invertiert dem Eingangssignal, das Relais arbeitet wie ein Schütz, dessen Kontakte negiert sind. Wird die Spule mit dem Zustand 1 angesteuert, schaltet die Spule ihre Schließerkontakte auf den Zustand 0. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 115 Bei einem Abfall des Spulen-Zustandes von 1 auf 0 schaltet die Spule für eine Zykluszeit ihre Schließer-Kontakte auf den Zustand 1. Abb. 76: Wirkdiagramm „Zyklusimpuls“ bei negativer Flanke Eine gesetzte Spule wird bei Spannungsausfall und in der Betriebsart STOP automatisch ausgeschaltet. Remanente Spulen behalten ihren logischen Zustand easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 116: Merker Und Analog-Operanden

    Sie zur Speicherung der booleschen Zustände 0 oder 1. Ein Merker-Bit wird auch Hilfsrelais genannt. Daneben verwalten easyE4-Geräte die Merker-Bits auch in Merker-Bytes (MB), in Mer- ker-Worten (MW) und in Merker-Doppelworten (MD). Ein Merker-Byte besteht aus 8 Merker-Bits, ein Merker-Wort aus 16 Merker-Bits und ein Merker-Doppelwort aus 32 Merker-Bits.
  • Seite 117 MB4 oder M32, bleibt der letzte Schreibvorgang erhalten. Wenn Sie folgende Verwendungsregeln einhalten, kann es nicht zu Dop- pelbelegungen von Merker-Bits kommen. Für easyE4 mit den Merker-Bits M01-M96 verwenden Sie Merker-Byte, beginnend mit MB13, Merker-Worte beginnend mit MW07, Merker-Doppelworte beginnend mit MD04.
  • Seite 118 5. Programmierung am Gerät 5.3 Elemente des Schaltplans easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 119: Mit Kontakten Und Spulen Arbeiten

    5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten 5.4 Mit Kontakten und Spulen arbeiten Schalter, Taster und Relais aus einem herkömmlichen, fest verdrahteten Schaltplan ver- drahten Sie im easyE4-Schaltplan über Eingangskontakte und Relaisspulen. Fest verdrahtet Mit einem easyE4-Gerät verdrahtet easyE4-Anschluss Schließer S1 an Eingangsklemme I1...

  • Seite 120: Kontakte Eingeben Und Ändern

    5.4 Mit Kontakten und Spulen arbeiten 5.4.1 Kontakte eingeben und ändern Abb. 78: Legende Kontaktdarstellung Einen Eingangskontakt wählen Sie im easyE4-Gerät über den Kontaktnamen und die Kontaktnummer. Beispiel: Eingangskontakt Basisgerät oder Kontakt eines Funktionsbausteines besteht aus dem abgekürzten Bausteinnamen, der Nummer und der Kontaktfunktion.

  • Seite 121: Spulen Eingeben Und Ändern

    → Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149 Werte für Kontakt- und Spulenfelder ändern Sie im Modus Eingeben. Der Wert, der geändert werden kann, blinkt. Das easyE4-Gerät gibt bei der Eingabe in einem leeren Feld Ä Q 001 den Kontakt oder die Spule vor.
  • Seite 122 (eine angewählte Stelle wird in der folgenden Abbildung hellgrau dargestellt). Ändern Sie mit den Cursor-Tasten den Wert an der Stelle. Das easyE4-Gerät beendet den Modus Eingeben, sobald Sie ein Kontakt- oder Spu- lenfeld mit den Cursor-Tasten oder der Taste OK verlassen.

  • Seite 123: Kontakte Und Spulen Löschen

    Kontakt- und Spulenfeldern und mit den Cursor-Tasten zwischen den Strompfaden. Beenden Sie den Modus Verbinden mit derTaste ALT. Das easyE4-Gerät beendet den Modus automatisch, sobald Sie den Stift auf ein beleg- tes Kontakt- oder Spulenfeld bewegen. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 124: Verbindungen Löschen

    5.4.7 Strompfad einfügen Die Schaltplananzeige stellt drei der 256 Strompfade gleichzeitig in der Anzeige dar. Strompfade außerhalb der Anzeige – auch leere – rollen im Display der easyE4 auto- matisch in die Schaltplananzeige, wenn Sie den Cursor über die obere oder untere Anzeigengrenze bewegen.

  • Seite 125: Strompfad Löschen

    5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten 5.4.8 Strompfad löschen Das easyE4-Gerät entfernt nur leere Strompfade (ohne Kontakte oder Spulen). Löschen Sie alle Kontakte und Spulen aus dem Strompfad. Stellen Sie den Cursor auf das erste Kontaktfeld des leeren Strompfades.

  • Seite 126: Eingabe Des Schaltplans Abbrechen

    Bei erfolgreicher Suche gelangen Sie automatisch zum gewünschten Kontakt- oder Spu- lenfeld im Schaltplan. 5.4.13 Mit Cursor-Tasten schalten Ein easyE4-Gerät bietet die Möglichkeit, die vier Cursor-Tasten als fest verdrahtete Ein- gänge im Schaltplan zu benutzen. Eingesetzt werden können die P-Tasten zum Testen von Schaltungen oder für den Hand- betrieb.
  • Seite 127 I5 schaltet auf Cursor-Bedienung um und entkoppelt über Strompfad I 01 Abb. 88: I5 schaltet auf Cursor-Tasten um. Das easyE4-Gerät wertet Eingaben über die P-Tasten nur dann aus, wenn die Statusanzeige dargestellt wird. Über die Anzeige im Statusmenü erkennen Sie, ob die P-Tasten im Schaltplan genutzt werden.

  • Seite 128: Schaltplan Kontrollieren

    5.4.14 Schaltplan kontrollieren Im easyE4-Gerät ist eine Stromflussanzeige integriert, mit der Sie die Schaltzustände der Kontakte, Relais- und Funktionsbausteinspulen im Betrieb verfolgen können. Die Schaltplananzeige hat, abhängig von der Betriebsart, zwei Funktionen: STOP: Erstellen des Schaltplans.

  • Seite 129: Sprünge

    Absprungstelle befindet sich im Schaltplan und Sprungziel im Baustein-editor Der Einsatz von Sprüngen im Bausteinplan wird erklärt unter "LB - Sprungmarke", Seite 353 und "JC - Bedingter Sprung", Seite 349. Das easyE4-Gerät erlaubt den Einsatz von bis zu 32 Sprüngen. Schaltplan-Elemente für Sprünge im Schaltplan Kontakt (Schließer1))
  • Seite 130 5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten Aufgrund der Arbeitsweise von easyE4 werden Rück- wärtssprünge nicht ausgeführt. Ist die Sprungmarke in Vor- wärtsrichtung nicht vorhanden, wird zum Ende des Schaltplans gesprungen. Der letzte Strompfad wird ebenso übersprungen.

  • Seite 131: Net-Operanden Im Schaltplan Verdrahten

    Sie haben im Schaltplan einen Operanden I.., Q.., R.., RN.. oder SN.. ausgewählt und befinden sich im Eingabemodus. Dieser Modus wird durch einen blinkenden Operanden angezeigt. ú Bewegen Sie den Cursor mit der Cursortaste in die Position links vom Ope- randen. Als Startwert erscheint eine blinkende Null. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 132 Put (PT) und Get (GT) werden eingesetzt um Doppelwort-Operanden über das NET auszutauschen. Mehr Informationen zu den Herstellerbausteinen: → Abschnitt "Arbeiten mit Funk- tionsbausteinen", Seite 136 .→ Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149 SN-RN-Kombination für Bitaustausch im NET Schreiben über SN easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 133: Sn-Rn-Beispiel

    C01 verknüpft. NET-Operanden GT.. (Empfangen), PT.. (Senden) und SC.. (Datum und Uhrzeit setzen) Die Funktionsbausteine sind vom Datentyp 32-Bit. Sie funktionieren nur, wenn das NET im ordnungsgemäßen Betrieb ist, NET-Merker n, N, MB, MW, MD easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 134 5. Programmierung am Gerät 5.4 Mit Kontakten und Spulen arbeiten Von jedem Teilnehmer der die NET-Merker beschreibt , kann in jedem anderen Teil- nehmer gelesen werden Abb. 91: Teilnehmer 1 Abb. 92: Teilnehmer 2 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 135: Programme Übertragen Von Und Zur Speicherkarte

    Gerät selbst befindet, automatisch auf das Gerät übertragen und ausgeführt. Ein Übertragen von Programmen kann am easyE4-Gerät selbst durchgeführt werden oder mit Hilfe dereasySoft 7, wenn diese mit der easyE4 verbunden ist. Ein Transfer durch Stecken der Speicherkarte im PC wird der- zeit nicht unterstützt.

  • Seite 136: Untermenü Programme

    Name Programm 1 ✓ Name Programm 2 Name Programm 3 Am Zeilenende symbolisiert der Haken ✓ das Programm, mit welchem das easyE4- Gerät startet, sobald Versorgungsspannung anliegt. Ist die Display-Anzeige leer, sind keine Programme auf der Speicherkarte abgelegt. Wählen Sie das STARTPROGRAMM aus.
  • Seite 137 Am Zeilenende symbolisiert der Haken ✓ das Programm, welches derzeit in der Betriebsart STOP im Gerät aktiv ist, blinkend die aktuelle Anwahl. Wählen Sie das Programm aus, welches auf das Gerät übertragen werden soll. Bestätigen Sie die Auswahl mit der Taste OK. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 138 Überschreibt das angewählte Programm mit dem Programm aus PROG. der easyE4 SPEICHERE ermöglicht das Abspeichern des aktuellen Programms der UNTER easyE4 unter einem neuen Namen Siehe auch → Abschnitt "microSD-Speicherkarte", Seite 445 → Abschnitt "Konfiguration Speicherkarte und Geräte-ID", Seite 440 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 139: Arbeiten Mit Funktionsbausteinen

    Bausteineditor die IST- und SOLL-Wertparameter für die Ein- und Ausgänge festlegen. Oder umgekehrt: Sie erstellen den Funktionsbaustein im Bausteineditor, legen die Para- meter fest und verwenden ihn dann im Schaltplan. Bei easyE4-Geräten können Sie maximal 255 Herstellerbausteine in der Bausteinliste einsetzen.
  • Seite 140 über den Schaltplan mit dem Parametersatz-Zeichen „+“ freigeben und mit „–“ sperren. Wählen Sie mit den Cursor-Tasten den zu ändernden Parameter, bei- spielsweise den Zeitbereich S aus. Ändern Sie mit den Cursor-Tasten den Parameterwert, beispielsweise auf den Zeitbereich M:S. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 141: Bausteinliste

    Drücken Sie die Taste ESC, um den Schaltplan mit dem neu eingefügten Funk- tionsbaustein zu sichern. Beantworten Sie die folgende Abfrage SICHERN mit der Taste OK. Der Schaltplan wird gesichert und das easyE4-Gerät wechselt zur nächst höheren Menüebene. 5.6.2 Bausteinliste Über die Bausteinliste führt der Weg zum Bausteineditor.

  • Seite 142: Parametrierung Im Bausteineditor

    Zeitrelais Schaltfunktion: Ansprechverzögert mit Zufallszeit Zeitbereich: M:S (Minute:Sekunde) SOLL-Zeit >I1: 20 min 30 s IST-Zeit QV>: Wird auf MD96 kopiert Operanden am Eingang eines Herstellerbausteines zuweisen Dem Eingang eines Herstellerbausteines dürfen folgende Operanden zugewiesen wer- den: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 143 Zum Beispiel der Funktionsbaustein T - Zeitrelais schaltet nicht mehr in der erwarteten Weise, wenn er mit negativem Zeitsollwert angesteuert wird. Da das easyE4-Gerät während der Parametrierung diese Situation nicht vorhersehen kann, müssen Sie Vorsorge treffen und solche Zustände abfangen.
  • Seite 144 Weiterverarbeitung im Schaltplan verwendet. Mit ALT kann die Anzeige zwischen Sollwerten und Istwerten gewechselt wer- den. Beispiel >I1= Istwert, hier vom Ausgang des Zählers C 01. >I2= Konstante 1095. QV> = Merker-Doppelwort MD56. Sollwerte Istwerte easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 145: Menüpunkt Parameter

    5.6.5 Funktionsbaustein löschen Möchten Sie einen Funktionsbaustein entfernen, sollten Sie diesen aus dem Schaltplan und aus der Bausteinliste löschen. Voraussetzung: Das easyE4-Gerät befindet sich in der Betriebsart STOP. Wechseln Sie in die Schaltplananzeige Hauptmenü -> PROGRAMME -> SCHALTPLAN. Bewegen Sie den Cursor im Schaltplan nacheinander auf alle Kontakt- und Spu- lenfelder, in denen der zu löschende Funktionsbaustein verwendet wird und...
  • Seite 146 Beachten Sie nachfolgende Tipps. Tipps für das Arbeiten mit Herstellerbausteinen Aktuelle IST-Werte werden gelöscht, wenn Sie die Versorgungsspannung aus- schalten oder ein easyE4-Gerät in die Betriebsart STOP schalten. Ausnahme: Remanente Daten behalten ihren Zustand, → Abschnitt "Remanenz-Funk- tion", Seite 431.
  • Seite 147 Dabei wird automatisch das 32-Bit-Datenformat verwendet. Dies ermöglicht auch die Übergabe negativer Werte. Für den RUN-Betrieb gilt: Ein easyE4-Gerät bearbeitet die Herstellerbausteine nach dem Durchlaufen des Schaltplans. Dabei wird der letzte Zustand der Spulen beachtet. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 148: Merker-Bereiche Organisieren

    5. Programmierung am Gerät 5.7 Merker-Bereiche organisieren 5.7 Merker-Bereiche organisieren In der easyE4 stehen 1024 Byte als Datenspeicher zur Verfügung. Auf diesen Datenspeicher kann teilweise byteweise, wortweise, doppelwortweise und teilweise auch bitweise zugegriffen werden. Mit 4 verschiedenen Operanden, die jeweils eine eigene Adressierung haben, kann auf den selben Datenbereich zugriffen werden.
  • Seite 149 Der Bit modifizierte Zugriff endet mit MB 64, ab hier geht es nur noch byte- ,wort- oder doppelwortweise. Der Byteweise Zugriff endet bei MB 512. Ab da kann nur noch wort- oder dop- pelwortweise zugriffen werden. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 150 11/18 MN050009 DE www.eaton.com...

  • Seite 151: Funktionsbausteine

    6. Funktionsbausteine 6. Funktionsbausteine easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 152: Übersicht Zu Funktionsbausteinen

    "CI - Inkrementalwertzähler", Seite 213 → Seite Arithmetik- und Analogbausteine "Arithmetik- und Analogbausteine", Seite 219 → Seite "AR - Arithmetik", Seite 224 → Seite "CP - Vergleicher", Seite 229 → Seite "LS - Wertskalierung", Seite 232 → Seite easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 153 "TB - Tabellenfunktion", Seite 302 → Seite " ", Seite 257 → Seite NET-Bausteine "NET-Bausteine", Seite 307 → Seite "PT - Wert in das NET stellen", Seite 310 → Seite "SC - Uhr über NET synchronisieren", Seite 313 → Seite easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 154: Interrupt-Bausteine

    "IE - Flankengesteuerter Interrupt-Baustein", Seite 379 → Seite "IT - Zeitgesteuerter Interrupt-Baustein", Seite 385 → Seite 6.1.3 Anwenderbaustein - eigene Bausteine gestalten Anwenderbausteine sind nur in der easySoft 7 verfügbar. "UF - Anwenderbaustein", Seite 392 → Seite 392 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 155: Zeitbausteine

    6.1 Übersicht zu Funktionsbausteinen 6.1.4 Zeitbausteine 6.1.4.1 HW - Wochen-Zeitschaltuhr Allgemeines  easyE4 Basisgeräte stellen 32 Wochen-Zeitschaltuhren HW01…HW32 zur Verfügung. Jede Wochen-Zeitschaltuhr umfasst 4 Kanäle. Diese Kanäle wirken alle gemeinsam auf den Baustein-Ausgang Q1 der Wochen-Zeitschaltuhr. Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149...

  • Seite 156: Baustein-Ausgänge Beschreibung

    Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs Parametersatz easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 157: Beschreibung

    Es ist also nicht möglich, nur die Uhrzeit einzugeben. Wenn Sie bei laufender Eingabe während des Betriebes oder der Simulation den Wochentags löschen (DEL-Taste) führt das automatisch zum Löschen der Uhrzeit. Die Eingabe der Uhrzeit führt automatisch auch zum Anlegen des Wochentags mit Voreinstellung »Sonntag«. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 158 Ausschalten fest. Gewünscht ist, dass von Freitag bis Sonntag in der Zeit von 10:00 bis 18:00 Uhr die Zeit- schaltuhr schaltet . Abb. 95: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 159 Abb. 98: Abbildung: Register Parameter der Programmansicht Beispiel Einschaltvorgang an einem Tag und Ausschaltvorgang an einem anderen Tag Wenn der Kontakt Q1 - für eine bestimmte Anzahl von Wochentagen - eingeschaltet bleiben soll, verwenden Sie zwei Kanäle. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 160 Beispiel 4 Die Zeiteinstellungen einer Zeitschaltuhr überschneiden sich. Die Uhr schaltet montags um 16:00 Uhr ein, am Dienstag und Mittwoch bereits um 10:00 Uhr. Die Ausschaltzeit liegt montags bis mittwochs bei 22:00 Uhr. Abb. 101: Wirkdiagramm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 161 Abb. 102: Abbildung: Register Parameter der Programmansicht Beispiel 5 Die Schaltuhr soll 24 Stunden schalten. Montags um 0:00 Uhr einschalten und diens- tags um 0:00 Uhr ausschalten. Abb. 103: Wirkdiagramm Die Zeitschaltuhr HW ist wie folgt zu parametrieren: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 162 Die Zeitschaltuhr HW ist wie folgt zu parametrieren: Abb. 105: Register Parameter der Programmansicht HW - Wochen-Zeitschaltuhr HY - Jahres-Zeitschaltuhr OT - Betriebsstundenzähler RC - Echtzeituhr T - Zeitrelais WT - Wochen-Zeitschaltuhr (neu) YT - Jahres-Zeitschaltuhr (neu) easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 163: Hy - Jahres-Zeitschaltuhr

    6.1 Übersicht zu Funktionsbausteinen 6.1.4.2 HY - Jahres-Zeitschaltuhr Allgemeines easyE4 Basisgeräte stellen 32 Jahres-Zeitschaltuhren HY01…HY32 (Hour Year) zur Verfügung. Damit sind 128 Schaltzeiten möglich. Pro Schaltuhr sind vier Kanäle vorhanden: Kanal A, B, C und D. Diese Kanäle wirken alle gemeinsam auf den Baustein-Ausgang Q1 der Jahres-Zeitschaltuhr.

  • Seite 164: Wert-Eingänge

    Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 165 Simulation möglich Parametrierung Ist der Baustein in der easySoft 7 Programmansicht mit Klick ausgewählt, erscheint im Register eine Tabelle mit dem Parametersatz. Abb. 106: Register Jahres-Zeitschaltuhr Parameter HY mit Beispiel für Jahresbereich wählen Zeitbereiche parametrieren easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 166 Erster Kanal ON: 02 -- --, OFF: 25 -- -- bedeutet: Die Jahres-Zeitschaltuhr soll am 2. eines Monats, um 00:00 Uhr, einschalten und nach Ablauf des OFF-Tages - am 26., um 00:00 Uhr - ausschalten. Die Parametrierung easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 167: Überlappende Zeitbereiche Parametrieren

    Die Jahres-Zeitschaltuhr HY01 soll am 1. Januar 2020, um 00:00 Uhr, einschalten und bis 1. Januar 2028, 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter Abb. 107: Abbildung: Eingabemaske in der Programmier-Software easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 168 Die Jahres-Zeitschaltuhr HY01 soll am 5.12. eines jeden Jahres, um 00:00 Uhr, ein- schalten und bis zum 28.12. eines jeden Jahres, um 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 169 Die Jahres-Zeitschaltuhr HY01 soll jedes Jahr in den Monaten 6, 7, 8, 9 und 10 jeweils am 09., um 0:00 Uhr, einschalten und am 17., um 00:00 Uhr, ausschalten. Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren: Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 170 Uhr vom 3., 00:00 Uhr, bis zum 27., 00:00 Uhr. In den Monaten Juni bis Dezember schaltet die Uhr vom 2., 00:00 Uhr, bis zum 19., 00:00 Uhr. HW - Wochen-Zeitschaltuhr HY - Jahres-Zeitschaltuhr OT - Betriebsstundenzähler easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 171 YT - Jahres-Zeitschaltuhr (neu) 6.1.4.8 OT - Betriebsstundenzähler Allgemeines easyE4 Basisgeräte stellen 4 Betriebsstundenzähler-Bausteine OT01…OT04 zur Verfügung. Zusätzlich zu den Stunden werden auch Minuten und Sekunden ausgegeben. Ein Vergleich mit einem ein- gebbaren SOLL-Wert ermöglicht zum Beispiel die Meldung von fäl- ligen Wartungsarbeiten.
  • Seite 172 Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Wert-Eingänge Konstante MD, MW, MB - Merker IA - Analog-Eingänge QA - Analog-Ausgänge QV - Wert-Ausgang eines anderen FBs Sie können den Baustein-Eingängen, welche Biteingänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 173 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 174: Operanden Zuweisen

    Simulation möglich Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. HW - Wochen-Zeitschaltuhr HY - Jahres-Zeitschaltuhr OT - Betriebsstundenzähler RC - Echtzeituhr T - Zeitrelais WT - Wochen-Zeitschaltuhr (neu) YT - Jahres-Zeitschaltuhr (neu) easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 175 6.1 Übersicht zu Funktionsbausteinen 6.1.4.9 RC - Echtzeituhr Allgemeines easyE4 Basisgeräte stellen genau eine Echtzeituhr RC01 zur Verfügung. Mit dem Baustein kann der Datum- und Uhrzeitwert der Geräte-Echt- zeituhr ausgelesen werden. Die Ausgabe erfolgt in 7 einzelnen Para- metern, die selektiv weiterverarbeitet werden können. Wiederkehrende Ereignisse können damit mit einem nachgeschalteten Ver-...

  • Seite 176: Baustein-Ausgänge

    Uhrzeit: Minute Bereich 00..59 Uhrzeit: Sekunde Bereich 00..59 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 177: Parametersatz

    Gerät editiert werden. Simulation möglich Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. HW - Wochen-Zeitschaltuhr HY - Jahres-Zeitschaltuhr OT - Betriebsstundenzähler RC - Echtzeituhr T - Zeitrelais WT - Wochen-Zeitschaltuhr (neu) YT - Jahres-Zeitschaltuhr (neu) easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 178 6. Funktionsbausteine 6.1 Übersicht zu Funktionsbausteinen 6.1.4.10 T - Zeitrelais Allgemeines easyE4 Basisgeräte stellen 32 Zeitrelais (Timer) T01…T32 zur Ver- fügung. Mit einem Zeitrelais verzögern Sie die Schaltdauer und den Ein- und Aus- schaltzeitpunkt eines Schaltkontaktes. Die einstellbaren Zeiten liegen zwischen 5 ms und 99 h 59 min.

  • Seite 179: Bit-Eingänge

    Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 180 Rückfallverzögert mit â Zufallzeit Ansprech-/Rück- es sind zwei Zeitsollwerte zu parametrieren â fallverzögert Ansprech-/Rück- mit Zufallszeitbereich schalten, 2 Zeitsollwerte fallverzögert mit Zufallzeit Impulsformend Normiert unterschiedlich lange Eingangsimpulse auf eine ü feste Impulslänge am Schaltkontakt des Zeitrelais. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 181 Als Konstante parametrierbar: 00:01 bis 99:59 (min:s) H : M Stunden:Minuten Auflösung: 1 Min Als Konstante parametrierbar: 00:01 bis 99:59 (h:min) Parameteranzeige Bausteinparameter und Konstanten können am Gerät edi- + Aufruf möglich tiert werden. Simulation möglich easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 182: Zufallsschalten

    Wert des Analogeinganges stabil ist. Schwankende Analogwerte verschlechtern ein repro- duzierbares Zeitverhalten. Wirkdiagramme Wegen der unterschiedlichen Betriebsarten des Funktionsbausteines ergeben sich die folgenden unterschiedlichen Wirkungsweisen. Wirkungsweise bei Betriebsart Zeitrelais, ansprechverzögert mit und ohne Zufalls- schalten Zufallsschalten easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 183 • Bereich A: Ab dem eingestellten Sollwert läuft die Zeit ab. • Bereich B: Die Zeit läuft nicht ab, weil die Triggerspule frühzeitig abfällt. • Bereich C: Die Stoppspule hält den Ablauf der Zeit an. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 184: Wirkungsweise Bei Betriebsart Zeitrelais, Rückfallverzögert Mit Und Ohne Zufallsschalten

    • Bereich C: Die Resetspule setzt das Relais und den Kontakt. zurück. Wenn die Resetspule abfällt, arbeitet das Relais normal weiter. • Bereich D: Die Resetspule setzt das Relais und den Kontakt während des Ablaufs der Zeit zurück. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 185 • Bereich F: Die Triggerspule fällt zweimal ab. Die Istzeit t1 wird gelöscht und die Sollzeit ts läuft kom- plett ab (Schaltfunktion retriggerbar). Wirkungsweise bei Betriebsart Zeitrelais, ansprech- und rückfallverzögert mit und ohne Zufallsschalten Zeitwert I1: Ansprech-Verzögerungszeit Zeitwert I2: Rückfall-Verzögerungszeit Zufallschalten Der Kontakt des Zeitrelais schaltet zufällig innerhalb der Sollwertbereiche. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 186 • Bereich B: Die Triggerspule fällt vor dem Erreichen der Ansprechverzögerung ab. • Bereich C: Die Stoppspule hält den Ablauf der Ansprechverzögerung an. • Bereich D: Die Stoppspule hat in diesem Bereich keine Wirkung. Abb. 119: Wirkdiagramm Zeitrelais, ansprech- und rückfallverzögert 2 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 187: Wirkungsweise Bei Betriebsart Zeitrelais, Impulsformend

    Bereich H: Der Resetimpuls unterbricht den Ablauf der Zeit. Wirkungsweise bei Betriebsart Zeitrelais, Impulsformend Abb. 121: Wirkdiagramm Zeitrelais, Impulsformend 1 1: Triggerspule T..EN 2: Stoppspule T..ST 3: Resetspule T..RE 4: Schaltkontakt (Schließer) T..Q1 • Bereich A: Der Triggerimpuls ist kurz und wird verlängert. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 188: Wirkungsweise Bei Betriebsart Zeitrelais, Blinkend Synchron Und Asynchron

    3: Resetspule T..RE 4: Schaltkontakt (Schließer) T..Q1 • Bereich A: Das Relais blinkt, solange die Triggerspule angesteuert ist. • Bereich B: Die Stoppspule unterbricht den Ablauf der Zeit. • Bereich C: Die Resetspule setzt das Relais zurück. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 189: Operand Beschreibung

    Die Triggerspule des Bausteines ist hier direkt an einen der Geräte-Eingänge angeschlossen. Ein Merker steuert die Rücksetzspule, ein weiterer die Stoppspule an. T 02Q1--------------------------- Q 01 Ä Abb. 125: Verdrahtung des Bausteinkontaktes Die Meldung des Bausteines geht direkt an einen Geräte-Ausgang. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 190 6.1.4.13 YT - Jahres-Zeitschaltuhr (neu) Allgemeines Dieser Funktionsbaustein ist eine Weiterentwicklung des bereits beste- henden Bausteins HY - Jahres-Zeitschaltuhr. easyE4 Basisgeräte stellen 32 Jahres-Zeitschaltuhren YT01…YT32 (Year Table) zur Verfügung. Mit der Jahres-Zeitschaltuhr können einmalige oder wiederkehrende Schaltereignisse auf einfache Weise parametriert werden.
  • Seite 191 Schaltzeiten realisiert Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 192: Bit-Ausgänge

    Ist für den Funktionsbaustein im Parametersatz/Parameteranzeige/+ Aufruf möglich ausgewählt, können die Schaltzeiten im Menü PARAMETER am Gerät während der Betriebsart RUN / STOP verändert werden. Pro Kanal A…H kann jeweils eines der folgenden Betriebsmodi gewählt werden: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 193 Die Jahres-Zeitschaltuhr YT01 soll am 1. Januar 2020, um 00:00 Uhr, einschalten und bis 1. Januar 2028, 00:00 Uhr, eingeschaltet sein. Die Jahres-Zeitschaltuhr YT ist wie folgt zu parametrieren: Programmansicht/YT01/Register Jahres-Zeitschaltuhr Parameter Abb. 127: Abbildung: Eingabemaske in der Programmier-Software Beispiel 2: Monatsbereiche auswählen easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 194 Die Jahres-Zeitschaltuhr YT01 soll am 01.05. eines jeden Jahres, um 00:00 Uhr, ein- schalten und durchgehend bis zum 2.11. eines jeden Jahres, um 00:00 Uhr, ein- geschaltet sein. Die Jahres-Zeitschaltuhr YT ist wie folgt zu parametrieren: Programmansicht/YT01/Register Jahres-Zeitschaltuhr Parameter easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 195: Wt - Wochen-Zeitschaltuhr (Neu)

    Allgemeines Dieser Funktionsbaustein ist eine Weiterentwicklung des bereits beste- henden Bausteins HW - Wochen-Zeitschaltuhr. easyE4 Basisgeräte stellen 32 Wochen-Zeitschaltuhren WT01…WT32 (WeekTable) zur Verfügung. Mit der Wochen-Zeitschaltuhr WT können wiederkehrende Schaltereignisse auf einfache Weise parametriert wer- den. Dieser Baustein ist speziell dazu konzipiert um Schaltereignisse zu realisieren, die in einem festen Wochenzyklus stattfinden.

  • Seite 196: Wert-Eingänge

    I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Baustein-Ausgänge Beschreibung Anmerkung (Bit) 1: wenn die Einschaltbedingung erfüllt Hier kann direkt ein Ausgang ange- ist. schlossen werden, der die para- metrierten Schaltzeiten realisiert Operanden zuweisen easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 197 Parameteranzeige Bausteinparameter und Konstanten kön- + Aufruf möglich nen am Gerät editiert werden. Simulation möglich Parametrierung Ist der Baustein in der easySoft 7 Programmansicht mit Klick ausgewählt, erscheint im Register eine Tabelle mit dem Parametersatz. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 198: Zählerbausteine

    Für jede Schaltaktion ist ein Kanal erforderlich. Kanal A schaltet um 17:30 h jeden Wochentag ein, Kanal B um 20 h wieder ab. HW - Wochen-Zeitschaltuhr HY - Jahres-Zeitschaltuhr OT - Betriebsstundenzähler RC - Echtzeituhr T - Zeitrelais WT - Wochen-Zeitschaltuhr (neu) YT - Jahres-Zeitschaltuhr (neu) 6.1.5 Zählerbausteine easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 199 6. Funktionsbausteine 6.1 Übersicht zu Funktionsbausteinen 6.1.5.1 C - Zählrelais Allgemeines easyE4 Basisgeräte stellen 32 Zählrelais C01…C32 (Counter) zur Ver- fügung. Jedes Zählrelais kann vorwärts und rückwärts zählen und arbei- tet als Doppelwortzähler. Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149...
  • Seite 200 QV - Wert-Ausgang eines anderen FBs Sie können den Baustein-Eingängen, welche Biteingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 201 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 202: Operanden Zuweisen

    EN bleibt wir- bleibt. Automatisch wird der Para- kungslos. meter auf 0 oder 1 gesetzt abhän- gig vom Funktionsbaustein. Parameteranzeige Bausteinparameter und Kon- + Aufruf möglich stanten können am Gerät edi- tiert werden. Simulation möglich Weiteres Wirkdiagramme easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 203 9: Kontakt (Schließer) C..FB: Unterer Schwellwert erreicht oder unterschritten. 10: C..ZE = 1, wenn IST-Wert gleich Null. 11: C..CY = 1, wenn der Wertebereich verlassen wird. • Bereich A: – Das Zählrelais besitzt den Wert Null. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 204 CI - Inkrementalwertzähler Beispiel Zeit- und Zählrelais 6.1.5.2 CF - Frequenzzähler  easyE4 Basisgeräte stellen 4 Frequenzzähler CF01...CF04 zur Verfügung. Diese schnellen Frequenzzähler sind intern mit den digitalen Geräte-Ein- gängen I01...I04 verbunden und arbeiten unabhängig von der jeweiligen Zykluszeit. Sie können untere und obere Schwellwerte als Ver- gleichswerte eingeben.
  • Seite 205 I03 Zähleingang für den Zähler CF03 I04 Zähleingang für den Zähler CF04 ACHTUNG Vermeiden Sie unvorhersehbare Schaltzustände. Schalten Sie die Funktionsbausteine C, CF, CH, CI nur an einer Stelle im Programm ein. Ansonsten werden vorangegangene Zählerstände überschrieben. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 206: Baustein-Ausgänge

    RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Baustein-Ausgänge easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 207 Wert-Ausgang eines anderen FBs QV Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 208 Maximaler Wert an QV sintervall gewählt 0,1s     500 wird, desto kleiner 0,5s  2 500 kann die zu mes- 1,0s  5 000 sende Frequenz 2,0s 10 000 sein. 5,0s 25 000 10,0s 50 000 Simulation mög- lich easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 209 Wird das Freigabesignal CF..EN zurückgenommen, wird der Ausgabewert auf Null gesetzt. Remanenz Der Frequenzzähler besitzt keine remanenten IST-Werte, da die Frequenz fortwährend neu gemessen wird. C - Zählrelais CF - Frequenzzähler CH - Hochgeschwindigkeitszähler easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 210: Übersicht Zu Funktionsbausteinen

    CI - Inkrementalwertzähler Beispiel Zeit- und Zählrelais 6.1.5.3 CH - Hochgeschwindigkeitszähler Allgemeines easyE4 Basisgeräte stellen 4 schnelle Hochgeschwindigkeitszähler CH01…CH 04 (Counter Highspeed) zur Verfügung. Die schnellen Vor- und Rückwärtszähler sind intern fest mit den digi- talen Geräte-Eingängen I01...I04 verdrahtet und arbeiten unabhängig von der jeweiligen Zykluszeit.
  • Seite 211 Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 212 Gerät editiert werden. Simulation möglich Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 213 Baustein-Eingang EN bleibt wir- Funktionsbausteine erhalten kungslos. bleibt. Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funktionsbaustein. Parameteranzeige Bausteinparameter und Konstanten + Aufruf möglich können am Gerät editiert werden. Simulation möglich Weiteres Wirkdiagramm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 214 9: Kontakt (Schließer) CH..FB: Unterer Schwellwert erreicht oder unterschritten. 10: CH..ZE = 1, wenn IST-Wert gleich Null. 11: CH..CY = 1, wenn der Wertebereich verlassen wird. • Bereich A: – Das Zählrelais besitzt den Wert Null. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 215 Betriebsart von RUN nach STOP sowie beim Abschalten der Spannungsversorgung erhalten. Wird das Gerät in der Betriebsart RUN gestartet, arbeitet das Zählrelais mit dem nullspannungssicher gespeicherten IST-Wert weiter. C - Zählrelais CF - Frequenzzähler CH - Hochgeschwindigkeitszähler CI - Inkrementalwertzähler Beispiel Zeit- und Zählrelais easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 216 6.1 Übersicht zu Funktionsbausteinen 6.1.5.4 CI - Inkrementalwertzähler Allgemeines zum Inkrementalwertzähler CI easyE4 Basisgeräte stellen 2 schnelle Zweifach-Inkrementalwertzähler CI01...CI 02 (Counter Incremental) zur Verfügung. Die schnellen Inkre- mentalwertzähler sind intern fest mit den digitalen Geräte-Eingängen I01...I02 oder I03...I04 verdrahtet und arbeiten unabhängig von der jewei- ligen Zykluszeit.
  • Seite 217 Zählrelais wird verringert und am Ausgang QV ausgegeben. Abb. 137: Funktionsbaustein CI rückwärts zählend; QV=QV-4 ACHTUNG Vermeiden Sie unvorhersehbare Schaltzustände. Schalten Sie die Funktionsbausteine C, CF, CH, CI nur an einer Stelle im Programm ein. Ansonsten werden vorangegangene Zählerstände überschrieben. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 218 RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Baustein-Ausgänge easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 219 Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs Parametersatz easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 220 Parameteranzeige Bausteinparameter und Konstanten kön- + Aufruf möglich nen am Gerät editiert werden. Simulation möglich Weiteres Wirkdiagramm Abb. 138: Wirkdiagramm Schneller Inkrementalwertzähler Legende zur Abbildung 1: Einer der Geräte-Eingänge I01...I04 2: Oberer Schwellwert SH easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 221 Falls ein Zählrelais remanent ist, bleibt der IST-Wert beim Wechsel der Betriebsart von RUN nach STOP sowie beim Abschalten der Spannungsversorgung erhalten. Wird das Gerät in der Betriebsart RUN gestartet, arbeitet das Zählrelais mit dem nullspannungssicher gespeicherten IST-Wert weiter. C - Zählrelais CF - Frequenzzähler easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 222: Arithmetik- Und Analogbausteine

    CI - Inkrementalwertzähler Beispiel Zeit- und Zählrelais 6.1.6 Arithmetik- und Analogbausteine 6.1.6.1 A - Analogwertevergleicher Allgemeines easyE4 Basisgeräte stellen 32 AnalogwertevergleicherA01…A32 zur Verfügung. Mit einem Analogwerte-Vergleicher bzw. Schwellwertschalter kön- nen analoge Eingangswerte mit einem SOLL-Wert verglichen wer- den. Allgemeine Hinweise zur Verwendung von Funktionsbausteinen fin- den Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149...
  • Seite 223 RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Betriebsarten easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 224: Beschreibung Anmerkung

    Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs Parametersatz easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 225 – Erreicht der Istwert den Sollwert, schaltet der Kontakt. – Der Istwert verändert sich und fällt unter den Wert Sollwert minus Hysterese. – Der Kontakt geht in seine Ruhelage. • Bereich B: Vergleich I1 kleiner I2 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 226: Beispiel Für Eine Parametrierung Des Ar Am Gerätedisplay

    Vergleichswert 1, wird mit dem Vergleichswert 2 an >I2 verglichen, Wertebereich: -2147483648 - +2147483647 >F1 Verstärkungsfaktor für >I1 (>I1 = >F1. Wert) Wertebereich: -2147483648 - +2147483647 >I2 Vergleichswert 2 I1, Wertebereich: -2147483648 - +2147483647 >F2 Verstärkungsfaktor für >I2 (>I2 = >F2. Wert) Wertebereich: - easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 227 MM - Min-/Maxfunktion PW - Pulsweitenmodulation 6.1.6.2 AR - Arithmetik Allgemeines easyE4 Basisgeräte stellen 32 Bausteine AR01…AR32 zur Verfügung. Damit können die vier Grundrechenarten ausgeführt werden: addieren, subtrahierem, multiplizieren und dividieren. Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149 Wirkungsweise Der Baustein verknüpft die an den Baustein-Eingängen I1 und I2 anliegenden Werte mit...

  • Seite 228: Bit-Eingänge

    QV beinhaltet den letzten gül- tigen Wert, da ein Überlauf statt- fand. Das Carry- Bit AR..CY erhält den Zustand »1«. MUL – Multiplizierer Multiplizieren 1000042 * 2401 = (I1 * I2 = QV) QV beinhaltet easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 229 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 230 Beispiel für Multiplikation 12 x 12 = 144 1000042 x 2401 = letzter gültiger Wert vor dieser Rechenoperation, weil Überlauf (Carry) richtiger Wert = 2401100842 AR..CY = 1 -1000 x 10 = -10000 Beispiel für Division easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 231 Erster Wert, wird mit dem Wert an I2 über die Rechenoperation verknüpft. Ganzzahliger Wertebereich: -2 147 483 648…+2 147 483 647 >I2 Zweiter Wert; Ganzzahliger Wertebereich: -2 147 483 648…+2 147 483 647 >QV Gibt das Rechenergebnis aus. Ganzzahliger Wertebereich: -2 147 483 648…+2 147 483 647 A - Analogwertevergleicher AR - Arithmetik CP - Vergleicher LS - Wertskalierung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 232 MM - Min-/Maxfunktion PW - Pulsweitenmodulation 6.1.6.3 CP - Vergleicher Allgemeines easyE4 Basisgeräte stellen 32 Vergleicher-Bausteine CP01…CP32 (Com- pare) zur Verfügung. Mit einem Vergleicher werden Variablen und Konstanten miteinander verglichen und die Relation der beiden Wertezueinander ausgegeben: kleiner -gleich - größer.
  • Seite 233 Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 234 OK automatisch in die Anzeige der Parameter am Gerätedisplay, wie beispielhaft in der folgenden Abbildung dargestellt. CP12 + >I1 >I2 Abb. 144: Parameter am Gerätedisplay Hier nehmen Sie die Bausteineinstellungen vor. Die Anzeige enthält folgende Elemente: easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 235: Merkerbereiche

    PW - Pulsweitenmodulation Merkerbereiche 6.1.6.4 LS - Wertskalierung Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Wertskalierung LS01…LS32 zur Verfügung. Der Funktionsbaustein ermöglicht es, Werte von einem Wertebereich in einen anderen Wertebereich zu übertragen.Entsprechend eines von Ihnen vorgegebenen mathematischen Zusammenhanges skaliert der Funktionsbaustein Werte am Eingang LS..I1 und gibt sie dann ver-...

  • Seite 236: Der Mathematische Zusammenhang Lautet

    Abb. 146: Abbildung: Skalierung der Eingangswerte - vergrößern Quellbereich Zielbereich Der mathematische Zusammenhang lautet: m = Steigung Y0 = Y-Offset bei X = 0 X1, Y1 = Erstes Wertepaar X2, Y2 = Zweites Wertepaar g = Gerade mit positiver Steigung easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 237: Baustein-Eingänge Beschreibung

    Zweite Skala; Stützpunkt 2 Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Wert-Eingänge Konstante MD, MW, MB - Merker IA - Analog-Eingänge QA - Analog-Ausgänge QV - Wert-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 238: Baustein-Ausgänge Beschreibung

    Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 239: Beschreibung

    Die Parametrierung wird wie folgt vorgenommen: X1=0, X2= 10000, Y1=0, Y2=600 QV liefert dann die Füllmenge in Liter. A - Analogwertevergleicher AR - Arithmetik CP - Vergleicher LS - Wertskalierung MM - Min-/Maxfunktion PW - Pulsweitenmodulation easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 240 6. Funktionsbausteine 6.1 Übersicht zu Funktionsbausteinen 6.1.6.5 MM - Min-/Maxfunktion Allgemeines easyE4 Basisgeräte stellen 32 Min-/Maxfunktion-Bausteine MM01…MM32 zur Verfügung. Mit dem Baustein kann der Maximalwert und der Minimalwert eines sich ändernden Analogwertes ermittelt werden. Damit lässt sich z.B. komfortabel die Höhe von Druckschwankungen in einem System ermit- telt werden.
  • Seite 241 Minimalwert von I1, der im aktiven Zeitraum gesehen wurde Maximalwert von I1, der im aktiven Zeitraum gesehen wurde Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 242 Parameteranzeige Bausteinparameter und Konstanten können am Gerät editiert wer- + Aufruf möglich den. Simulation möglich Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. A - Analogwertevergleicher AR - Arithmetik CP - Vergleicher LS - Wertskalierung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 243 MM - Min-/Maxfunktion PW - Pulsweitenmodulation 6.1.6.6 PW - Pulsweitenmodulation Allgemeines easyE4 Basisgeräte stellen 2 Bausteine Pulsweitenmodulation PW01…PW02 zur Verfügung. Sie erzeugen eine Impulsfolge mit konstanter Periodendauer. Das haupt- sächliche Anwendungsgebiet des PW-Bausteines wird in Verbindung mit Geräten gesehen, die über Transistor-Ausgänge verfügen.
  • Seite 244 Bei ME=1 beträgt die Ein- schaltdauer 1ms usw.. Die Mindesteinschaltdauer wird im Wesentlichen von der Elek- tronik bestimmt. Stellgröße SV Der Wertebereich von 0 bis 4095 der Stellgröße SV entspricht dem Bereich von 0 bis 100% der Periodendauer. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 245: Tab. 67: Parameter-Grenzwerte Für Periodendauer Und Min

    Die Mindesteinschaltdauer ist, bei sehr kleiner Stellgröße am Eingang SV, durch die Hardware auf zz(100) µs begrenzt. 6.1.6.7 Mindesteinschaltdauer = Mindestausschaltdauer Die o.g. Hardwarebegrenzung gilt auch für die Mindestausschaltdauer, wenn eine sehr große Stellgröße am Eingang SV, eine entsprechend große Impulsdauer erzeugt. Bei easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 246: Verhältnis Periodendauer/Mindesteinschaltdauer

    RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 247 EN bleibt wir- bleibt. Automatisch wird der Para- kungslos. meter auf 0 oder 1 gesetzt abhän- gig vom Funktionsbaustein. Parameteranzeige Bausteinparameter und Kon- + Aufruf möglich stanten können am Gerät edi- tiert werden. Simulation nicht möglich easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 248: Steuer- Und Regelbausteine

    MM - Min-/Maxfunktion PW - Pulsweitenmodulation 6.1.7 Steuer- und Regelbausteine 6.1.7.1 DC - PID-Regler Allgemeines easyE4 Basisgeräte stellen 32 PID-Regler-Bausteine DC01...DC32 zur Verfügung. Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149 Wirkungsweise Ein geschlossener Regelkreis mit PID-Regler setzt sich aus folgenden Komponenten zusammen: SOLL-Wert (Führungswert),...
  • Seite 249 YD(t) = Kp x Tv / Tc x (Xi (t-1) - Xi(t)) = Proportionalverstärkung Tc = Abtastzeit Tv = Vorhaltezeit des Regelkreises (wird auch Dif- ferentialzeit genannt) Xi(t) = Istwert bei Abtastzeit t Xi(t-1) = Istwert bei Abtastzeit t - 1 easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 250 1: Aktiviert den Baustein. 1: Aktiviert den P-Teil 1: Aktiviert den I-Teil 1: Aktiviert den D-Teil 1: Handstellgröße übernehmen (DWord) SOLL-Wert Wertebereich: -32768...+32767 IST-Wert Wertebereich: -32768...+32767 Proportionalverstärkung Kp [%] Wertebereich: 0...65535 Der Wert 100 entspricht einem KP (Fak- easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 251 Berechnungen auf ein zweites, Gerät welches Sie über das NET ankoppeln. Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Wert-Eingänge Konstante MD, MW, MB - Merker IA - Analog-Eingänge QA - Analog-Ausgänge QV - Wert-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 252: Baustein-Ausgänge

    Betriebsart BIP: -4096...+4095 (13 Für Diagnosezwecke verwendbar Bit) Integralanteil der Stellgröße Für Diagnosezwecke verwendbar Differentialanteil der Stellgröße Für Diagnosezwecke verwendbar Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 253 Gerät editiert werden. Simulation möglich Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. Beispiel für einen PID-Regler in der Programmiermethode EDP M 51---------------------------u-Ä DC02EN d-Ä DC02EP d-Ä DC02EI v-Ä DC02ED M 52-----------------------------Ä DC02SE easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 254: Beispiel Für Eine Parametrierung Des Pid-Reglers Am Gerätedisplay

    Abtastzeit Tc: 0…65535, aufgelöst in 100 ms >MV Vorgabe der Handstellgröße: -4096… +4095 QV> Stellgröße: • unipolar: 0…4095 • bipolar: -4096…+4095 DC - PID-Regler FT - PT1-Signalglättungsfilter PO - Impulsausgabe TC- Dreipunktregler VC - Wertbegrenzung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 255 6. Funktionsbausteine 6.1 Übersicht zu Funktionsbausteinen 6.1.7.2 FT - PT1-Signalglättungsfilter Allgemeines easyE4 Basisgeräte stellen 32 PT1-Signalglättungsfilter-Bausteine FT01…FT32 zur Verfügung. Der Baustein glättet verrauschte Signale, zum Beispiel analoge Ein- gangssignale. Er arbeitet wie ein Tiefpassfilter. Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149...
  • Seite 256 Es gilt: t cyc << T A . Für Anwendungsfälle, bei denen diese Bedingung nicht erreichbar ist, sollten Sie die Zykluszeit mit Hilfe des ST-Bausteines (Sollzykluszeit) so parametrieren, dass die Abtastzeit ein ganzzahliges Vielfaches der Zykluszeit erreicht. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 257 Proportionalverstärkung Wertebereich: Kp [%] 0…65535 Wertebereich: Der Wert 100 0...65535 entspricht einem KP (Fak- tor) von 1 Der Wert 50 einem KP von Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 258 (DWord) Verzögerter Aus- Wertebereich: gangswert 32768…+32767 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 259 Wenn Sie den Baustein erstmalig im Schaltplan verwenden, gelangen Sie mit OK auto- matisch in die Gesamtanzeige der Bausteinparameter, wie beispielhaft in der Abbildung links dargestellt. Hier nehmen Sie die Bausteineinstellungen vor. FT17 + >I1 >TG >KP QV> easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 260: Die Anzeige Enthält Folgende Elemente

    >K Proportionalverstärkung: 0…65535 aufgelöst in %; Beispiel: Beim Wert KP=1500 rechnet der Baustein mit K QV> Ausgangswert: -32768 … +32767, geglättet DC - PID-Regler FT - PT1-Signalglättungsfilter PO - Impulsausgabe TC- Dreipunktregler VC - Wertbegrenzung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 261 6.1 Übersicht zu Funktionsbausteinen 6.1.7.3 PO - Impulsausgabe Allgemeines Die DC-Varianten der easyE4 Basisgeräte stellen 2 Bausteine Impuls- ausgabe PO01…PO02 zur Verfügung. Sie ermöglichen die schnelle Aus- gabe von 24 V Impulsen zur Ansteuerung von Schrittmotoren. Impulsausgabe PO01 ist fest mit Geräte-Ausgang Q1 und PO02 fest mit Geräte-Ausgang Q2 verbunden.
  • Seite 262 Alternativ können Sie auch die Spule PO..TP ansteuern und den Baustein im Tippbetrieb starten. Betriebsarten Tippbetrieb Für die Inbetriebnahme können Sie den Funktionsbaustein PO im Tippbetrieb ver- wenden. Dabei können Sie eine Fahrt entweder bei vorgegebener Schrittanzahl oder bei vorgegebener Tippfrequenz starten. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 263 Schalten Sie den TP-Eingang für mindestens eine Zeitdauer ≥ 0.5 Sekunden in den Zustand 1. Der Motor setzt sich für die Dauer von 0,5 s mit der Startfrequenz in Bewegung und wird dann auf die Tippfrequenz beschleunigt. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 264: Normalbetrieb

    Motor sanft Beim Wechsel des Zustandes von »1« abgebremst. nach »0« wird ein Reset des Bausteins Ein Stopp mit EN=0 würde zu einem ausgeführt.  abrupten Halt des Motors und zu einem möglichen Verlust des Referenzpunktes easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 265 Ganzzahliger Wertebereich: 0…5000 Hz Frequenzänderung in Ganzzahliger Wertebereich: der Hochlaufphase [mHz/Schritt] 0…65 535 Wert zur Änderung der Frequenz wäh- rend des Hochlaufes in 0,001Hz pro Schritt. Beispiel: keine Fre- quenzänderung Frequenzerhöhung um 0.1 Hz pro Schritt easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 266 Sie können den Baustein-Eingängen, welche Biteingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 267 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 268 Bausteinparameter und Konstanten kön- + Aufruf möglich nen am Gerät editiert werden. Simulation nicht möglich Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. Wirkdiagramm Normalbetrieb Abb. 155: Wirkdiagramm Impulsausgabe PO - mögliche Phasen des Normalbetriebs easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 269 Schrittmotor mit den Sequenzen Hochlauf [1], Betrieb [2] und Bremsen [3] zu steu- ern. Dazu liefert ein Funktionsbaustein PO an dem fest zugeordneten schnellen Geräte- Ausgang Q1 oder Q2 eine von Ihnen vorgegebene Anzahl von Rechteckimpulsen (50% relative Einschaltdauer). easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 270 Die maximal parametrierbare Betriebsfrequenz hängt ebenfalls vom Lastmoment ab. Generell gilt, dass der Motor bei wirklich niedrigen Drehzahlen seine maximale Kraft also sein maximales Drehmoment erreicht. Je höher die Drehzahl um so schwächer wird der Motor. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 271: Frequenzänderung Pro Schritt In Der Hochlaufphase Rf

    Anhand folgender Formeln lässt sich die Impulsanzahl für die Hochlauf- und Brems- Sequenz errechnen. FO: Betriebsfrequenz [Hz]; FS: Startfrequenz [Hz], n RRF : Impulsanzahl in der Hochlauf-Sequenz n RBF : Impulsanzahl in der Brems-Sequenz RF: Frequenzänderung in der Hochlaufphase [mHz/Schritt] BF: Frequenzänderung in der Bremsphase [mHz/Schritt] easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 272: Parametrieren Für Den Normalbetrieb

    Auswertung eines Impulsausgabe-Kontaktes Über den Bit-Ausgang AC (Fahrauftrag aktiv) und E1 (Fehler) können Sie kontrollieren, ob ein Auftrag zum Fahr- oder Tippbetrieb aktiviert wurde. Den Fehlerausgang E1 ver- wenden Sie zur Überprüfung, ob Ihre Parametervorgabe korrekt ist. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 273 Stellgröße die Baustein-Ausgänge Q1, Q2. Prinzipschaltbild Dreipunktregler Abb. 161: Prinzipschaltbild Dreipunktregler I1: SOLL-Wert I2: IST-Wert Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149 Wirkungsweise Das Verhalten des Dreipunktreglers zeigt das folgende Zeitdiagramm: easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 274: Betriebsbereiche

    Der Baustein und seine Parameter Baustein-Eingänge Beschreibung Anmerkung (Bit) 1: Aktiviert den Baustein. (DWord) SOLL-Wert 32768…+32767 IST-Wert 32768…+32767 Hysterese Wert 1 0…32767 Hysterese Wert 2 0…32767 Abstand zum 0…32767 Contact Schaltpunkt distance Zykluszeit 0…65535 In 0,1 ms; easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 275 - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung I Bit-Eingang Q Bit-Ausgang eines anderen FBs Baustein-Ausgänge Beschreibung Anmerkung (Bit) Schaltausgang 1 Schaltausgang 2 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 276 Der Baustein-Ausgang Q2 = 1 schaltet die Heizung ein. sobald (I1-I2) > XH Der Wert der Hysterese H1 und H2 bestimmen wie lange gekühlt oder geheizt werden muss, damit auch den Energiegehalt von Kühlen/ Heizen. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 277 PO - Impulsausgabe TC- Dreipunktregler VC - Wertbegrenzung 6.1.7.15 VC - Wertbegrenzung Allgemeines easyE4 Basisgeräte stellen 32 Funktionsbausteine Wertbegrenzung VC01…VC32 zur Verfügung. Mit dem Funktionsbaustein geben Sie Werte innerhalb festgelegter Grenzwerte aus. Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149 Wirkungsweise Der untere und obere Grenzwert wird über die Baustein-Eingänge SL (Low) und SH...
  • Seite 278 -2 147 483 648…+2 147 483 647 Unterer Schwellwert Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Wert-Eingänge Konstante MD, MW, MB - Merker IA - Analog-Eingänge QA - Analog-Ausgänge QV - Wert-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 279 Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 280: Daten- Und Registerbausteine

    VC - Wertbegrenzung 6.1.8 Daten- und Registerbausteine 6.1.8.1 BC - Block-Vergleich Allgemeines easyE4 Basisgeräte stellen 32 Block-Vergleicher Bausteine (Block Compare) BC01…BC32 zur Verfügung. Der Baustein vergleicht Werte von zwei jeweils zusammenhängenden Merkerbereichen. Der Vergleich ist innerhalb des gesamten Merkerbereiches möglich (1024 Byte).

  • Seite 281: Beispiel Merker-Byte

    Offset = MD (x-1)*4 6.1.8.2 Parametrierungsfehler aufgrund falscher Anzahl- oder Offset-Angaben Fehlerhafte Parametrierungen werden Ihnen zur Laufzeit des Programms über die Feh- lerausgänge E1…E3 gemeldet. Solche Parametrierungsfehler liegen beispielsweise vor, wenn die Anzahl der Elemente easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 282: Beispielanwendung

    192 Byte Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Wert-Eingänge Konstante MD, MW, MB - Merker IA - Analog-Eingänge QA - Analog-Ausgänge QV - Wert-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 283: Bit-Eingänge

    0: wenn die Datenbereiche ungleich sind. Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 284 Beispiel für einen Baustein Analogwert-Vergleicher mit Programmiermethode EDP I 05-----------------------------Ä BC11EN Abb. 165: Verdrahtung der Freigabespule BC11E1o BC11E2s BC11E3j-----------------------Ä M 48 BC11EQ-BC11EN-----------------Ä M 49 Abb. 166: Verdrahtung der Kontakte Beispiel für eine Parametrierung des AR am Gerätedisplay easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 285: Merkerbereiche

    SR - Schieberegister TB - Tabellenfunktion Merkerbereiche 6.1.8.3 BT - Block-Transfer Allgemeines easyE4 Basisgeräte stellen 32 Block-Transfer-Bausteine BT01…BT32 zur Verfügung. Der Baustein Block-Transfer überträgt in der Betriebsart CPY (Kopie- ren) Werte von einem Merker-Bereich zu einem zusam- menhängenden anderen Merker-Bereich.
  • Seite 286 Ihren Angaben an I1 und I2 (Quell- und Zielbereich). Ein Merker-Doppelwort z. B. MD 12 nach MD 96, können Sie kopieren, indem Sie die 4 Merkerbyte mit dem Baustein kopieren. Der Baustein und seine Parameter Baustein-Eingänge easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 287 RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Betriebsarten easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 288: Beschreibung Anmerkung

    1: wenn die Anzahl der Elemente den det unabhängig vom Flankenwechsel am Quell- oder Zielbereich überschreitet. booleschen Eingang T_ statt. Tritt ein Feh- ler auf, werden keine Datenblöcke initia- lisiert oder kopiert. Fehlerausgang Die Überprüfung der Bereichsgrenzen fin- easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 289 Aktivierung durch Häkchen ist tionalität der übernommenen Funktionsbausteine erhalten der Baustein aktiv und der Bau- stein-Eingang EN bleibt wir- bleibt. Automatisch wird der Para- kungslos. meter auf 0 oder 1 gesetzt abhän- gig vom Funktionsbaustein. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 290: Beschreibung

    I 05-----------------------------Ä BT07T_ Abb. 169: Verdrahtung der Triggerspule BT07E1o BT07E2s BT07E3--------------------------Ä M 42 Abb. 170: Verdrahtung der Kontakte Die Meldungen des Bausteines ergehen als Sammelmeldung auf einen Merker M42. BC - Block-Vergleich BT - Block-Transfer easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 291 TB - Tabellenfunktion Merkerbereiche 6.1.8.4 DB - Datenbaustein Allgemeines easyE4 Basisgeräte stellen 32 Datenbausteine DB01…DB32 zur Ver- fügung. Der Baustein ermöglicht es Bytes, Wörter oder Doppelworte nur für einen Zyklus auf einen Operanden zu kopieren. Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149...

  • Seite 292: Baustein-Ausgänge

    -2 147 483 648…+2 147 483 647 steigende Flanke an T_ erkannt wird, den Wert des Baustein- Eingangs I1 an den an QV ver- knüpften Operanden. Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 293 Die Anzahl der Datenbausteine wählen Sie in Pro- jektansicht/Systemeinstellungen/Bereich Remanenz. Der remanente IST-Wert benötigt 4 Byte Speicherplatz. Falls ein Datenbaustein remanent ist, bleibt der IST-Wert beim Wechsel der Betriebsart von RUN nach STOP sowie beim Abschalten der easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 294 Wenn Sie den Funktionsbaustein erstmalig im Schaltplan verwenden, gelangen Sie mit OK automatisch in die Anzeige der Parameter am Gerätedisplay, wie beispielhaft in der folgenden Abbildung dargestellt. DB16 + >I1 QV> Abb. 175: Parameter am Gerätedisplay easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 295 Remanenzverhalten Merkerbereiche 6.1.8.5 MX - Datenmultiplexer Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Datenmultiplexer MX01…MX32 zur Verfügung. Mit dem Datenmultiplexer wählen Sie aus acht Eingangswerten I1…I8 einen Wert aus. Der Baustein stellt diesen Wert am Ausgang QV zur Weiterverarbeitung bereit. Über den Eingang K (Kanalnummer) bestimmen Sie, welcher Eingang zum Ausgang durchgeschaltet wird.
  • Seite 296 QV - Wert-Ausgang eines anderen FBs Sie können den Baustein-Eingängen, welche Biteingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 297 Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs Parametersatz easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 298 MX - Datenmultiplexer SR - Schieberegister TB - Tabellenfunktion 6.1.8.6 SR - Schieberegister Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Schieberegister SR01…SR32 zur Ver- fügung. Mit dem Baustein können Sie mit jedem Taktimpuls Bits oder Doppelworte um eine Position verschieben. Die Betriebs- art Bit oder DW können Sie mit einem...
  • Seite 299 – SR..EN ist nicht eingeschaltet, der Baustein ist nicht aktiv. – In SR..Q7 befindet sich das Datenbit 1, in den übrigen Registerfeldern eine 0. Übernahme eines Datenbits – SR..EN ist eingeschaltet, der Baustein ist aktiv. – SR..FD hat den Wert 1. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 300: Beispiel: Schieberegister Betriebsart Dw, Rückwärts

    – SR..EN ist eingeschaltet, der Baustein ist aktiv – SR..I2 hat den Wert 52. – beim Rückwärtstakt mit SR..BP schiebt Registerfeld SR..D8 den Inhalt aller Regis- terfelder erneut um eine Stelle zurück und übernimmt die 52 von SR..I2. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 301 IA - Analog-Eingänge QA - Analog-Ausgänge QV - Wert-Ausgang eines anderen FBs Sie können den Baustein-Eingängen, welche Biteingänge sind, folgende Operanden zuweisen: Operanden Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 302: Betriebsarten

    Q1…Q8 Ausgabe der Bit- Registerfelder 1 - 8 (DWord) D1…D8 Registerwerte des Ganzzahliger Wertebereich: jeweiligen Schie- -2 147 483 648…+2 147 483 647 beregisters 1…8 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 303 Werkstückwechsel die dafür notwendigen Fertigungsschritte aus ihrem fest zugeordneten Registerfeld. Bei der Einfahrt von Werkstück 1 in die erste Sta- tion schaltet die Vorwärtstakt-Eingangsspule SR01FP und das Schieberegister SR01 übernimmt am Eingang SR01I1 den Fertigungscode 1 vom Doppelwort-Merker MD11. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 304 Abb. 179: Parameter am Gerätedisplay Abb. 180: Hier nehmen Sie die Bausteineinstellungen vor. Die Anzeige enthält folgende Elemente: SR01 Funktionsbaustein SR Schieberegister, Nummer 01 Betriebsart: Doppelwort Parametersatz kann über Menüpunkt PARAMETER aufgerufen werden >I1 Eingangswert DW vorwärts: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 305 SR - Schieberegister TB - Tabellenfunktion 6.1.8.7 TB - Tabellenfunktion Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Tabellenfunktion TB01…TB32 zur Verfügung. Mit dem Baustein Tabellenfunktion können Sie auf einfache Weise Tabelleneinträge in Form von Doppelworten (32 Bit) erstellen und lesen. Beim Lesen können Sie zwischen einer LIFO- oder FIFO-Funktion wäh- len.
  • Seite 306 Baustein-Ausgang QV ausgegeben (FIFO-Funktion). Mit jedem Auslesen wird QN um 1 verringert. Triggerspule Steigende Flanke: Der neueste in die Tabelle eingetragene Wert wird am Ausgang QV ausgegeben (LIFO-Funktion). Mit jedem Auslesen wird QN um 1 verringert. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 307 Q - Bit-Ausgang eines anderen FBs Der Baustein und seine Parameter Baustein-Ausgänge Beschreibung Anmerkung (Bit) 1: wenn die Tabelle leer ist. 1: wenn die Tabelle voll ist. (DWord) Beim Lesevorgang: Der vom Tabellenanfang oder -ende ausgelesene easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 308: Bit-Ausgänge

    über- nommenen Funktionsbausteine erhal- ten bleibt. Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funktionsbaustein. Parameteranzeige Bausteinparameter und Konstanten können am Gerät edi- + Aufruf möglich tiert werden. Simulation möglich easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 309 Kontaktes vornehmen, ist unerheblich. Wichtig ist nur, dass Sie immer die gleiche Bausteinnummer gewählt haben, wenn Sie auch den gleichen Funktionsbaustein para- metrieren wollen. BC - Block-Vergleich BT - Block-Transfer DB - Datenbaustein MX - Datenmultiplexer SR - Schieberegister TB - Tabellenfunktion Merkerbereiche easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 310: Net-Bausteine

    6.1 Übersicht zu Funktionsbausteinen 6.1.9 NET-Bausteine 6.1.9.1 GT - Wert aus dem NET holen Allgemeines easyE4 Basisgeräte stellen 32 Bausteine GT01…GT32 (GET) zur Ver- fügung. Der Funktionsbaustein wird im Katalog nur angeboten, wenn in der Projektansicht ein NET aus mindestens 2 Geräten existiert.
  • Seite 311 Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 312: Parametersatz

    Wählen Sie weiter im Auswahlfeld PT die Nummer des sendenden PUT-Funk- tionsbausteines. Verknüpfen Sie den Baustein-Ausgang QV mit einem Operanden, an den Sie den empfangenen Wert übergeben möchten. Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 313: Pt - Wert In Das Net Stellen

    SC - Uhr über NET synchronisieren 6.1.9.2 PT - Wert in das NET stellen Allgemeines easyE4 Basisgeräte stellen 32 Bausteine PT01…PT32 (PUT) zur Ver- fügung. Der Funktionsbaustein wird im Katalog nur angeboten, wenn in der Projektansicht ein NET aus mindestens 2 Geräten existiert.
  • Seite 314 1: Wenn der Zustand der Triggerspule PT..T_ ebenfalls 1 ist. 1: Sobald ein Sendeauftrag erteilt Anhand dieses Bit-Ausganges kon- wurde, oder mit einer Fehlermeldung trollieren Sie, ob der gewünschte Wert an das NET übergeben wurde. am Ausgang E1 abgebrochen wurde. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 315 Programme, die Funk- EN bleibt wirkungslos. tionalität der über- nommenen Funktionsbausteine erhal- ten bleibt. Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funktionsbaustein. Keine Flan- Bei Aktivierung durch Häkchen werden die Daten zyklus- easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 316 SC - Uhr über NET synchronisieren 6.1.9.3 SC - Uhr über NET synchronisieren Allgemeines easyE4 Basisgeräte stellen 32 Bausteine SC01…SC32 (Send Clock) zur Verfügung. Mit diesem Baustein stellen Sie gezielt das Datum und die Uhrzeit in das Netzwerk. Alle anderen NET-Teilnehmer übernehmen das Datum und die Uhrzeit des sendenden Teilnehmers und stellen ihre Geräte-...
  • Seite 317 RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Baustein-Ausgänge easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 318 über- nommenen Funktionsbausteine erhal- ten bleibt. Automatisch wird der Parameter auf 0 oder 1 gesetzt abhängig vom Funktionsbaustein. Parameteranzeige Bausteinparameter und Konstanten können am Gerät edi- + Aufruf möglich tiert werden. Simulation nicht möglich easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 319: Sonstige Bausteine

    SC - Uhr über NET synchronisieren 6.1.10 Sonstige Bausteine 6.1.10.1 AL - Alarmbaustein Allgemeines easyE4 Basisgeräte stellen 32 Alarm-Bausteine AL01…AL32 zur Ver- fügung. Mit jedem Baustein kann jeweils eine E-Mail mit einem defi- nierten Betreff und mit einem definierten Text von 160 Zeichen versendet werden.
  • Seite 320 Bit-Eingänge Konstante 0, Konstante 1 M - Merker RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 321 Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs Parametersatz easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 322: Beschreibung

    Maximale Länge des Textes sind 160 Zeichen. Simulation möglich Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. E-Mail-Funktion BV - Boolsche Verknüpfung D - Textanzeige DL - Datenlogger MR - Masterreset NC - Zahlenwandler ST - Sollzykluszeit easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 323: Bv - Boolsche Verknüpfung

    6.1 Übersicht zu Funktionsbausteinen 6.1.10.2 BV - Boolsche Verknüpfung Allgemeines easyE4 Basisgeräte stellen 32 Bausteinen Boolesche Verknüpfung BV01…BV32 zur Verfügung. Die Werte an den Baustein-Eingängen BV…I1 und BV…I2 werden damit verknüpft. Der Baustein kann spezielle Bits aus Werten ausblenden, Bitmuster erkennen oder Bitmuster ver- ändern.

  • Seite 324: Beschreibung Anmerkung

    RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 325 Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 326 0000 0000 0000 0000 1110 1100 1100 1010 Beispiel NOT I1 = QV dezimal binär  13 219 0000 0000 0000 0000 0011 0011 1010 0011 -13 220  1111 1111 1111 1111 1100 1100 0101 1100 AL - Alarmbaustein BV - Boolsche Verknüpfung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 327 Basisgeräte stellen 32 Textanzeige-Bausteine D01…D32 (Display) zur Ver- fügung. Jeder Baustein erlaubt die Ausgabe einer individuell gestalteten Tex- tanzeige auf dem Gerätedisplay der easyE4 oder einem weiteren externen Anzeigegerät und auch die individuell gestaltete Eingabe über die P-Tasten des Gerätes.

  • Seite 328: Baustein-Ausgänge

    Vor der Parametrierung muss der Baustein, z.B. D02, in der Programmansicht ausgewählt sein. Wird der Baustein zum ersten Mal parametriert, erscheint im Kon- figurationsfenster eine leere Textanzeige aus 6 Zeilen mit jeweils 16 Zeichen. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 329 Anzeige-Priorität Sind mehrere Textanzeigen D01…D32 gleichzeitig aktiv, wird mit der Anzeige-Priorität definiert, in welcher Reihenfolge diese auf dem Gerätedisplay der easyE4 angezeigt werden. Höchste Priorität hat die Textanzeige mit der Anzeige-Priorität 001, niedrigste mit 032. Die Textanzeige mit der höchsten Priorität wird solange angezeigt, wie sie aktiv ist, EN=1.
  • Seite 330 Voraussetzung ist, dass die P-Tasten in grundsätzlich freigegeben sind durch Häkchen im Kontrollkästchen in Projektansicht/Register Systemeinstellungen/P-Tasten, siehe auch Systemeinstellungen → Abschnitt "P-Tasten", Seite 429. Register Standardfarben Das easyE4 Gerätedisplay ist monochrom. Für das Gerätedisplay lassen sich im Regis- ter Standardfarben deshalb ausschließlich die folgenden Hin- tergrundbeleuchtungsfarben einstellen: Weiß...
  • Seite 331 In der Sprachtabelle kann für jede Sprache im Projekt ein freier Name vergeben werden. Download <Ja> in Spalte Download bewirkt, dass die Texte der jeweiligen Sprache auf das Gerät geladen werden. Die Texte werden im Textanzeige-Editor für jede Sprache im Regis- ter des selektierten Anzeige- und Eingabeelemenetes eingegeben. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 332 Rollierzeit angezeigt, sobald keine höher prioren Textanzeigen aktive sind. Im folgenden Beispiel müssen dazu D01_EN= 0 und D02_EN=0 sein. D03, D04 und D05 werden solange im Wechsel angezeigt bis eine Textanzeige mit höherer Priorität aktiv geschaltet wird, z.B. D02_EN=1. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 333: Eingabe Von Daten Über Textbaustein D Am Display

    Beispiel 6.1.10.4 Eingabe von Daten über Textbaustein D am Display Wird easyE4 mit Display über den Textbaustein verwendet und sind bei der Para- metrierung die Cursor-Tasten aktiviert, so können die Eingaben mit Hilfe der Tasten durchgeführt werden. Dazu wird in den Eingabemodus über das Betätigen der ALT Taste geschaltet.

  • Seite 334: Eingabewert

    Freie Positionierbarkeit der Texte innerhalb der Textanzeige Verarbeitung von Analogwerten, Timer- und Zeitwerten Meldetexte, Zeit, Datum und Checkbox jeweils als Ein- und Ausgabeelemente Einfache Werteingabe und Bedienung Benutzerquittung Tickertext in variabler Geschwindigkeit Variierbare Anzeigezeiten Priorisierung durch den Benutzer easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 335: Mehrsprachigkeit

    Jedes Element erhält eine eigene Text- und eine Hintergrundfarbe als Parameter. Bei inverser Darstellung werden die Farben getauscht. Ist als Farbe die 0 eingetragen, wird die Bausteininstanz "default Farbe" verwendet. Sonderzeichen einfügen Es ist möglich, neben den Tastaturzeichen auch Sonderzeichen einzufügen. Diese easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 336 Bei der Wertanzeige bietet sich die Kombination mit einem statischen Text an. Rechts neben dem Text "Wert" ist das Element Wertanzeige auf das Vorschaufenster gezogen. Die Anzeige soll 5 stellig erfolgen, entsprechend ist die Anzahl der Zeichen gewählt. Die Ziffer 9 symbolisiert die Wertanzeige. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 337 Die Darstellung kann durch Vorzeichenwahl oder "führende Nullen" individualisiert wer- den. Register "Verknüpfungsvariable": Hier wird aus den Ressourcen der Operanden und der Funktionsbaustein Ein- und Ausgänge ein Byte-, Wort- oder Doppelwortwert gewählt, der zur Anzeige gebracht werden soll. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 338 Geben Sie in Register Statischer Text (01)/Feld Text den gewünschten Eintrag ein, z.B. <Beispieltext>. Positionieren Sie die Maus auf den Marker der Elementanwahl und ziehen Sie die Elementanwahl auf die notwendige Größe um den Statischer Textanzuzeigen. Laufschrift: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 339 Maus auf den Marker der Elementanwahl positioniert und die Elementanwahl auf die notwendige Größe gezogen werden um die Laufschrift darzustellen. In den Registern wird die Sprache, die Zeichentabelle, die Darstellungsart, die Anzei- gegeschwindigkeit und der eigentliche Text festgelegt. Rollierender Text: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 340 Wird nun im Programm zur Laufzeit Bit 2 gesetzt, so wird Text 2 angezeigt. Werden mehrere Bit in dem Operanden gesetzt, so werden auch die zugehörigen Texte nach- einander gezeigt. Die Weiterschaltung erfolgt über die eingestellte Anzeigedauer. Meldungstext: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 341 Wert genau dem Konfigurierten entspricht. Beim Modus Wertebereich werden Texte angezeigt, wenn der Wert des Operanden in einem konfigurierten Bereich liegt. Das ist z.B interessant um analoge Werte zu abstrahieren, als Beispiel sei die Beschreibung eines Füllstandes gezeigt: Beispiel 0-33 : Reserve easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 342 Datum und Zeitwert können in verschiedenen Formaten zur Anzeige gebracht werden. Element Datum- und Zeitanzeige auf den Bildschirm ziehen und das gewünschte For- mat auswählen. Im Beispiel oben wurden zwei Anzeigeelemente vom Typ Datum- und Zeitanzeige verwendet und mit einer Hintergrundfarbe parametriert. Zeitrelaiswertanzeige easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 343 Zur Parametrierung wird die Zeitbausteinnummer und der gewünschte Para- meter ausgewählt. Es können auch Operanden wie Merker direkt als Quelle für die Anzeige referenziert werden, dabei ist zu beachten, dass das Datenformat eines Timer Wertes im Operanden vorliegen muss. Werteingabe easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 344 6. Funktionsbausteine 6.1 Übersicht zu Funktionsbausteinen Mit dem Display und der Tastatur der easyE4 sind auch Eingaben möglich. Es wird dazu das Element <Werteingabe> auf den Bildschirm gezogen. Das Element Werteingabe wird durch die <99999> indiziert. Die kleine <1> kennzeichnet, dass dies ein Element für die Werteingabe ist.
  • Seite 345 Mit dem Eingabeelement Rastender Taster können Binärwerte visuell über ein Aus- wahlkästchen bzw. einen Haken dargestellt und eingegeben werden. Abhängig vom booleschen Wert können zwei unterschiedliche Farben verwendet werden. Zur Para- metrierung wird ein Bit-Operand ausgewählt; im Beispiel hier: Merkerbit 1. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 346 Es ist nur die Bedienereingabe zusätzlich möglich. Zeitrelaiswerteingabe Die Parametrierung erfolgt genau wie der Zeitrelaiswertanzeige, siehe hierzu → Abschnitt "Eingabe von Daten über Textbaustein D am Display", Seite 341 Es ist nur die Bedienereingabe zusätzlich möglich. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 347: Allgemeines

    NC - Zahlenwandler ST - Sollzykluszeit 6.1.10.7 DL - Datenlogger Allgemeines easyE4 Basisgeräte stellen genau einen Datenlogger-Baustein DL01 zur Verfügung. Mit dem Datenlogger-Baustein können Betriebsdaten mit Zeitstempel in eine Log-Datei auf eine Speicherkarte geschrieben werden. Für den Betrieb des Bausteins ist immer eine gesteckte Speicherkarte im Gerät erforderlich.

  • Seite 348: Wert-Eingänge

    RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 349 SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs Parametersatz Beschreibung Anmerkung Verzeichnisname der Hier wird der Name der Log-Datei ange- easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 350 1000. Bei Erreichen der maximalen Anzahl wird das Loggen getoppt, die Log Session also beendet, und der Ausgang RY auf 1 gesetzt. Für einen erneuten Start müssen erst die Log Dateien vom Speichermedium entfernt werden. Anzahl Datensätze je Log-Datei easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 351 Dort kann man die Aufzeichnungen einsehen und auch in Excel exportieren. Dazu wäh- len Sie Menüleiste Projekt/Karte/Datenlogger-Aufzeichnungen/Schaltfläche Karte => Beispiel Log-Datei In der Log-Datei wird für jeden Datensatz folgende Informationen abgespeichert: Zähler Datumsstempel Zeitstempel hh:mm:ss Zeitstempel ms Zustände der Triggereingänge des Funktionsbausteins T1…T4, im Beispiel easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 352: Werte An Den Analogen Baustein-Eingängen I1...I4, Im Beispiel Dl01I1

    Allgemeines Dieser Funktionsbaustein ist ausschließlich in der Programmiermethode EDP (Easy Device Programming) verfügbar. easyE4 Basisgeräte stellen 32 Funktionsbausteine Bedingter Sprung JC01…JC32 zur Verfügung. Mit dem Baustein JC können Sie innerhalb des Bausteinplans vorwärts zu einer Sprungmarke LB (Label) verzweigen und dabei mehrere Bausteine überspringen. Den Funktionbaustein JC verwenden Sie im Schaltplan und LB im Bausteinplan.
  • Seite 353 Zustände und Werte, z. B. das Rechenergebnis eines Arith- metik-Bausteines, eingefroren, die vor Aktivierung des JC..-Bausteines errechnet waren. Basierend auf diesen Zwischenständen beginnt ein Baustein seine erneute Berechnung, sobald er nicht mehr übersprungen wird, easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 354 Der Baustein und seine Parameter Baustein-Eingänge Beschreibung Anmerkung (Bit) 1: Aktiviert den Baustein. Voraussetzung ist, dass Parameter Bausteinfreigabe durch EN ist erfor- derlich durch Häkchen aktiviert wurde. Operanden zuweisen Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 355 LB vorhanden ist oder diese vor der Absprungstelle liegt (Rückwärtssprung) Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 356: Bit-Ausgänge

    Der Baustein Sprungmarke muss weder verknüpft noch parametriert werden. Er muss nur an die gewünschte Position im Bausteinplan platziert werden. Zu jedem Funktionsbaustein LB.. muss ein korrespondierender Baustein JC (Bedingter Sprung) als Absprungstelle existieren. Beispielsweise gehört zum Bedingten Sprung JC01 immer die Sprungmarke LB01. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 357 JC - Bedingter Sprung LB - Sprungmarke 6.1.10.10 MR - Masterreset  Allgemeines easyE4 Basisgeräte stellen 32 Masterreset-Bausteine MR01…MR32 zur Verfügung. Der Baustein gestattet es, mit einem Befehl die Merker und alle Aus- gänge der Geräte auf den Zustand 0 zu setzen.

  • Seite 358: Baustein-Ausgänge

    ND01..ND16 wird auf Zustand 0 zurück- gesetzt ALL = Beides zurücksetzen wirkt auf die unter Q und M genannten Ope- randen Baustein-Ausgänge Beschreibung Anmerkung (Bit) 1: wenn der Eingang T_ den Zustand 1 besitzt. Operanden zuweisen easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 359: Beschreibung

    Bausteinparameter und Konstanten kön- + Aufruf möglich nen am Gerät editiert werden. Simulation möglich Weiteres Remanenz Der Funktionsbaustein kennt keine remanenten Daten. Beispiel für einen Masterreset-Baustein in der Programmiermethode EDP I 05--------------------------Ä MR07T_ Abb. 188: Verdrahtung der Bausteinspulen easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 360 NC - Zahlenwandler ST - Sollzykluszeit 6.1.10.11 NC - Zahlenwandler Allgemeines easyE4 Basisgeräte stellen 32 Zahlenwandler-Bausteine NC01…NC32 zur Verfügung. Eine dezimale Zahl kann entweder binärcodiert oder BCD-codiert dar- gestellt werden. Der Funktionsbaustein wandelt je nach Betriebsart BCD-codierte Zahlen in binärcodierte Zahlen um (Betriebsart BCD) oder umgekehrt binärcodierte Zahlen in BCD-codierte Zahlen um (Betriebsart...
  • Seite 361 Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden zuweisen: Operanden Wert-Eingänge Konstante MD, MW, MB - Merker IA - Analog-Eingänge QA - Analog-Ausgänge QV - Wert-Ausgang eines anderen FBs Sie können den Baustein-Eingängen, welche Biteingänge sind, folgende Operanden zuweisen: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 362 Wertebereich Dezimal: -161 061 273…+161 061 273 BCD: -9 999 999… +9 999 Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 363 Zur Simulation in easySoft 7 kann der Baustein-Eingang I1 statt mit einer Binär-Quelle mit einem Merker-Doppelwort verknüpft werden. Der Wert des Merker-Doppelwortes kann in hexadezimalem oder dezimalem Zahlenformat eingegeben werden. Die Inter- pretation am Baustein-Eingang I1 erfolgt immer binär. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 364 QV ein theoretischer Fall. Werte größer als 9 999 999 werden als 161 061 273 ausgegeben. Werte kleiner als -9 999 999 werden als -161 061 273 ausgegeben. Der Arbeitsbereich des Bausteines wird überschritten. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 365 Da jeder Dezimalwert mit 4 Byte bzw. 8 Viererbit dargestellt wird und jedes Viererbit im BCD-Code den Wert 9 annehmen kann, ist die größte darstellbare Zahl 9 999 999. Die kleinste darstellbare Zahl ist -9 999 999. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 366 NC - Zahlenwandler ST - Sollzykluszeit 6.1.10.12 ST - Sollzykluszeit Allgemeines easyE4 Basisgeräte stellen 32 Bausteine Sollzykluszeit ST01…ST32 (Compare) zur Verfügung. Der Baustein Sollzykluszeit ermöglicht die Vorgabe einer SOLL-Zyklus- zeit. Diese Zykluszeit stellt sich ein, wenn die maximal auftretende Zykluszeit des Programms kleiner ist, als der vorgegebene Wert.
  • Seite 367 RN - Eingangsbit über NET SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Parametersatz easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 368 Zykluszeit von ca. 12 ms. Das Einstellen einer SOLL-Zykluszeit von 30 ms führt zu kon- stanten Zykluszeiten dieses Wertes. AL - Alarmbaustein BV - Boolsche Verknüpfung D - Textanzeige DL - Datenlogger MR - Masterreset NC - Zahlenwandler ST - Sollzykluszeit easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 369: Interrupt-Bausteine

    6. Funktionsbausteine 6.2 Interrupt-Bausteine 6.2 Interrupt-Bausteine easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 370: Ic - Zählergesteuerter Interrupt-Baustein

    Basisgeräte stellen 8 zählergesteuerte Interrupt-Bausteine IC01…IC08 zur Ver- fügung. Dies gilt nicht für die Programmiermethode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell reagieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Inner- halb des Interrupt-Programms sind nur Bit-Verknüpfungen möglich.

  • Seite 371: Funktion

    6.2.1.3 Der Baustein und seine Parameter Baustein-Eingänge Beschreibung Anmerkung (Bit) 1: Aktiviert den Bau- Voraussetzung ist, dass Para- stein. meter Bausteinfreigabe durch EN ist erforderlich durch Häkchen aktiviert wurde. 1: Setzt den Zäh- leristwert auf null easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 372: Wert-Eingänge

    P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Betriebsarten Beschreibung Anmerkung (Bit) Impulszähler mit externer Rich- Impuls am Geräte-Eingang tungssteuerung I1…I8, welcher als Zähleingang Maximalfrequenz im Parametersatz festgelegt ist. 5kHz Dauersignal am Geräte-Eingang easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 373 Bei Zählern mit 2 Zähleingängen sollte in erster Priorität I1…I4 verwendet werden. Bei Inkrementalwertzählern sollte in erster Priorität I1…I4 ver- wendet werden. Bei Inkrementalwertzählern muss Kanal A und Kanal B um 90° versetzte Impulse liefern. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 374: Bit-Ausgänge

    Bei Aktivierung durch Häkchen wird Bausteinfreigabe der Status des Baustein-Eingangs EN der Übernahme bestehender Pro- durch EN ist erfor- ausgewertet. Ohne Aktivierung durch gramme, die Funktionalität der über- derlich Häkchen ist der Baustein aktiv und der nommenen Funktionsbausteine easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 375 Funktionsbaustein IT genutzt werden, wenn nicht die Betriebsart Zähler mit 2 Zähl- eingängen parametriert wurde. Diese Ausnahmen werden von der Plausibilitätskontrolle und bei der Pro- grammerzeugung in easySoft 7 berücksichtigt. Die maximale Anzahl von 8 Interrupts wird auch dabei eingehalten. Geräte-Eingänge Interrupt-Quelle CF01 easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 376 Ist der SOLL-Wert <1750> am Geräte-Eingang I1 erreicht, erfolgt der Sprung in das Interrupt-Programm. Dort wird mit QP04 direkt der Geräte-Ausgang Q4 auf 1 gesetzt. Mit Q01 wird der Baustein-Ausgang Q1 auf 1 gesetzt. Anschließend erfolgt der Rück- sprung ins Hauptprogramm. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 377 6. Funktionsbausteine 6.2 Interrupt-Bausteine Abb. 196: easySoft 7 Hauptprogramm Abb. 197: easySoft 7 Interrupt-Programm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 378 Das Interrupt-Programm setzt den Geräte-Ausgang Q1 zurück auf Q1=0. Wei- terhin wird mit Q01=1 der Baustein-Ausgang Q1 =1 gesetzt und der Merker M250 des Hauptprogrammes auf 1 gesetzt. Damit wird der Containerzustand gemeldet. Abb. 198: easySoft 7 Hauptprogramm Abb. 199: easySoft 7 Interrupt-Programm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 379 Merker M511 im Hauptprogramm gesetzt und kann für das Rückfahren zur Nullposition verwendet werden. Geräte-Eingang I3: Kanal A Geräte-Eingang I4: Kanal B Die Sollposition wird an Merker MW512 vorgegeben. Abb. 200: easySoft 7 Hauptprogramm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 380 6. Funktionsbausteine 6.2 Interrupt-Bausteine Abb. 201: easySoft 7 Interrupt-Programm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 381 SQ01 am Baustein-Ausgang Q1 der Merker M31 gesetzt wird. Merker M31 meldet, dass die Frequenz erreicht ist. Abb. 202: easySoft 7 Hauptprogramm Abb. 203: easySoft 7 Interrupt-Programm IC - Zählergesteuerter Interrupt-Baustein IE - Flankengesteuerter Interrupt-Baustein IT - Zeitgesteuerter Interrupt-Baustein easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 382: Ie - Flankengesteuerter Interrupt-Baustein

    Basisgeräte stellen 8 flankengesteuerte Interrupt-Baustein IE01…IE08 zur Ver- fügung. Dies gilt nicht für die Programmiermethode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell reagieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Inner- halb des Interrupt-Programms sind nur Bit-Verknüpfungen möglich.

  • Seite 383: Der Baustein Und Seine Parameter

    6.2.2.3 Der Baustein und seine Parameter Baustein-Eingänge Beschreibung Anmerkung (Bit) 1: Aktiviert den Bau- Voraussetzung stein. ist, dass Para- meter Bau- steinfreigabe durch EN ist erforderlich durch Häkchen aktiviert wurde. 1: Setzt den internen Zähler des Funk- easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 384 SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Betriebsarten Beschreibung Anmerkung Steigende Flanke Steigende Flanke: Interrupt-Pro- easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 385 Operanden zuweisen Bit-Ausgänge Konstante 0, Konstante 1 M - Merker SN - Ausgangsbit über NET (send) N - Netzwerk MerkerBit nN - Merker NET-Teilnehmer n LE - Ausgang Hintergrundbeleuchtung Q - Bit-Ausgang eines anderen FBs Parametersatz easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 386 übergibt an das Hauptprogramm mit Q1 den Merker 211 und meldet, dass die Schneidevorrichtung aktiv ist. Wurde die Durchtrennung der Ware an Station 2 durchgeführt, wird der Positive Flanke an Eingang I1 des Basisgerätes. Es soll eine Bearbeitung eingeleitet werden. Abb. 205: easySoft 7 Hauptprogramm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 387 6. Funktionsbausteine 6.2 Interrupt-Bausteine Abb. 206: easySoft 7 Interrupt-Programm IC - Zählergesteuerter Interrupt-Baustein IE - Flankengesteuerter Interrupt-Baustein IT - Zeitgesteuerter Interrupt-Baustein easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 388: It - Zeitgesteuerter Interrupt-Baustein

    Basisgeräte stellen 8 zeitgesteuerte Interrupt-Baustein IT01…IT08 zur Verfügung. Dies gilt nicht für die Programmiermethode EDP. Mit easyE4 können Sie auf verschiedene Ereignisse schnell reagieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei Ausgänge ein- oder ausschalten. Innerhalb des Interrupt-Programms sind nur Bit- Verknüpfungen möglich.
  • Seite 389 Beschreibung Anmerkung (Bit) 1: Aktiviert den Bau- stein. 1: Setzt die Ist-Zeit des Interrupt-Bausteins auf die Zeit an PD zurück. 1: Stoppt die Zeit- messung des Interrupt- Baustein. 0: Die Zeitmessung des Interrupt-Bausteins läuft weiter. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 390 ID - Diagnosemelder LE - Ausgang Hintergrundbeleuchtung P-Tasten I - Bit-Eingang Q - Bit-Ausgang eines anderen FBs Betriebsarten Beschreibung Anmerkung Ansprechverzögert Ist die am Baustein-Eingang PD vorgegebene Zeit erreicht, erfolgt einmalig der Sprung ins Interrupt-Programm easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 391: Ansprechverzögert

    Abgelaufene IST-Zeit der an PD eingestellten Zeit- verzögerung. Operanden zuweisen Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden zuweisen: Operanden zuweisen Ausgänge Konstante Merker: MB, MD, MW Analog-Eingänge IA Analog-Ausgang QA Wert-Ausgang eines anderen FBs QV easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 392 Jeder Geräte-Eingang bzw. jede Interrupt-Quelle kann nur einmal verwendet werden. Ausnahmen sind: bei CI01 kann die Instanz von I02 von einem Interrupt-Baustein IT genutzt werden bei CI02 kann die Instanz von I04 von einem Interrupt-Baustein IT genutzt werden easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 393 Diagnosemeldungen verarbeiten Mögliche Maßnahmen bei hoher Interrupt-Belastung Sollte die Interrupt-Belastung zu hoch werden, kann eine Entlastung durch folgende Maßnahmen erfolgen: Anzahl der Bausteine reduzieren Interruptroutine möglichst kurz halten Frequenzen reduzieren bei Verwendung von Zählern easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 394: Betriebsart: Ansprechverzögert

    Zykluszeit des Hauptprogramms sein um immer den gleichen zeit- lichen Abschaltpunkt herzustellen. Betriebsart: Ansprechverzögert Abb. 208: easySoft 7 Hauptprogramm Abb. 209: easySoft 7 Interrupt-Programm IC - Zählergesteuerter Interrupt-Baustein IE - Flankengesteuerter Interrupt-Baustein IT - Zeitgesteuerter Interrupt-Baustein easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 395: Uf - Anwenderbaustein

    6. Funktionsbausteine 6.3 UF - Anwenderbaustein 6.3 UF - Anwenderbaustein 6.3.1 Allgemeines easyE4 Basisgeräte stellen 127 Anwender-Funktionsbausteine, kurz Anwenderbausteine, UF01…UF127 zur Verfügung. Die Bausteine können vom Anwender selbst gestaltet werden. Anwenderbausteine werden im Hauptprogramm dann wie Her- steller-Funktionsbausteine verwendet. Anwenderbausteine werden dann eingesetzt, wenn eine wiederkehrende Funk- tionalität, mit verschiedenen Parametern zu programmieren ist.

  • Seite 396: Generelles Zu Anwenderbausteinen

    Hauptprogramm. Die Programmierung ist nur durch den vorhandenen Programmspeicher begrenzt. Alle in einem Hauptprogramm verwendeten Anwenderbausteine werden bei einem Download in das easyE4-Gerät geladen bzw. bei einem Upload in das aktuelle Projekt geladen. 6.3.2 Anwenderbaustein erstellen Nachdem Sie ein Projekt angelegt und die Programmiermethode festgelegt haben, kön-...
  • Seite 397 Leerzeichen und die Sonderzeichen \ / . : * ? < > | können nicht verwendet werden. Es wird nicht zwischen Groß- und Kleinschreibung unterschieden. Rechts vom Feld Name zeigt ein schwarzes Häkchen an, dass die Eingabe korrekt ist oder stattdessen ein rotes Ausrufezeichen, dass der Name korrigiert werden muss. Ein neuer easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 398: Anwenderbaustein Parametrieren

    Beenden Sie die Eingabe mit OK oder mit der Taste <Return> . Die Änderungen werden in den Anwenderbaustein übernommen. Die Einträge unter Name, Version und Programmiermethode sind unter „Anwen- derbaustein erstellen“ bereits beschrieben. Die Programmiermethode wird hier ange- zeigt, kann hier aber nicht mehr geändert werden. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 399 Ausgänge im Programm verwendet, so kann man mit der Schaltfläche „Aus dem Pro- gramm übernehmen“ die Schnittstellenparameter automatisch ermitteln lassen. Es wird jeweils der höchste verwendete Index der Ein-Ausgänge übernommen, mögliche Lücken bei der Verschaltung werden ignoriert. Diese Schaltfläche ist nicht verfügbar, wenn: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 400 C - Zählrelais : 01…32 CH - Hochgeschwindigkeitszähler : 01…04 CI - Inkrementalwertzähler : 01…02 DB - Datenbaustein : 01…32 T - Zeitrelais : 01…32 Weitere Informationen befinden sich in der Beschreibung des jeweiligen Bausteins. Wertebereich der Merker: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 401 Die Werte aus dem Eingabefeld werden automatisch in MB Merker Bytes umge- rechnet. Remanenz-Bytes Der gesamte remanente Merkerbereich einer easyE4 darf 400 Bytes nicht über- schreiten. Die Summe der Remanenz-Bytes für Hauptprogramm und Anwen- derbausteine (UF) wird in der Projektansicht im Eigenschaftsdialog Systemeinstellungen angezeigt.

  • Seite 402: Anwenderbaustein Programmieren

    Der Anwenderbaustein erscheint im Katalog mit einem grünen Symbol. Das bedeutet, dass er im Projekt noch nicht verwendet wird. 6.3.5 Anwenderbaustein im Hauptprogramm aufrufen Anwenderbausteine können im Hauptprogramm wie Herstellerbausteine aufgerufen werden. Anwenderbaustein in einem FUP-Hauptprogramm easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 403 Im Katalog erscheint er jetzt mit einem braunen Symbol. Das bedeutet, er ist im Projekt verwendet. Ein-/Ausgänge verdrahten Die digitalen und analogen Ein- und Ausgänge können wie bei einem Funktionsbaustein verdrahtet werden. Im Beispiel wird der digitale Ausgang Q1 des Anwenderbausteins auf den C-Eingang eines Zählrelais gelegt. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 404 Instanz-Nummer zugewiesen. Alle in den Hauptprogrammen eines Projektes verwendeten Anwenderbausteine sind Bestandteil der Projektdatei und werden zusammen mit dem Projekt abgespeichert. Sind Anwenderbausteine vorhanden, werden die Eigenschaftsdialoge entsprechend angepasst: Ansicht Programm Abb. 216: Eigenschaftsdialog Kontakt easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 405 Die Auswahlliste „Operand“ enthält alle registrierten Anwenderbausteine, die über Bit- Eingänge bzw. Analog-Eingänge verfügen. Die Auswahlliste „Nummer“ enthält alle möglichen Bausteinnummern im Bereich 1 bis 127 sowie einen eingegebenen Kommentar. Die Instanznummern, die bereits an Instan- easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 406: Anwenderbaustein In Einem St-Hauptprogramm

    Diese beiden Pseudo-Eingänge dürfen nicht unbeschaltet blei- ben und nicht außerhalb des Bausteinaufrufes zugewiesen werden. Beispiel zum Thema Im Beispiel wird der digitale Ausgang Q1 des Anwenderbausteins auf den C-Eingang eines Zählrelais gelegt. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 407: Anwenderbaustein Speichern

    Maximal können 12 Bit-Ein- bzw. Ausgänge genutzt werden Maximal können 8 Analog Ein- bzw. Ausgänge genutzt werden Geräteabhängige  Operanden (ID, LE, P) und NET-Operanden (N, NB, NW, ND, RN, SN) werden für Anwenderbausteine nicht unterstützt. Unterstützte Herstellerbausteine : easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 408: Register Der Ansicht Programmierung

    Anwenderbaustein- Aufruf selektiert ist oder die Programmieransicht eines Anwenderbausteins geöffnet ist. Vor dem Export wird der Anwenderbaustein der Plausibilitätskontrolle unterzogen. Nur wenn er keine Fehler aufweist lässt er sich exportieren. Falls der Baustein mit einem easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 409: Plausibilitätskontrolle

    2. Der ausgewählte Ordner enthält bereits einen Anwenderbaustein mit dem Namen UserFB_V1_01.uf7 3. Der ausgewählte Ordner enthält einen schreibgeschützten Anwenderbaustein UserFB_V1_01.uf7. Wenn die zuvor gelisteten Prüfungen positiv verlaufen, wird der Anwenderbaustein gespeichert und die Benutzeroberfläche in der Programmansicht und im Katalog ggf. aktualisiert. 6.3.10 Plausibilitätskontrolle easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 410: Anwenderbausteins

    Der Operand %2 wird nicht unterstützt in Anwenderbausteinen Die Nummer von Operand %2 liegt außerhalb des zulässigen Wertebereichs für Anwenderbausteine. 6.3.11 Anwenderbaustein importieren Die Importfunktion ermöglicht es, Anwenderbausteine (uf7-Dateien) aus einem Ver- zeichnis zu laden. Die Funktion ist in der Programmieransicht verfügbar. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 411: Anwenderbaustein Austauschen

    Damit diese Menüoption verfügbar ist, muss ein Anwenderbaustein-Aufruf angewählt sein und der Anwenderbaustein darf nicht zur Bearbeitung geöffnet sein. Wenn Anwenderbausteine vorhanden sind, deren Schnittstelle mit der des ange- wählten Bausteins übereinstimmt und diese nicht zur Bearbeitung geöffnet sind, wird easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 412: Anwenderbaustein Löschen

    Zum Deregistrieren/Löschen eines Anwenderbausteins stehen folgende Optionen zur Verfügung: 1. Menüleiste Programm/Anwenderbausteine löschen… 2. Katalog Ordner Anwenderbausteine/Kontextmenü Anwenderbausteine löschen… 3. Katalog Ordner Anwenderbausteine <name>/Kontextmenü Anwenderbausteine löschen… Für die ersten beiden Möglichkeiten öffnet sich folgendes Fenster: easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 413: Anwenderbausteine Vergleichen

    Programmiermethode möglich. Sie können wählen, ob Sie den Anwenderbaustein mit einem in dereasySoft 7 regis- trierten oder mit einem aus einer uf7-Datei (d. h. einem bereits exportierten Anwen- derbaustein) vergleichen wollen. Hierzu öffnet sich folgendes Fenster: easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 414 Soll der Vergleich mit einem vorhandenen Baustein erfolgen, öffnet sich eine Aus- wahlliste aller verfügbaren Anwenderbausteine mit der gleichen Programmiermethode. Abb. 222: Anwenderbaustein UF Soll der Vergleich mit bereits exportierten Anwenderbausteinen erfolgen, öffnet sich der Dialog „Anwenderbausteine importieren“ und Sie können eine uf7-Datei aus- wählen. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 415: Anwenderbaustein Drucken

    Nach dem Vergleich wird das Ergebnis im Standard-HTML-Browser angezeigt und in einer Ausgabedatei festgehalten. Die Ausgabedatei trägt den Namen des geöffneten Anwenderbausteins mit der Endung „HTML“. 6.3.15 Anwenderbaustein drucken Es können sowohl Anwenderbausteine gedruckt werden die im Projekt verwendet easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 416: Beispiel Zu Zeit- Und Zählrelais

    Funktionsbausteine C01 und T01 im Standard- Schaltplan verdrahtet und deren Ein- und Ausgänge parametriert. Abb. 224: Festverdrahtung mit Relais Abb. 225: Verdrahtung mit easyE4 Schaltplan eingeben Geben Sie in der Programmiermethode EDP den folgenden Schaltplan ein. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 417 Zeitsollwertes I1. Wenn Sie den gleichen Sollwert an I1 und I2 eingeben, arbeitet das Zeitrelais als syn- chroner Blinker. Das „+“-Zeichen bedeutet, dass Sie die Parameter dieses Zeitrelais über den Menü- punkt PARAMETER verändern können. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 418: Blinkfrequenz Verdoppeln

    >I2 002.000 QV> Abb. 228: Parameter T01 eingeben Schaltplan testen: Schalten Sie easyE4 in die Betriebsart RUN und wechseln Sie zurück zum Pro- gramm. Unter dem Menüpunkt „Bausteine“ können Sie sich jeden Parametersatz anzeigen las- sen. Stellen Sie den Cursor auf C 01 und drücken Sie OK.
  • Seite 419 6. Funktionsbausteine 6.4 Beispiel zu Zeit- und Zählrelais C - Zählrelais CF - Frequenzzähler CH - Hochgeschwindigkeitszähler CI - Inkrementalwertzähler easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 420: Systemeinstellungen

    Verbund. Nur über die easySoft 7 kann derzeit die Einstellung vorgenommen werden bezüglich: Verbindung zu anderen Geräten, → Kapitel "7 Mit easyE4 kommunizieren ", Seite 474 → Abschnitt "Webserver ein- → Abschnitt "Modbus-TCP", richten", Seite 510 Seite 493 →...
  • Seite 421 7. Systemeinstellungen 7.1 System-Optionen - Basisgerät mit Display und Tasten Konfiguration vom NET-Verbund, → Abschnitt "Ein NET aufbauen", Seite 487 ETHERNET Konfiguration der ETHERNET-Einstellung am Gerät, → Abschnitt "Ethernet", Seite 421 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 422: Anzeige

    10-er Schritten Wert: 0 entspricht dem Abschalten vom Display im Ruhemodus TIMEOUT Angabe der Zeit in Minuten oder Sekunden, wann das Display, wenn keine Bedienung am easyE4-Gerät erfolgt in den Ruhemodus wechselt FARBE Relevant für den Remote-Betrieb der easyE4 Farbwert-Eingabe von 0 - 15, Auswirkung in der Anzeige vom Gerät, z.B.

  • Seite 423: Grafik Als Startbild Im Display

    Legen Sie die boot.bmp direkt auf der Speicherkarte ab. microSD-Speicherkarte im PC Abb. 233: Ablage der boot.bmp Sobald das easyE4-Gerät eingeschalten wird, wird die Grafik als Startbild mit der fest- gelegten Zeit eingeblendet. Zur Funktion der Startgrafik muss die microSDSpeicherkarte im Gerät gesteckt bleiben.

  • Seite 424: Ethernet

    Siehe auch → Abschnitt "Ein NET aufbauen", Seite 487 7.6 Ethernet In diesem Untermenü werden die Adressen der easyE4-Gerätes konfiguriert. Die Gegenstelle muss ebenfalls entsprechend konfiguriert sein, damit eine Verbindung aufgenommen werden kann. In der letzten Zeile der Statusanzeige wird auf eine bestehenden Verbindung hin- gewiesen.
  • Seite 425 7. Systemeinstellungen 7.6 Ethernet Ein neues easyE4-Basisgerät ist standardmäßig auf Auto IP eingestellt. Die Einstellung und Festlegungen am EASY-E4-...-12...C1 erfolgen in der Menüstruktur im Pfad unter System-Optionen\Ethernet Tab. 74: Ethernet-Einstellung am Gerät Tab. 75: Hauptmenü Tab. 76: System-Optionen Tab. 77: System-Optio- STOP ✓...

  • Seite 426: Sprache Umstellen

    Wählen Sie dazu in der Menüleiste das Menü Optionen aus. Wählen Sie den Menüpunkt Sprachen an Klicken Sie auf die gewünschte Menüsprache. Um die geänderte Sprachauswahl zu aktivieren, wird die Software beendet und neu gestartet. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 427: Anlaufverhalten Einstellen

    EASY-E4-...-12...CX1 Geräte ohne Display können nur in der Betriebsart RUN starten. Nach dem Einschalten geht das easyE4 -Gerät direkt in Betrieb, sofern ein gültiges Pro- gramm (Schaltplan) vorliegt. Befindet sich hingegen kein Schaltplan im Gerät, verbleibt dieses im Betriebszustand STOP.

  • Seite 428: Anlauf Karte Aktivieren/Deaktivieren

    Programmwechsel durch Austausch der Speicherkarte vor- genommen werden soll. Ist das Programm auf der Speicherkarte unterschiedlich zu dem Programm im easyE4- Gerät, wird beim Einschalten der Versorgungsspannung erst das Programm von der Karte geladen und danach in die Betriebsart RUN gestartet. Besteht der Pro- grammunterschied nur aus abweichenden SOLL-Werten (Konstanten) von Funk- tionsbausteinen, wird kein Programm von der Speicherkarte geladen.
  • Seite 429 Im Register finden Sie einen Bereich Speicherkarte / Geräte-ID mit der Checkbox für Anlauf Karte. Aktivieren Sie die Checkbox durch Anklicken zum Einschalten. Deaktivieren Sie die Checkbox durch Anklicken zum Ausschalten. Siehe auch → Abschnitt "Konfiguration Speicherkarte und Geräte-ID", Seite 440 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 430: I-Entprellung

    7. Systemeinstellungen 7.9 I-Entprellung 7.9 I-Entprellung easyE4 wertet Eingangssignale werksseitig über eine Eingangsverzögerung, die soge- nannte I-Entprellung, aus. Dadurch wird sichergestellt, dass beispielsweise das Kon- taktprellen von Schaltern und Tastern ausgeblendet wird. Für einige Anwendungen ist die Erfassung sehr kurzer Eingangssignale erforderlich.

  • Seite 431: Kommentare Herunterladen

    Klicken Sie auf das Register Systemeinstellungen. Im Register finden Sie einen Bereich Kommentare mit der Checkbox für Kommentare herunterladen. Aktivieren Sie die Checkbox durch Anklicken zum Einschalten. Deaktivieren Sie die Checkbox durch Anklicken zum Ausschalten. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 432: P-Tasten

    7. Systemeinstellungen 7.11 P-Tasten 7.11 P-Tasten Bei den sogenannten P-Tasten handelt es sich um die Cursor-Tasten an den easyE4- Geräten mit Display und Tastatur. Es besteht bei den Geräten EASY-E4-...-12...C1 die Möglichkeit, dass Sie die Tasten als Kontakt in Ihrem Schaltplan verwenden.

  • Seite 433: Programm-Name Festlegen

    Wählen Sie das entsprechende Gerät aus dem Katalog in der Ansicht Projekt aus. Klicken Sie auf das Register Systemeinstellungen. Im Register finden Sie einen Bereich Programmname mit einem Eingabefeld. Geben Sie im Textfeld den gewünschten Namen für das Programm ein, der über- nommen werden soll. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 434: Remanenz-Funktion

    Die Werte aus dem Eingabefeld werden automatisch in MB Merker Bytes umge- rechnet. Remanenz-Bytes Der gesamte remanente Merkerbereich einer easyE4 darf 400 Bytes nicht über- schreiten. Die Summe der Remanenz-Bytes für Hauptprogramm und Anwen- derbausteine (UF) wird in der Projektansicht im Eigenschaftsdialog...

  • Seite 435: Remanenz In Der Easysoft

    Wählen Sie das entsprechende Gerät aus dem Katalog in der Ansicht Projekt aus. Klicken Sie auf das Register Systemeinstellungen. Im Register finden Sie je einen Bereich Remanenz bei Transfer mit der Checkbox für Merker-Inhalte und Baustein-Inhalte Remanenz Remanenz-Bytes easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 436 Die Werte in diesen Bereichen sollten für das Wiederanfahren der Anlage nach einem Neustart erforderlich sein. Bedenken Sie unerwünschte Folgen. Unter Remanenz-Bytes wird während der Eingabe der benötigte Speicherplatzbedarf angezeigt. Kontrollieren Sie ob der Speicherplatz ausreicht. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 437: Sicherheit - Passwortschutz

    7.14 Sicherheit - Passwortschutz 7.14 Sicherheit - Passwortschutz Einstellungen zum Passwort und passwortgeschützten Bereichen der easyE4 ist nur bei Geräten mit Display möglich oder sind alternativ mit der easySoft 7 vorzunehmen. Der Passwortschutz kann den Zugang sperren zu verschiedenen Bereichen Mindestens ein Bereich muss geschützt sein.
  • Seite 438 Schützt vor einem Zugriff auf die Ethernet-Schnittstelle dieses Gerätes. Der Datenaustausch über das Netzwerk wird nicht beeinflusst. Beachten Sie die einschränkende Wirkung einer geschützten Schnittstelle, wenn Sie das easyE4- Gerät zurücksetzen müssen. LOESCHFUNKTION Ist dieser Bereich inaktiv, erscheint nach viermalig fehlerhafter Passworteingabe die Frage „PROG LOESCHEN?“. Diese Abfrage unterbleibt, wenn Sie diesen Bereich schützen.
  • Seite 439 7. Systemeinstellungen 7.14 Sicherheit - Passwortschutz Gehen Sie analog für die weiteren Stellen im Passwort vor. Abbruch jederzeit mit der Taste ESC. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 440: Passwort Vergessen Oder Fehlerhafte Eingabe

    Das Passwort wird zum → Abschnitt "Passwort geschützte Bereiche festlegen", Seite 434 aktiviert. Passwort ändern Drücken Sie auf die Taste OK der easyE4 um das Hauptmenü zu öffnen. Öffnen Sie den Menüpfad SYSTEM OPTIONEN\SICHERHEIT\PASSWORT. Ist ein Passwort vergeben, wird das Untermenü zum Passwort angezeigt.

  • Seite 441: Konfiguration Des Passwortes In Der Easysoft

    Taste ESC: Abbruch, es wird kein Schaltplan, Daten oder Passwort gelöscht. Taste OK : Schaltplan, Daten und Passwort werden gelöscht. Wenn Sie das Passwort nicht mehr kennen, können Sie das geschützte easyE4-Gerät hier mit der Taste OK wieder aufschließen. Das gespeicherte Programm und alle Parameter der Funktionsrelais gehen dabei aller- dings verloren.
  • Seite 442 7. Systemeinstellungen 7.14 Sicherheit - Passwortschutz Siehe auch → Abschnitt "Projekt mit Passwort schützen", Seite 1 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 443: Konfiguration Speicherkarte Und Geräte-Id

    überschreibt. Im Eingabefeld können Sie eine 6-stellige Zahl als Programm-/Geräte-ID eingeben. Mit dieser ID wird gewährleistet, dass ein Programm nur dann auf das easyE4-Gerät überschrieben wird, wenn diese ID`s übereinstimmen Siehe auch → Abschnitt "Programme übertragen von und zur Speicherkarte", Seite 132 →...

  • Seite 444: Uhrzeit Und Datum Einstellen

    7. Systemeinstellungen 7.16 Uhrzeit und Datum einstellen 7.16 Uhrzeit und Datum einstellen easyE4-Geräte sind mit einer Echtzeituhr, die Datum und Uhrzeit beinhaltet, aus- gestattet. Zusammen mit den Herstellerbausteinen WT, YT oder HW, HY lassen sich damit die Funktionalität einer Schaltuhr realisieren.
  • Seite 445 SOMMERZEIT ENDE Wählen Sie unter Regel aus, wann die Sommerzeit starten und wann die Sommerzeit enden soll. Die easyE4 übernimmt Ihre Einstellungen und stellt zu den gewünschten Zeiten die Uhr selbständig um. Funkuhr einstellen Alternativ können Sie die Uhr auch über eine Funkuhr einstellen lassen.

  • Seite 446: Uhrzeit Und Datum Einstellen In Der Easysoft

    Deaktivieren Sie die Checkbox durch Anklicken zum Ausschalten. Geben Sie über die Dropdown-Menüs an, welchen Eingang Sie verwenden möch- ten und welche Abweichung am Einsatzort der easyE4 für die Zeit in [min] vorliegt. Abschließend können Sie in dem Bereich Sommerzeit die gewünschte Einstellung vor- nehmen.
  • Seite 447 Verbund die anderen Geräte die Uhrzeit übernehmen sollen. Anwendungsfall Nur ein easyE4-Gerät im NET-Verbund verfügt über eine Funkuhr. Dieses Gerät, soll die Uhrzeit für alle anderen Geräte im Verbund vorgeben. Dann tragen Sie die NET-ID die- ses Gerätes hier ein.

  • Seite 448: Microsd-Speicherkarte

    Das easyE4-Gerät unterstützt microSD-Speicherkartem mit 128Mb bis zu 32Gb (SD und SDHC, FAT12/16/32, Class 2 oder 4 ). Der Einsatz der Speicherkarte ermöglicht: Startprogramm die easyE4 kann von der Speicherkarte ein Startprogramm laden und ausführen. Speicherung mehrerer Programme auf einer Speicherkarte, Programme und Geräte können miteinander verknüpft wer- Startbild Auf der Speicherkarte kann eine boot.bmp abgelegt werden und dieses wird dann...

  • Seite 449: Reset - Gerät Auf Auslieferungszustand Zurück Setzen

    Erstellen Sie sich am PC z.B. im Texteditor eine leer Datei und benennen Sie diese um in RESET_MY_E4.BIN. Kopieren Sie die Datei über ihren PC direkt auf die Root der microSD Spei- cherkarte. Schalten Sie das easyE4-Basisgerät aus. Stecken Sie die microSD-Speicherkarte ein. Schalten Sie das easyE4-Basisgerät ein. Das easyE4-Basisgerät ist zurückgesetzt.

  • Seite 450: Neues Betriebssystem Laden

    8.2 Neues Betriebssystem laden 8.2 Neues Betriebssystem laden easyE4 Basisgeräte können mit einem neueren Betriebssystem aktualisiert werden. Das Betriebssystem wird von Eaton Industries GmbH, Bonn im Download Center – Soft- ware zur Verfügung gestellt. Laden Sie das gewünschte Betriebssystem auf Ihren Rechner.
  • Seite 451 → Abschnitt "Konfiguration Speicherkarte und Geräte-ID", Seite 440 → Abschnitt "Ansicht Projekt", Seite 1 → Abschnitt "Projekt - Speicherkarte", Seite 1 → Abschnitt "Programme übertragen von und zur Speicherkarte", Seite 132 → Abschnitt "DL - Datenlogger", Seite 344 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 452: Abarbeitung Eines Programms

    Diagnoseinformationen Ausgänge der NET-Teilnehmer Eingänge der NET-Teilnehmer In dieser Zeit durchläuft das easyE4-Gerät nacheinander sechs Segmente. Werden im easyE4-Programm die Operanden der Eingänge und Ausgänge ange- sprochen, werden nicht die Signalzustände der digitalen Ein-/Ausgänge abgefragt, easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 453 Teile gegliedert: das Prozessabbild der Eingänge und das Prozessabbild der Ausgänge. Segment 1 - 4 Innerhalb der ersten vier Segmente wertet das easyE4-Gerät die Kontaktfelder aus. Die Auswertung beginnt im ersten Segment, in der Schaltplanzeile 1 und wird von oben nach unten bis zur Schaltplanzeile n fortgesetzt.

  • Seite 454: Übernahme Eines Bestehenden Schaltplanes

    Ablauf wie bei den Vorgängergeräten erhält. Die easySoft 7 gibt ein Übernahmeprotokoll aus wie die Ein- und Ausgänge, Merker neu verdrahtet sind. Befindet sich in einem Projekt mit easyE4 auch MFD-CP8/10 Teilnehmer, werden die MFD-Geräte als sonstige NET-Teil- nehmer dargestellt.
  • Seite 455 Analoge Erweiterungen Die Daten eines analogen Gerätes, mit 4 Eingängen/ 2 Ausgängen, werden typische in 1,5 ms aufgefrischt. Bei einem Mixt der Erweiterungsgeräte digital/ analog z.B.: 2 digitale, zwei analoge Erweiterungsgeräte wäre der easyConnect-Zyklus 4,1 ms. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 456: Zeitverhalten Der Ein- Und Ausgänge

    Eingangsverzögerung (I-Entprellung) Die Zeit vom Einlesen der Ein- und Ausgänge bis zum Schalten der Kontakte im Schalt- plan können Sie beim easyE4-Basisgerät über eine Eingangsverzögerung, die soge- nannte I-ENTPRELLUNG, erhöhen,→ Abschnitt "I-Entprellung", Seite 427 Diese Funktion ist hilfreich, um beispielsweise ein sauberes Schaltsignal trotz Kon- taktprellen zu erzeugen.

  • Seite 457: Verzögerungszeit Bei Aktivierter I-Entprellung

    Ein Eingangssignal S1 muss also mindestens 20 ms lang mit einem Pegel von > 15 V an der Eingangsklemme anliegen, bevor das Signal intern von 0 auf 1 umschaltet (A). Hin- zugerechnet werden muss die Zykluszeit (B), da ein easyE4-Gerät das Signal erst am Anfang eines Zyklus in den Schaltplan übernimmt.
  • Seite 458 Mindestdauer stabil anliegen, die von der Schaltplan-Bearbeitungszeit (Zykluszeit) abhängt. 9.4.2 Verzögerungszeit bei EASY-E4-UC-...-Geräten Bei AC-Eingängen tastet das easyE4-Gerät das Eingangssignal, je nach akti- vierter/deaktivierter I-ENTPRELLUNG, in längeren oder kürzeren Abtastzyklen t Der Abtastzyklus ist außerdem von der Netzfrequenz abhängig.
  • Seite 459 Abtastzyklen t eine positive Halbwelle an einer Eingangsklemme anliegt (1. und 2. Abtastimpuls bei A). Registriert das easyE4-Gerät nacheinander zwei positive Halbwellen, schaltet es den entsprechenden Eingang (Kontakt) intern von 0 auf Abb. 243: Verzögerungszeiten bei der Auswertung eines AC-Eingangssignales und aktivierter I- ENTPRELLUNG Die typische Eingangsverzögerung aufgrund der I-ENTPRELLUNG beträgt damit min-...

  • Seite 460: Zusätzliche Verzögerungszeit Aufgrund Prellender Taster

    Eingang (Kontakt) intern von 0 auf 1 schaltet (A). Abb. 245: Schaltverhalten bei deaktivierter I-ENTPRELLUNG Wird keine positive Halbwelle erkannt, schaltet easyE4 den Kontakt aus (B). (50 Hz) = 20 ms, tSC (60 Hz) = 16,7 ms Einschaltverzögerung (typ.): I1…I12: 20 ms (16,7)
  • Seite 461 9. easyE4 intern 9.4 Zeitverhalten der Ein- und Ausgänge Wie Sie die Verzögerungszeiten ändern, können Sie im nachlesen unter: → Abschnitt "Zeitverhalten der Ein- und Ausgänge", Seite 453 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 462: Geräteinformation

    IP-ADDRESS: xxx.xxx.xxx.xxx SUBNET MASK: xxx.xxx.xxx.xxx GATEWAY ADDRESS: xxx.xxx.xxx.xxx DNS SERVER: (Aktiv/ Inaktiv) WEB SERVER HTTP PORT (Aktiv/ Inaktiv) MODBUS TCP - Anzeige der Betriebssystem-Version SYSTEM 1.00(Version) OS : 60268(Checksumme) CRC : 0068(Build-Version) B  : easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 463: Betriebszustände

    9. easyE4 intern 9.6 Betriebszustände 9.6 Betriebszustände Die easyE4-Geräte besitzen mehrere verschiedenen Betriebszustände. Ausgeschaltet- keine Versorgungsspannung vorhanden, Eingeschaltet Kein Programm im Basisgerät, Basisgerät bleibt in der Betriebsart STOP es kann kein Programm abgearbeitet werden. Programm ist im Gerät, Basisgerät bleibt so lange in der Betriebsart STOP bis in RUN gewechselt wird.

  • Seite 464: Netzwerk Net

    Projekte übernehmen zu können, wurde die NET Funktionalität via Ethernet geschaffen. Ein NET-Verbund kann aus bis zu 8 easyE4-Basisgeräten bestehen. Innerhalb eines Ver- bundes kann zwischen den easyE4-Basisgeräten kommuniziert werden. Soll zwischen den Verbünden kommuniziert werden muss ein Koordinator Gerät eingesetzt werden welches mittels Modbus mit den easyE4-Basisgeräten der verschiedenen Verbünden...
  • Seite 465 Ethernet nur noch NET Kommunikation überträgt. Der Wert des Bus Delay kann zwischen 10 ms und 255 ms betragen Als Faustformel gilt: Fall A: Bei Verwendung von PUT/GET und Netzwerk Merker: Bus-Delay in ms = (NET-Teilnehmeranzahl-1)*4*2+6 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 466: Delay Mit Put/Get Delay Ohne Put/Get Ms

    NET Teilnehmer ankoppeln können, setzen Sie das Bus Delay auf den für ihre Applikation höchst möglichen Wert. Dafür müs- sen Sie jedes Gerät aus den Ethernet entfernen und Punkt zu Punkt mit der easySoft 7 das Bus Delay ändern. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 467: Betriebszustände Easye4

    9. easyE4 intern 9.8 Betriebszustände easyE4 9.8 Betriebszustände easyE4 Die easyE4-Geräte besitzen mehrere verschiedenen Betriebszustände. Ausgeschaltet- keine Versorgungsspannung vorhanden, Eingeschaltet Kein Programm im Basisgerät, Basisgerät bleibt in der Betriebsart STOP es kann kein Programm abgearbeitet werden. Programm ist im Gerät geladen, Basisgerät bleibt so lange in der Betriebsart STOP bis in RUN gewechselt wird.

  • Seite 468: Zeitverhalten Der Easye4-Geräte

    Eingangsverzögerung (I-Entprellung) Die Zeit vom Einlesen der Ein- und Ausgänge bis zum Schalten der Kontakte im Schalt- plan können Sie beim easyE4-Basisgerät über eine Eingangsverzögerung, die soge- nannte I-ENTPRELLUNG, erhöhen, siehe hierzu → Abschnitt "I-Entprellung", Seite 427 Diese Funktion ist hilfreich, um beispielsweise ein sauberes Schaltsignal trotz Kon- taktprellen zu erzeugen.
  • Seite 469 Ein Eingangssignal S1 muss also mindestens 20 ms lang mit einem Pegel von > 15 V an der Eingangsklemme anliegen, bevor das Signal intern von 0 auf 1 umschaltet (A). Hin- zugerechnet werden muss die Zykluszeit (B), da ein easyE4-Gerät das Signal erst am Anfang eines Zyklus in den Schaltplan übernimmt.
  • Seite 470 Bei aktivierter I-ENTPRELLUNG prüft das easyE4-Gerät ob bei zwei auf- einanderfolgenden Abtastzyklen t eine positive Halbwelle an einer Eingangsklemme anliegt (1. und 2. Abtastimpuls bei A). Registriert das easyE4-Gerät nacheinander zwei positive Halbwellen, schaltet es den entsprechenden Eingang (Kontakt) intern von 0 auf easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 471 ENTPRELLUNG Die typische Eingangsverzögerung aufgrund der I-ENTPRELLUNG beträgt damit min- destens 80 ms. Hinzugerechnet werden muss die Zykluszeit, da ein easyE4-Gerät das Signal erst am Anfang eines Zyklus in den Schaltplan übernimmt. Umgekehrt wird der Eingang wieder ausgeschaltet, wenn das easyE4-Gerät zweimal nacheinander keine Halbwellen mehr erkennt (1.
  • Seite 472 Eingang (Kontakt) intern von 0 auf 1 schaltet (A). Abb. 251: Schaltverhalten bei deaktivierter I-ENTPRELLUNG Wird keine positive Halbwelle erkannt, schaltet easyE4 den Kontakt aus (B). (50 Hz) = 20 ms, tSC (60 Hz) = 16,7 ms Einschaltverzögerung (typ.): I1…I12: 20 ms (16,7)
  • Seite 473 Die Daten eines analogen Gerätes, mit 4 Eingängen/ 2 Ausgängen, werden typische in 1,5 ms aufgefrischt. Bei einem Mix an digitalen und analogen Erweiterungsgeräte, z.B.: 2 digitale, zwei ana- loge Erweiterungsgeräte, wäre der easyConnect-Zyklus 4,1 ms. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 474: Diagnosemeldungen Vom Betriebssytem

    Geräte am easyConnect Bus abgekoppelt sind oder nicht erkannt werden, z.B. bei Spannungsausfall an einem Erweiterungsgerät. ID14 Transistorausgänge im Basisgerät  haben eine Überlast oder einen Kurzschluss; die Ausgänge wer- den abgeschaltet und nach 30 Sekunden erneut überprüft. ID15 – ID16 – ID17 – easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 475 – ID19 Es entsteht eine Interrupt-Überlast. Es werden einen oder mehrere Interrupt-Bausteine verwendet und die Abfolge der Interrupt-Bausteine überlastet den Steuerkontroller der easyE4. Es können nicht alle Interrupt-Bausteine korrekt ausgeführt werden. Weitere Diagnosemeldungen von den Erweiterungsgeräten können entsprechend der Geräteeigenschaften auf die Diagnose Operanden ID25 bis ID96 gelegt werden.
  • Seite 476 10. Diagnosemeldungen vom Betriebssytem 10.2 Diagnosepuffer 10.2 Diagnosepuffer Der Diagnossepuffer wird im Online-Betrieb in der Kommunikationsansicht angezeigt. Weitere Informationen hierzu, siehe Diagnosepuffer. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 477: Mit Easye4 Kommunizieren

    Klick auf Kommunikation oder über Menüleiste/Ansicht/Kommunikation . Beim Erstellen eines neuen Projektes sollten Sie für jedes Steu- errelais easyE4 die Ethernet-Einstellungen direkt vornehmen. Ein neues easyE4-Basisgerät ist standardmäßig auf Auto IP eingestellt. Die Einstellung und Festlegungen am EASY-E4-...-12...C1 erfolgen in der Menüstruktur im Pfad unter System-Optionen\Ethernet Tab.
  • Seite 478 Die verwendeten Leitungen müssen entsprechend der Schnitt- stellenbeschreibung aus diesem Dokument konfektioniert sein. Bei der Verdrahtung der Geräte müssen die Hinweise zur Verdrahtung der entsprechenden Schnittstelle befolgt werden. Allgemeingültige Richtlinien und Normen müssen erfüllt werden. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 479: Verbindung Zum Gerät Herstellen

    Für die nachfolgende Tätigkeiten benutzen Sie die Betriebsart Offline Suchen Sucht Steuerrelais easyE4 die am Ethernet angeschlossen sind (siehe auch → Abschnitt "Mit easyE4 kommunizieren ", Seite 474) Bearbeiten Alle Ethernet Verbindungen die in List-box Schnittstelle vorhanden sind können bearbeitet bzw. es können neue hinzugefügt werden.

  • Seite 480: Ethernet Und Net Konfiguration Ohne Programm Durchführen

    11. Mit easyE4 kommunizieren 11.1 Funktionen Offline Ihre PC-Schnittstelle sucht alle erreichbaren Steuerrelais easyE4 Gefundene Geräte werden in der Tabelle mit: Erste Spalte: Ausgabe eines „?“ = inkonsistente Einträge im Gerät, Ausgabe „!“ = es sind mindestens doppelte NET-IDs aufgetreten, Ausgabe „x“ = am Gerät ist keine Kon- figuration möglich da Konfiguration über Netzwerk erlauben nicht gesetzt ist.
  • Seite 481 11. Mit easyE4 kommunizieren 11.1 Funktionen Offline Ethernet und NET Konfiguration aus einen geöffnetem Projekt über- nehmen Gerät suchen ( siehe auch Verbindung zum Gerät herstellen) easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 482 Wählen Sie die Suchfilter in den beiden List-Boxen NET-Verbund = allel, NET-ID = alle Betätigen Sie die Schaltfläche Neue Suche Per Liste bekommen Sie alle am Ethernet befindlichen easyE4 Geräte angezeigt. Das separate Fenster besitzt die gleiche Eigenschaften wie bei Offline Verbindung suchen ---------- Betätigen Sie die Schaltfläche Programm/ Konfiguration...

  • Seite 483: Konfigurieren

    Gerätes automatisch lädt. Auf dem Gerät vorhandene Programme werden überschrieben. Markieren Sie in der Liste der Programme das Start- programm. Wählen Sie in der Auswahlbox „Startprogramm“ um das gewählte Pro- gramm als Startprogramm zu kennzeichnen. Daten-Logger Aufzeichnungen easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 484: Systemeinstellungen

    Wählen Sie die Suchfilter in den beiden List-Boxen NET-Verbund = allel, NET-ID = alle Betätigen Sie die Schaltfläche Neue Suche Per Liste bekommen Sie alle am Ethernet befindlichen easyE4 Geräte angezeigt. Das separate Fenster besitzt die gleiche Eigenschaften wie bei Offline Verbindung suchen IST-Konfiguration Gerät =>...

  • Seite 485: Fenster Schaltplan In Der Kommunikations-Ansicht

    Betätigen Sie den Schalter Zustandsanzeige ein, Wählen Sie das Netz- werk/Strompfad aus, um die aktuellen Operanden Zustände anzuzeigen. Mit den Schalter Zustandsanzeige aus beenden Sie die Anzeige. Online-Zustandsanzeige Das Gerät muss in der Betriebsart RUN sein easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 486 Software Tasten wie am Geräte. Geräteinformation Sie befinden sich im Register Konfiguration und sehen die Geräte. Wählen Sie Ihr gewünschtes Gerät aus (Klick auf eines der angezeigten Geräte) Sie bekommen die Geräteinformation Online angezeigt. Entsprechend des easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 487: Zustandsanzeige

    Wählen Sie das Netzwerk im Programm an, welches Sie kontrollieren möchten. Mit Zustandsanzeige aus beenden Sie die Zustandsanzeige 11.1.3 Verdrahtungstest Das Basisgerät ist Online mit der easySoft verbunden und besitzt die Betriebsart STOP. Die Zustandsanzeige ist eingeschaltet. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 488 Zustand „Aus“ besitzen. 11.1.4 Sammeldiagnosemeldungen Betätigen Sie im Menü KOMMUNIKATION das Menü Sammeldiagnose, oder betätigen Sie in der Menüleiste den Schalter Sammeldiagnose ein/aus. Sie erhalten alle Diagnosemeldungen die im Gerät vorhanden sind als Pro- tokollmeldung. Register Projektinfos easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 489 11. Mit easyE4 kommunizieren 11.1 Funktionen Offline Abb. 252: Kommunikationsansicht Register Projektinfos easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 490: Ein Net Aufbauen

    Eine Verbindung über Router ist nicht möglich, da Broadcast-Telegramme einen Router normalerweise nicht passieren. Über NET können max. 8 easyE4-Geräte im einem Verbund stehen. Innerhalb eines Sub- net sind bis zu 10 verschiedene easyE4-Verbunde möglich. Der Zugriff erfolgt über verschiedene Operanden und Bausteine.

  • Seite 491: Netzwerk Net

    Jeder Teilnehmer im Verbund hat 32 RN (Receive NET) und 32 SN (Sent NET) Bit-Merker verfügbar. 3. Übertragen eines Doppelwortes mit Hilfe von Funktionsbausteinen. In jedem easyE4-Gerät im Verbund stehen 32 Herstellerbausteine PUT (PT) und Bausteine 32 GET (GT) für das ereignisabhängige Senden und Empfangen von Ana- logwerten zur Verfügung.
  • Seite 492 N113- N121- NB10 NB11 NB12 NB13 NB14 NB15 NB16 usw. Lebenszeichen NET-Teilnehmer Damit alle NET-Teilnehmer innerhalb eines Verbundes wissen, ob für sie wichtige NET- Teilnehmer noch kommunizieren, sendet jeder Teilnehmer zyklisch jede Sekunde (1 s) easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 493: Net-Einstellungen

    Eine Ethernet-Konfiguraton wurde durchgeführt. Im Offline-Betrieb reicht dazu die Konfiguration in der easySoft 7 auf der Regis- terkarte Ethernet aus, → Abschnitt "Ethernet-Verbindung", Seite 1 Jedem easyE4-Basisgerät oder als Sonstiger NET-Teilnehmer dem Projekt zugefügten Teilnehmer wird eine NET-ID zugewiesen. Ansicht Projekt Abb.
  • Seite 494 Fall A: Bei Verwendung von PUT/GET und Netzwerk-Merker: Bus-Delay in ms = (NET-Teilnehmeranzahl-1)*4*2+6 Fall B: Bei ausschließlicher Verwendung der Netzwerk-Merker: Bus-Delay in ms = (NET-Teilnehmeranzahl-1)*2*2+6 Zur Orientierung dient die nachfolgende Tabelle: Teilnehmeranzahl: Delay mit Delay ohne PUT/GET in ms PUT/GET in ms easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 495 → Abschnitt "GT - Wert aus dem NET holen", Seite 307 → Abschnitt "PT - Wert in das NET stellen", Seite 310 → Abschnitt "SC - Uhr über NET synchronisieren", Seite 313 → Abschnitt "Ansicht Kommunikation", Seite 1 → Abschnitt "Ethernet-Verbindung", Seite 1 easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 496 Die gewünschte Kommunikation über Modbus-TCP können Sie über die Software easySoft 7 konfigurieren. Ziehen Sie mithilfe der linken Maustaste ein gewünschtes Steuerrelais easyE4 aus der linken Spalte in das Projektfenster (Weißes Feld oben rechts) Um mehrere Geräte ( max. 8) in das Projektfenster hinzuzufügen, müssen Sie diese untereinander anordnen.
  • Seite 497 11. Mit easyE4 kommunizieren 11.3 Modbus-TCP hinzugefügte Gerät aus und bestätigen Sie mit „OK“. Wählen Sie „Abbrechen“, wird das Steuerrelais easyE4 nicht im Projektfenster hinzugefügt. Nachdem Sie die gewünschten Geräte (Steuerrelais easyE4 und beliebige Erwei- terungen) in das Projektfenster hinzugefügt haben, klicken Sie mit der linken Maustaste auf das Grundgerät, dass die Server Funktionalität annehmen soll und...

  • Seite 498: Programmierung Der Kommunikation Mittels Modbus-Tcp

    Funktionalität des Modbus-TCP Clients erfüllt und in der Lage ist Befehle an den untergeordneten Server zu schicken. Da das Steuerrelais easyE4 mit verschiedenen auf dem Markt erhältlichen Modbus- TCP Clients zusammen arbeiten soll, werden nur öffentliche Modbus-TCP Funktionen unterstützt.

  • Seite 499: Tab. 94: Request-Pdu

    2. Das LSB des ersten Bytes, also Bit 0, enthält Zustand des ersten im Request adressierten Ausgangs. Die anderen Ausgänge folgen in aufsteigender Rei- henfolge. 3. Wird ein Byte nicht voll ausgenutzt, werden ungenutzte Bits mit 0 aufgefüllt. Nach Codierung der Response wird diese gesendet. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 500: Tab. 96: Request-Pdu

    3. Wird ein Byte nicht voll ausgenutzt, werden ungenutzte Bits mit 0 aufgefüllt. Nach Codierung der Response wird diese gesendet. 11.3.3.3 Read Holding Registers 0x03: Die Funktion 0x03 liest interne Register (z.B Merker-Worte in der easyE4) wortweise aus. Tab. 98: Request-PDU Funktionscode 0x03 ;Read Holding Registers...

  • Seite 501: Tab. 99: Response-Pdu

    Um einen Analog-Eingang von 32 Bit abzufragen muss man also 2 Eingabe-Register in Folge abfragen. Tab. 100: Request-PDU Funktionscode 1 Byte 0x04 ;Read Input Registers Start-Adresse 2 Byte Muss immer 1 kleiner als der Start-Eingang easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 502: Tab. 101: Response-Pdu

    Muss immer 1 kleiner gewählt werden als zu schreibende MW (Wenn MW1 geschrieben wer- den soll, muss hier 0 stehen) Register-Wert 2 Byte Zu schreibender Wert Reaktion auf Empfang des Requests 1. Analyse der Zieladresse (verteilt auf Byte 1-2) easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 503: Write Multiple Registers 0X10

    (→ Abschnitt "Write Single Registers 0x06:", Seite 499 Request-PDU) Response ist also identisch mit dem zugehörigen Request und dient nur als Bestä- tigung. 11.3.3.6 Write Multiple Registers 0x10: Die Funktion schreibt n * 16 Bit in N Register ((Netz-)Merker-Worte in der easyE4) Tab. 103: Request-PDU Funktionscode 1 Byte 0x10 ;Write Multiple Registers...
  • Seite 504 11. Mit easyE4 kommunizieren 11.3 Modbus-TCP Register- 2 Byte Anzahl der geschriebenen Register (Wert sollte mit Anzahl Request übereinstimmen) easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 505: Modbus-Tcp Fehlerbehandlung

    **Ein Read liefert immer konsistente Daten aus dem Abbild, da diese durch Sema- phoren von anderen Modulen geschützt werden. D.h. es ist z.Zt. kein Kriterium für einen „read discrete inputs“-Fehler im Server bekannt. Read Holding Registers 0x03: Im Fehlerfall wird vom Modbus-TCP ein Error-Frame gesendet. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 506 ** Ein Read liefert immer konsistente Daten aus dem Abbild, da diese durch Sema- phoren von anderen Modulen geschützt werden. D.h. es ist z.Zt. kein Kriterium für einen „read input registers“-Fehler im Server bekannt. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 507 ** Ein Write kann immer konsistente Daten ins Abbild schreiben, da diese durch Sema- phoren von anderen Modulen geschützt werden. D.h. es ist z.Zt. kein Kriterium für einen „write multiple registers“-Fehler im Server bekannt. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 508 Wird eine nicht unterstützte Funktion vom Client angefordert, muss nach Empfang des Request folgender Error-Frame vom Modbus-TCP-Server zurückgegeben werden: Fehlercode 1 Byte 0x80 + Funktionscode Exception Code 1 Byte 01 Der Client erhält damit die Meldung, dass die gewünschte Funktion von dem Server nicht unterstützt wird. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 509: Tab. 105: Zuordnung Von Modbus-Register Und Read-Daten Für Den Modbus

    11. Mit easyE4 kommunizieren 11.3 Modbus-TCP 11.3.5 Modbus-Map Tab. 105: Zuordnung von Modbus-Register und Read-Daten für den Modbus-Server Steuerrelais easyE4 Modbus- Modbus- Operand Bedeutung Bemerkung Funktionscode Reg. # 0x01 Lok. Bit-Aus- bis Q4 für Grundgerät, ab Q17 für (Read Coil)

  • Seite 510: Operand Bedeutung Bemerkung

    Net-Mer- Es werden nur die lokalen Net-Mer- ker-Bit 1 kerbits und keine Merkerbits der anderen Teilnehmer zurückgegeben … … … 2512 N512 lok. Net-Mer- ker-Bit 512 alles von 2513 bis 3000 wird als Error- easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 511 Es werden nur die lokalen Net-Mer- Wort 1 ker-Worte, keine Doppelworte, keine Bytes und keine Merker der anderen … … … Teilnehmer zurückgegeben 2032 NW32 Net-Merker- Wort 32 alles von 2033 bis 65535 wird als Error-Code 2 zurückgegeben easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 512: Operand Bedeutung

    11. Mit easyE4 kommunizieren 11.3 Modbus-TCP Tab. 106: Zuordnung von Modbus-Register und Write-Daten für den Modbus-Server easyE4 Modbus-Funk- Modbus- Operand Bedeutung Bemerkung tionscode Reg.# 0x06 Alles bis 1000 wird als Error- (Write Single Regis- Code 2 zurückgegeben ter) 1001 Merker-Wort 1 …...

  • Seite 513: Webserver Einrichten

    Die Funktion als Webserver sorgt für zusätzlichen Komfort beim Einsatz des Steu- errelaiseasyE4 für den Benutzer. Alle durch den Webserver unterstützten Funktionen der easyE4 lassen sich über das Web steuern. Das Web bietet somit eine zusätzliche Schnittstelle zur Kommunikation an, wie ein zusätzliches HMI für das easyE4-Gerät.
  • Seite 514 Für den „HTTP-Port“ ist standardmäßig 80 eingestellt. Beim Ändern achten Sie darauf, dass der HTTP-Port sowohl im Webbrowser als auch auf dem easyE4-Gerät auf den gleichen Wert eingestellt wird. Legen Sie den HTTP-Port fest. Aktivieren Sie die SSL/TSL Verschlüsselung bei Bedarf.

  • Seite 515: E-Mail-Funktion

    11. Mit easyE4 kommunizieren 11.5 E-Mail-Funktion 11.5 E-Mail-Funktion Nur mit easySoft 7 möglich. Mit der E-Mail Funktion kann das Steuerrelais easyE4 bis zu drei verschiedenen Emp- fängergruppen eine Nachricht zukommen lassen. Voraussetzungen: Für die E-Mail-Funktion muss vom Steuerrelais easyE4 eine Ethernet-Verbindung zu einem externen Server bestehen.
  • Seite 516 Meldungen versendet werden sol- len. Im Bereich Mailserver Einstellungen sind die Verbindungsdaten zum Mailserver anzu- geben. Stimmen die Einstellungen nicht, kann die easyE4-Systemmeldungen nicht ver- schickt werden. Wählen Sie zunächst aus, ob Sie die IP-Adresse oder den DNS-Namen (präferiert) angeben.

  • Seite 517: Programmierung Alarmbaustein Zur Meldung

    Soll der Alarmbaustein dauerhaft aktiv sein, so setzen Sie keinen Haken. Mit dem Kästchen „Webserver aktiv, solange am Eingang EN der Status 1 anliegt“ kön- nen Sie festlegen, ob der Webserver in der easyE4 aktiv sein soll, solange an EN ein Input ankommt.
  • Seite 518 In dem nächsten Feld „Parameteranzeige“ wählen Sie aus, ob der „Aufruf möglich“ oder „Aufruf gesperrt“ ist. Abschließend wählen Sie die „Art der Informationsübermittlung“, die gewünschte „Empfänger-Zuweisung“ und verfassen den Betreff und die Nachricht, die per E-Mail versendet werden soll. → Abschnitt "Sonstige Bausteine", Seite 316 easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 519 7 kontrollieren. Wenn sich ein easyE4-Gerät nicht wie erwartet verhält, können Ihnen die folgenden Hin- weise bei der Behebung möglicher Probleme helfen. Funktioniert ein Programm - trotz ausführlicher Simulation in easySoft 7- nicht wie erwartet, bietet Ihnen die Strom- flussanzeige im Display vom easyE4-Gerät eine weitere Möglichkeit, die logischen Ver-...

  • Seite 520: Meldungen Vom Betriebssystem

    LCD defekt easyE4 auswechseln Temporäre Anzeige TEST: EEPROM Nur beim ersten Einschalten TEST: CLOCK Daueranzeige ERROR: EEPROM Der Speicher für die remanenten Werte easyE4 auswechseln oder dereasyE4-Schaltplanspeicher ist defekt. ERROR: CLOCK Fehler der Uhr easyE4 auswechseln easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 521: Situationen Bei Der Programm-Erstellung

    12.2 Situationen bei der Programm-Erstellung Erklärung Abhilfe Situationen bei der Programm-Erstel- lung Kontakt- oder Spu- easyE4-Gerät läuft in der Betriebsart RUN Betriebsart STOP wählen leneingabe im Programm nicht möglich Schaltuhr schaltet zu Uhrzeit oder Schaltuhr-Parameter stehen nicht Uhrzeit und Parameter prüfen falschen Zeiten...
  • Seite 522 ANLAUF RUN bei easyE4 ist deaktiviert. ANLAUF RUN im Menü SYSTEM Betriebsart STOP OPTIONEN aktivieren. Die Kontakte der Funk- Die Anzeige von easyE4 wird zu oft auf Zwi- Ignorieren Sie diesen Teil der tionsbausteine BC (Daten- schenstände aktualisiert, obwohl die Kon- Stromflussanzeige.

  • Seite 523: Funktionsfähigkeit Des Net Gestört

    Die Präsenz der konfigurierten NET-Teilnehmer wird in folgenden Zeitintervallen aus- gewertet: Tab. 107: NET-Teilnehmer Zeitintervalle Baudrate Teilnehmer muss das Lebens- Teilnehmer erkennt das Feh- zeichen alle … senden len eines Lebens-zeichen ab … [kBaud] [ms] [ms] 1000 1800 easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 524 Teilnehmer ohne Schaltplan Die vom NET-Teilnehmer 1 empfangenen Ausgangswerte Q01 - Q08 und (NET-Teilnehmer mit einer NET-ID S01 - S08 werden in den Zustand 0 gesetzt. 2 - 8 im REMOTE IO-Modus) easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 525: Net-Teilnehmer Ersetzen

    Bei einem Netzwerk, das mit 250 kB betrieben wird, soll der NET-Teilnehmer NT7 aus- getauscht werden. Wenn Sie als Ersatz ein easyE4-Gerät-Gerät verwenden, das sich noch im Aus- lieferungszustand befindet und keine NET-ID besitzt, wird dieses Gerät nicht auto- matisch in das Netzwerk integriert. Trotz angeschlossener Versorgungsspannung und korrekter NET-Verbindung bleibt die LED NET ausgeschaltet.

  • Seite 526: Teilnehmer Mit Net-Id 1 Fällt Aus

    Das Gerät folgt dem NET-Teilnehmer 1, wenn der wieder in den Betriebszustand RUN wechselt. Sicherheitsmaßnahme: Überwachen Sie bei jedem NET-Teilnehmer mit Programm die Diagnosebits ID.., um einen fehlenden NET-Teilnehmer schnellstmöglich zu erkennen → Abschnitt "Überwachung anhand von Diagnosebits", Seite 520. easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 527: Instandhaltung

    Für Reparaturen wenden Sie sich bitte an Ihren Lieferanten oder an den technischen Support. VORSICHT ZERSTÖRUNG Das easyE4 darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Stelle geöffnet werden. Betreiben Sie das Gerät nur mit vollständig verschlossenem Gehäuse. Verwenden Sie für den Transport die Original-Verpackung.

  • Seite 528: Lagerung, Transport Und Entsorgung

    Sie vor der Inbetriebnahme das Gerät sich der Raum- temperatur angleichen. Das Gerät nicht der direkten Wärmestrahlung von Heizgeräten aussetzen. Für den Transport und die Lagerung der easyE4 müssen die Umgebungsbedingungen erfüllt sein. Die max. Umgebungstemperatur für die Lagerung und den Transport darf den spe- zifizierten Wert nicht übersteigen:...
  • Seite 529 13.3 Lagerung, Transport und Entsorgung Verwenden Sie für den Transport die Original-Verpackung. Das easyE4 ist zwar robust aufgebaut, die eingebauten Komponenten sind jedoch emp- findlich gegen zu starke Erschütterungen und/oder Stöße. Schützen Sie deshalb das easyE4 vor mechanischen Belastungen außerhalb der bestimmungsgemäßen Verwendung.

  • Seite 530: Anhang

    Anhang Anhang A.1 Angaben zu Abmessung und Gewicht A.2 Zulassungen und Normen A.3 Technische Daten A.3.1 Datenblätter A.4 Weiterführende Literatur A.5 Beipielprogramme Stichwortverzeichnis Abbildungsverzeichnis Tabellenverzeichnis Glossar easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 531: Angaben Zu Abmessung Und Gewicht

    Anhang A.1 Angaben zu Abmessung und Gewicht A.1 Angaben zu Abmessung und Gewicht Basisgeräte mit Kappenmaß 4 Teilungseinheiten EASY-E4-UC-12RC1, EASY-E4-DC-12TC1 EASY-E4-UC-12RCX1, EASY-E4-DC-12TCX1 Abb. 257: Abmessungen in mm (Inch) easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 532 Erweiterungsgeräte mit Kappenmaß 4 Teilungseinheiten EASY-E4-UC-16RE1,EASY-E4-DC-16TE1 Abb. 258: Abmessungen in mm (Inch) Breite x Höhe x Tiefe 71,5 mm x 90 mm x 58 mm (2,81" x 3,54" x 2.28") (ohne Stecker) Gewicht 0,20 kg easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 533 Erweiterungsgeräte mit Kappenmaß 2 Teilungseinheiten EASY-E4-UC-8RE1,EASY-E4-DC-8TE1, EASY-E4-DC-6AE1 Abb. 259: Abmessungen in mm (Inch) Breite x Höhe x Tiefe 35,5 mm x 90 mm x 58 mm (1,4" x 3,54" x 2.28") (ohne Stecker) Gewicht 0,18 kg easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 534: Zulassungen Und Normen

    Die folgenden Angaben sind gültig für alle easyE4-Geräte. Zulassungen und Deklarationen Typen-Zulassung für das easyE4 beantragt easyE4 sind konform zu den erforderlichen Richtlinien der Europäischen Union (EU) und sind durch das CE-Kennzeichen gekennzeichnet. NEMA easyE4ist konform zu den erforderlichen Richtlinien von Nordamerika Marine Approbation Typen-Zulassung für das easyE4 beantragt...

  • Seite 535: Technische Daten

    197218 - EASY-E4-UC-16RE1 197220 - EASY-E4-DC-16TE1 mit Analog-Eingängen 197223 - EASY-E4-DC-6AE1 A.3.1.3 Zubehör 197225 - EASY-E4-CONNECT1 Ersatzteilpaket, bestehend aus 3 Verbindungssteckern und 3 Abdeckkappen 197226 - EASYSOFT-SWLIC Lizenz zur Programmiersoftware easySoft 7 191087 - MEMORY-SDU-A1 microSD-Speicherkarte easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 536 Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Gerätefüßen ZB4-101-GF1 (Zusatzausrüstung) Schutzart IP 20 (IEC/EN 60529, EN50178, VBG 4) Elektromagnetische Überspannungskategorie/Verschmutzungsgrad III/2 Verträglichkeit (EMV) Funkentstörung EN 61000-6-3 Klasse B Tab. 109: Ethernet Ethernet Anschlüsse RJ45-Stecker, 8-polig Leitungsart CAT5 easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 537: Weiterführende Literatur

    Hilfreiche Videos, die Ihnen den Umgang mit bestimmten Funktionen erklären finden Sie auf der Produktseite http://www.eaton.eu/easy im Internet. Produktschulungen Schulungen zur easyE4 werden vom Eaton Experience Center Training (EEC) angeboten. Weitere Informationen und den Downlod zum Seminarkatalog finden Sie im Internet unter: http://www.eaton.eu/training Community Ein easyForum als Hilfestellung finden Sie im Internet unter: http://www.easy-forum.net...

  • Seite 538: Beipielprogramme

    Lauflicht Aufgabenstellung Mit der easyE4 sollen vier Lampen der Reihe nach ein- und wieder ausgeschaltet wer- den. Erst von der ersten Lampe bis zur vierten danach umgekehrt von der vierten bis zur ers- ten u. s. w.. Über den Hauptschalter S1 lässt sich die Anlage ein- und ausschalten.
  • Seite 539 Q1 Lampe H1 Q2 Lampe H2 Q3 Lampe H3 Q4 Lampe H4 3. Parameter: T1 schnelle Impulsgeschwindigkeit (0,30 sek.) T2 mittlere Impulsgeschwindigkeit (0,60 sek.) T3 langsame Impulsgeschwindigkeit (1 sek.) C1-C4 Anzahl der Impulse H1 Einschaltzeiten Lauflicht easy-E4_Lauflicht_ES_DE_EDP.e70 easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 540 248, 253 Addieren Aktivierung P Tasten Aktorik AL - Alarmbaustein Alarm Alarmbaustein Allgemeines zum Hochgeschwindigkeitszähler CH zum Inkrementalwertzähler CI Analog- Operanden Analogwertevergleich A - Analogwertevergleich Visualisierungsgerät Ändern Kontakte und Spulen Verbindungen ANLAUF KARTE ANLAUF RUN Anlaufverhalten easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 541 Hauptprogramm aufrufen importieren in einem ST-Hauptprogramm parametrieren programmieren speichern Anwenderbausteine vergleichen Anzeige Anzeige- und Eingabeelemente Anzeige-Priorität Arithmetik Auflösung Ausführungen Ausführungszeit eines Interrupt 367, 379, 385 Ausgleichszeit Austausch NET-Teilnehmer Bargraph Bausteineditor Bausteinliste easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 542 Betriebsart Zahlenwandler Betriebsarten Wechsel nicht erkannt (NET) Betriebsfrequenz 259, 267 Betriebsstundenzähler OT - Betriebsstundnzähler-Visualisierungsgerät Visualisierungsgerät Betriebszustände Bewegungssteuerung Bit vorwärts, rückwärts schieben Bitmuster erkennen, verändern Block Transfer Boolsche Verknüpfung Bremsrampe Bremssequenz BT - Block-Transfer Bus-Delay 421, 491 easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 543 CP - Vergleicher 800-Steuerrelais/Visualisierungsgerät D - Textanzeige Anzeige- und Eingabeelemente Bargraph Datum- und Zeitanzeige Datum- und Zeitwerteingabe Laufschrift Meldungstext Meldungstextauswahl Rastender Taster Rollierender Text Statischer Text Wertanzeige Werteingabe Zeitrelaiswertanzeige Zeitrelaiswerteingabe D - Textanzeige (Display) 324, 331 Datenbaustein easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 544 Datum über NET synchronisieren Datum und Zeitanzeige Q1 (boolscher Funktionsbausteinausgang Deklarationen Dezimalzahlen Diagnose per Diagnosebits Differentialanteil Display Elemente Standardfarben Displaymeldungen Dividieren DL - Datenlogger Doppelwort vorwärts/rückwärts schieben Download Download Center E-Mail E-Mail versenden ecat Echtzeituhr Über NET synchronisieren easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 545 Elemente des Displays Entsorgung Recycling 221, 230, 278 Equal 219, 230 Erstinbetriebnahme Ethernet Konfiguration Ethernet Netzwerk Fehlende Teile Fehler -behebung, bei Ereignis Fehlerbehebung bei Schaltplanerstellung Fehlersuche Fensterdiskriminator Frequenzänderung PO - Impulsausgabe Front-Einbau 232, 252 Funktion easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 546 Operanden zuweisen, Eingang Ganzzahliger Wert Gefahren gerätespezifisch GEHE ZU anderen Strompfad Gerät Sprache umstellen Gerätevarianten 17-18 Greater Than 219, 224, 230 Grenzwerte des Funktionsbausteines Pulsweitenmodulation PW Grundausstattung 220, 230, 307 Handbücher Hardware-Ausgang Hardwareeingänge Hardwarezähler Hilfsrelais Hochgeschwindigkeitszähler easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 547 Impulsanzahl PO - Impulsausgabe Impulsausgabe PO - Impulsausgabe Impulsausgang Impulsbreite Impulsdauer Impulsfolge Impulsform der Zählersignale Inbetriebnahme Initialisierungsmodus Inkrementalwertzähler Installation Instandhaltung Integralanteil Interrupt 379, 385 Interrupt-Baustein 379, 385 Zählergesteuert Zeitgesteuert Interrupt-Belastung 372, 389 Invertieren Kontakt Schützfunktion easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 548 Kanalnummer MX - Datenmultiplexer Kennzeichnung Klimatische Umgebungsbedingungen 32, 525, 533 Kommunikation Ansicht Kommunikationsansicht Projektinfos Konstanten Zuweisen, FB-Eingang Kontakt -felder -name -nummer ändern, Schließer - Öffner Cursor-Tasten Definition eingeben, ändern löschen suchen verbinden Kopieren Merkerinhalte Kopierschutz easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 549 LB - Sprungmarke Lebensdauer Hintergrundbeleuchtung Lebenszeichen Lebenszeichen NET-Teilnehmer NET kontrollieren LED ETHERNET LED POW/RUN 66-67 Leitungsschutz Less Than 219, 230 Lieferumfang LIFO Löschen Funktionsbaustein Operanden an FB-Ein-/Ausgängen Strompfad A - Analogvergleich-Visualisierungsgerät CP - Vergleicher-Visualisierungsgerät Markennamen Produktnamen easyE4 11/18 MN050009 DE www.eaton.com...

  • Seite 550: Multiplizieren

    Remanenz Wertebereich zuweisen, FB-Eingang Merkmale microSD Mindesteinschaltdauer Mindesteinschaltdauer = Mindestausschaltdauer Minimale Periodendauer MM- Min/Max Funktion Modbus-TCP Montage MR - Masterreset Multiplizieren MX - Datenmultiplexer Nachstellzeit Tn NC - Zahlenwandler Negative Flanke auswerten Negieren, Spule -Operanden easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 551 278, 282 Normalbetrieb Normen Normierte Größen des PID-Reglers Obere Begrenzung Oberer Schwellwert Öffnerkontakt umkehren Offset 219, 283 Online-Katalog Operanden Löschen an FB-Ein-/Ausgängen Zuweisen zuweisen, FB-Ausgang Operandenvorrat Anwenderbausteine Originalbetriebsanleitung P-Tasten 123, 324 Parameter Zugriff freigeben/sperren Parametrierung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 552 Passwort geschützte Bereiche festlegen Passwortschutz entfernen Periodendauer PID-Regler Abtastzeit Betriebsart Plausibilitätskontrolle Impulsausgabe Normalbetrieb Tippbetrieb PO - Impulsausgabe Positive Flanke auswerten Programm-Zykluszeit Programmname Projektinfos Proportionalanteil Proportionale Stellglieder Proportionalfaktor Proportionalverstärkung Proportionalverstärkung Kp PT1-Signalglättungsfilter Puls-Pausenverhältnis 207, 213 Pulsweitenmodulation easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 553 Remanente Merker Remanenz 288, 397, 431 Remanenz bei Funktionsrelais & -bausteinen C - Zählrelais-Visualisierungsgerät CF - Frequenzzähler CI - Inkrementalwertgeber-Visualisierungsgerät Remote Betrieb Remote RUN 421, 491 Reparaturen Reset 247, 252, 358, 446 VC - Wertbegrenzung Richtlinien easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 554 Rückwärtssprünge Schaltdauer T - Zeitrelais-Logikrelais Schaltkontakt -> siehe Kontakt Schaltplan -elemente -Erstellung, Fehlerbehebung kontrollieren sichern Schieberegister Schließerkontakt umkehren Schnelle Zähler Schnelle Zählfunktionen Schnittstellen Ethernet Schrittmotor Schützfunktion Schwellwertschalter SD-Karte Service Setzen, Spulenfunktion Sicherheit Sichern, Schaltplan Signalglättung easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 555 Speicherkarte Sprache Sprachen umstellen am Gerät Sprachumschaltung Sprung Sprungantwort Sprünge Spule Definition eingeben, ändern löschen negieren suchen verbinden Spulen -feld -funktion, Übersicht Standardfarben Display Startbild Startfrequenz Startgrafik Startrampe Statischer Text Stellgröße Stellgröße SV 240-241 STOP easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 556 Support Systemeinstellungen Kommunikation Systemvoraussetzungen T-Zeitrelais Ansprechverzögert Ausschaltzeitpunkt Blinkend Remanenz Stopp (Halt) Triggereingang T - Zeitrelais Beispiel Zeit- und Zählrelais Impulsformend schalten Tabellenfunktion TC- Dreipunktregler Technische Daten Testen, Schaltungen über P-Tasten Textanzeige 324-325 Textanzeige-Editor Statischer Text easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 557 160, 482 HW - Wochen-Zeitschaltuhr SC - Uhr über Netz synchronisieren Uhrzeit Uhrzeit einstellen Unterer und oberer Grenzwert Update Variablen zuweisen, FB-Eingang Varianten VC - Wertbegrenzung Verbindung Darstellung in Schaltplananzeige löschen zum Gerät Verdrahtungs -gitter -stift easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 558 Verknüpfungsvariable Verpackungseinheit Verpackungsinhalt Verstärkungsfaktor A - Analogwertevergleich Visualisierungsgerät Verzögerungswert Vor-Rückwärtszähler Vorhaltezeit Tv Wartung Webserver einrichten Weiterführende Literatur Wert aus Netzwerk lesen Wertanzeige Wertbegrenzung Wertebereich Wertebereich, Merker Werteingabe Wertskalierung Wochen-Zeitschaltuhr WT - Wochenschaltuhr YT - Jahresschaltuhr easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 559 Zählrelais Visualisierungsgerät Zählrichtungsangabe C - Zählrelais 800-Steuerrelais/Visualisierungsgerät CH - Hochgeschwindigkeitszähler 800-Steuerrelais/Visualisierungsgerät Zeit 152, 160, 313 Zeitrelais Betriebsart Zeitrelaiswertanzeige Zeitrelaiswerteingabe Zeitsollwert T - Zeitrelais Logikrelais Zeitverhalten Zeitwert T - Zeitrelais Logikrelais Zieladresse Zielbereich 278, 283 Zubehör easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 560 Anhang Stichwortverzeichnis Zulassungen Zweierkomplement Zyklusimpuls negative Flanke positive Flanke Zykluszeit 240, 363, 429 easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 561 Abb. 24: Slot für microSD Abb. 25: Ethernet-Buchse am Basisgerät Abb. 26: Speicherkarte einsetzen Abb. 27: Speicherkarte entfernen Abb. 28: RJ-45 Buchse, 8-polig Abb. 29: Ethernet-Leitung anschließen Abb. 30: Ethernet-Leitung entfernen Abb. 31: Abbildung: Lizenzproduktschein easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 562 Abb. 46: Beispiel Status-Anzeige im Display Abb. 47: Hauptmenü in englischer Sprache Abb. 48: Menüpfad in englischer Sprache Abb. 49: Start-Anzeigen easyE4-Basisgerät in englischer Sprache Abb. 50: Beispiel Status-Anzeige im Display Abb. 51: Display und Tastenfeld am EASY-E4-...-12...C1 Abb. 52: Beispiel Status-Anzeige im Display Abb.
  • Seite 563 Abb. 92: Teilnehmer 2 Abb. 93: Erläuterung der Bausteinliste Abb. 94: Anzeige der Herstellerbausteine im Bausteineditor Abb. 95: Wirkdiagramm Abb. 96: Abbildung: Register Parameter der Programmansicht Abb. 97: Wirkdiagramm Abb. 98: Abbildung: Register Parameter der Programmansicht easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 564 Abb. 124: Verdrahtung der Bausteinspulen Abb. 125: Verdrahtung des Bausteinkontaktes Abb. 126: Register Jahres-Zeitschaltuhr (neu) Parameter YT mit Beispiel für alle 4 Modi Abb. 127: Abbildung: Eingabemaske in der Programmier-Software Abb. 128: Abbildung: Eingabemaske in der Programmier-Software easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 565 Abb. 156: Abb. 157: Wirkdiagramm Impulsausgabe PO - Tippbetrieb Abb. 158: Typisches Impulsprofil eines Schrittmotors mit den Sequenzen Hochlauf [1], Betrieb [2] und Bremsen [3] Abb. 159: F = Frequenz Abb. 160: n: Gesamtimpulsanzahl easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 566 Abb. 186: Textanzeige-Editor mit statischem Text in der ersten Zeile Abb. 187: Zeichentabelle Sonderzeichen Abb. 188: Verdrahtung der Bausteinspulen Abb. 189: Verdrahtung des Bausteinkontaktes Abb. 190: Parameter am Gerätedisplay Abb. 191: Verdrahtung der Bausteinspulen Abb. 192: Einstellung der Parameter am Gerät easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 567 Abb. 214: Im Hauptprogramm verwendeter Anwenderbaustein UF Blinker1 Abb. 215: Ein-/Ausgänge verdrahten Abb. 216: Eigenschaftsdialog Kontakt Abb. 217: Eigenschaftsdialog Analogkontakt Abb. 218: Eigenschaftsdialog Spule Abb. 219: Eigenschaftsdialog Analogspule Abb. 220: Fenster Anwenderbaustein löschen Abb. 221: Fenster Anwenderbaustein Vergleichsort Abb. 222: Anwenderbaustein UF easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 568 Abb. 237: Untermenü Passwort wechseln Abb. 238: Vergabe eines Programm Passwortes Abb. 239: Wie EDP Schaltplan und Funktionsbausteine auswertet Abb. 240: easyE4-Eingang mit Schalter belegt Abb. 241: Verzögerungszeiten bei der Auswertung eines DC-Ein- gangssignales und aktivierter I-ENTPRELLUNG Abb. 242: Schaltverhalten bei deaktivierter I-ENTPRELLUNG Abb.
  • Seite 569 Abb. 255: Register NET zum jeweiligen Basisgerät im NET-Verbund Abb. 256: Abfrage des Diagnosebit im Schaltplan Abb. 257: Abmessungen in mm (Inch) Abb. 258: Abmessungen in mm (Inch) Abb. 259: Abmessungen in mm (Inch) easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 570 Anhang Tabellenverzeichnis Tabellenverzeichnis Tab. 2: Typenbezeichnung für Schraubklemmengeräte Tab. 3: Verpackungseinheit Steuerrelais easyE4 Tab. 58: Verwendbare Kontakte Tab. 59: Spulenfunktion Tab. 66: Unvollständige und automatisch ergänzte Parametrierung Tab. 67: Parameter-Grenzwerte für Periodendauer und Min- desteinschaltdauer Tab. 94: Request-PDU Tab. 95: Response-PDU Tab.
  • Seite 571 Dateiformat Anwenderbaustein *.zip ZIP-Dateiformat zur komprimierten Archivierung von Dateien Adressreferenz Als Adressreferenz wird die Startadresse des Datenpakets bezeichnet. Alphakanal Transparenz-Information bei P.png-Bildern Für jedes Pixel erfolgt die Angabe, wie viel vom Hintergrund des Bildes durchscheinen soll. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 572 Bilddatei im Rasterformat BMP Booten Hochfahren, (Auf)Starten - automatischer Prozess nach dem Einschalten, ein einfaches Programm aus dem ROM startet ein komplexeres Programm. Communication Board Adapter CEST Central European Summer Time CIDR ClasslessInterDomainRouting Card Information Structure easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 573 Information bekommt er von einem Domain Name Server. Jeder Inter- netprovider bietet diesen Dienst an. Falls ein DNS ausfallen würde bieten die Provider meist einen zweiten DNS an. Bei der DNS-Einträgen handelt es sich um die IP-Adressen dieser Server. Data Set Ready easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 574 Dadurch wird auch verhindert, dass Pakete, die gar nicht dafür bestimmt sind, das Netzwerk belasten und genauso wird verhindert, dass Pakete des Intranet in das Internet gelangen. File Transfer Protocol Funktionsbausteinplan - Programmiermethode easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 575 Netzen, Unternetzen und einzelnen Computern, die mit dem TCP/IP-Protokoll arbeiten. Unterschieden werden private Adressbereiche für lokale Netzwerke (Intranet) und öffentliche Adressen (Internet). Infrarot Kommunikation Datenaustausch mit der SPS, der Steuerung bzw. Peripherie, die mit dem Panel verbunden ist. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 576 Operation System - Betriebssystem PCMCIA Personal Computer Memory Card International Association (PCMCIA) Peer to Peer (P2P) Peer-to-Peer ist eine Bezeichnung für miteinander verbundene Computer mit der Voraussetzung, dass beide Computer die Rolle des Servers und des easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 577 Personal Computer Memory Card International Association (PCMCIA) PCMCIA-Karte oder PC Card ist ein Standard für Erweiterungskarten mobiler Computer bei Eaton Touch Panel PCMCIA-Karten arbeiten stromsparend und unterstützen Hot-Plug, sind also im laufenden Betrieb wechselbar. Plug and Play ist möglich, da alle zur automatischen Konfiguration des Treibers nötigen Eigenschaften auf der CIS der Karte abgelegt sind.
  • Seite 578 Received Data Empfangsleitung SD-Karte Secure Digital Memory Card ist ein Flash-Speichermedium das in Form von microSD-Karten bei Eaton als nichtflüchtiger, wiederbeschreibbarer Daten- speicher zum Einsatz kommt. Die eingegebenen Daten werden permanent und ohne zusätzliche Energiezufuhr (sekundär) gespeichert. SELV (safety extra low voltage) Sicherheits-Kleinspannung;...
  • Seite 579 Über die Symbolleiste (Toolbar) stehen Ihnen alle wichtigen Funktionen zur direkten Anwahl zur Verfügung. Alle Tasten in einer Symbolleiste existieren auch als Menüeintrag im Menü. Systemzeichensatz Schriftart und Grösse in welcher die Systemmeldungen ausgegeben werden. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 580 Windows Internet Name Service, Dienst für die Namensauflösung im Intranet von Microsoft Netzwerken Es muss jedoch ein WINS-Server existieren, um diesen Dienst nutzen zu können. Ansonsten wird die Namensauflösung über Broadcasts und anderen Mechanismen ausgeführt. Im WINS kann die IP- easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 581 Anhang Glossar Adresse einem festen Namen zugeordnet werden, so dass bei einer IP- Adressänderung, der Computer trotzdem noch erkannt wird. easyE4 11/18 MN050009 DE www.eaton.com...
  • Seite 582 Eatons Ziel ist es, zuverlässige, effiziente Eaton Adressen weltweit: und sichere Stromversorgung dann zu bie- www.eaton.eu ten, wenn sie am meisten benötigt wird. Die Experten von Eaton verfügen über ein umfassendes Fachwissen im Bereich Ener- E-Mail: info-bonn@eaton.com giemanagement in verschiedensten Bran- Internet: www.eaton.eu/easy chen und sorgen so für kundenspezifische,...

Inhaltsverzeichnis
