Eaton easyE4 Handbuch Seite 83

DC: 24 V DC
0 V
F1 > 1 A
+ 24 V 0 V
EASY-E4-DC-6AE1(P)

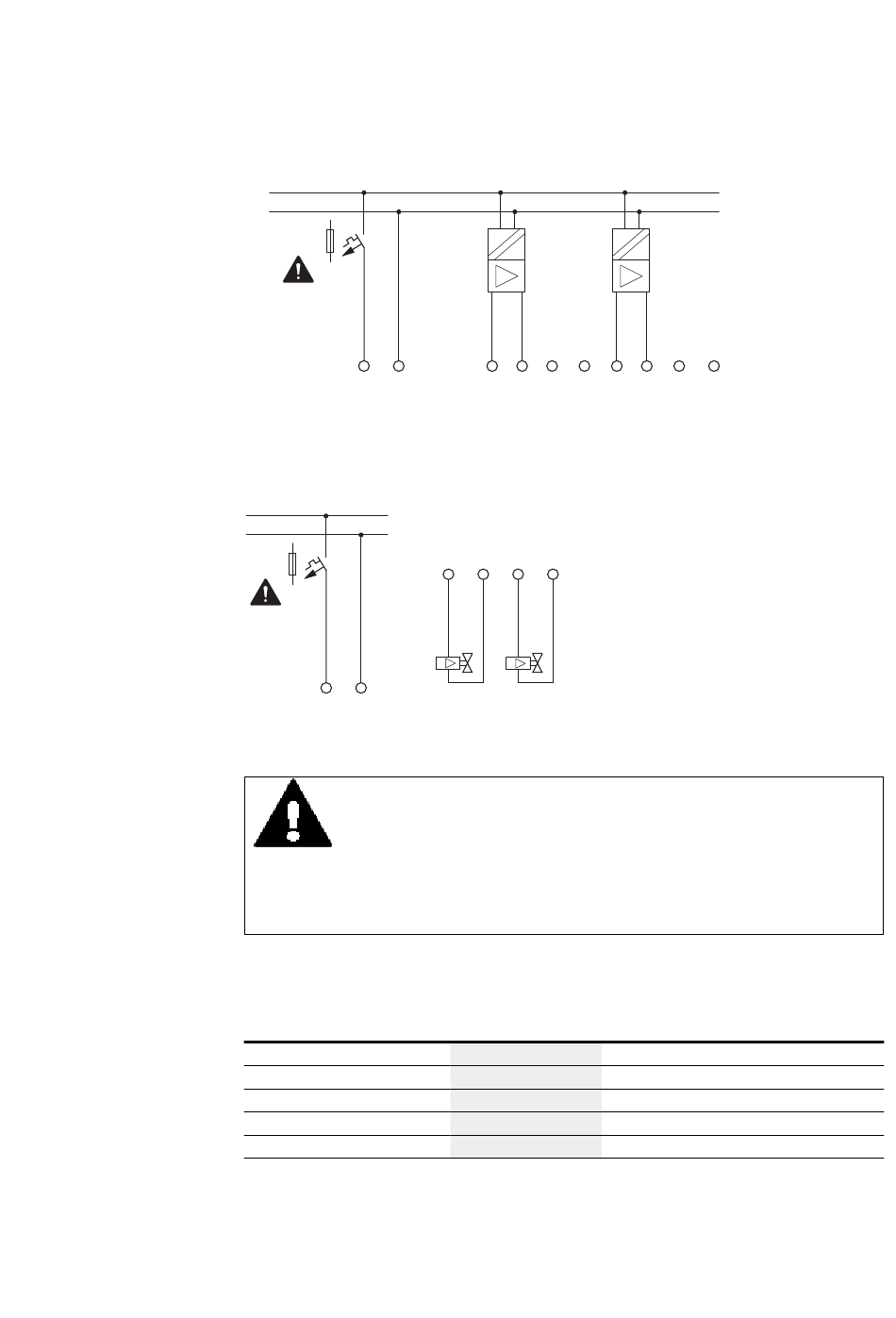

Abb. 28: analoge Eingänge EASY-E4-DC-6AE1(P) anschließen
+24 V DC
0 V
F1 > 1 A
0 - 10 V
4 - 20 mA
0 - 20 mA
+ 24 V 0 V
Abb. 29: analoge Ausgänge EASY-E4-DC-6AE1(P) anschließen
GEFAHR
Analoge Signale sind störungsempfindlicher als digitale Signale, so
dass die Signalleitungen sorgfältiger verlegt und angeschlossen wer-
den müssen.
Ein unsachgemäßer Anschluss kann zu nicht gewollten Schalt-
zuständen führen.
Zur Vermeidung schwankender Analogwerte sollten Sie die Maßnahmen ergreifen,
welche zur Projektierung angegeben sind, → Abschnitt "Analoge Signale", Seite 50
Zusätzlich zu den Angaben im Datenblatt gilt für EASY-E4-DC-6AE1(P)
Eingangsimpedanz
Spannungsausgang:
Stromausgang:
easyE4 02/24 MN050009DE Eaton.com
0 - 10 V 0 - 10 V
4 - 20 mA 4 - 20 mA
0 - 20 mA 0 - 20 mA
IA1 GND IA2 GND
QA1 GND QA2 GND
0 - 10 V
4 - 20 mA
0 - 20 mA
EASY-E4-DC-6AE1(P)
Spannung:
Strom:
max. Strom:
Lastwiderstand
2. Installation
2.4 Anschlussklemmen
IA3 GND IA4 GND
12.122 kΩ
≤ 300 Ω
10 mA (Lastwiderstand ≥1000 Ω)
≤ 600 Ω
79
