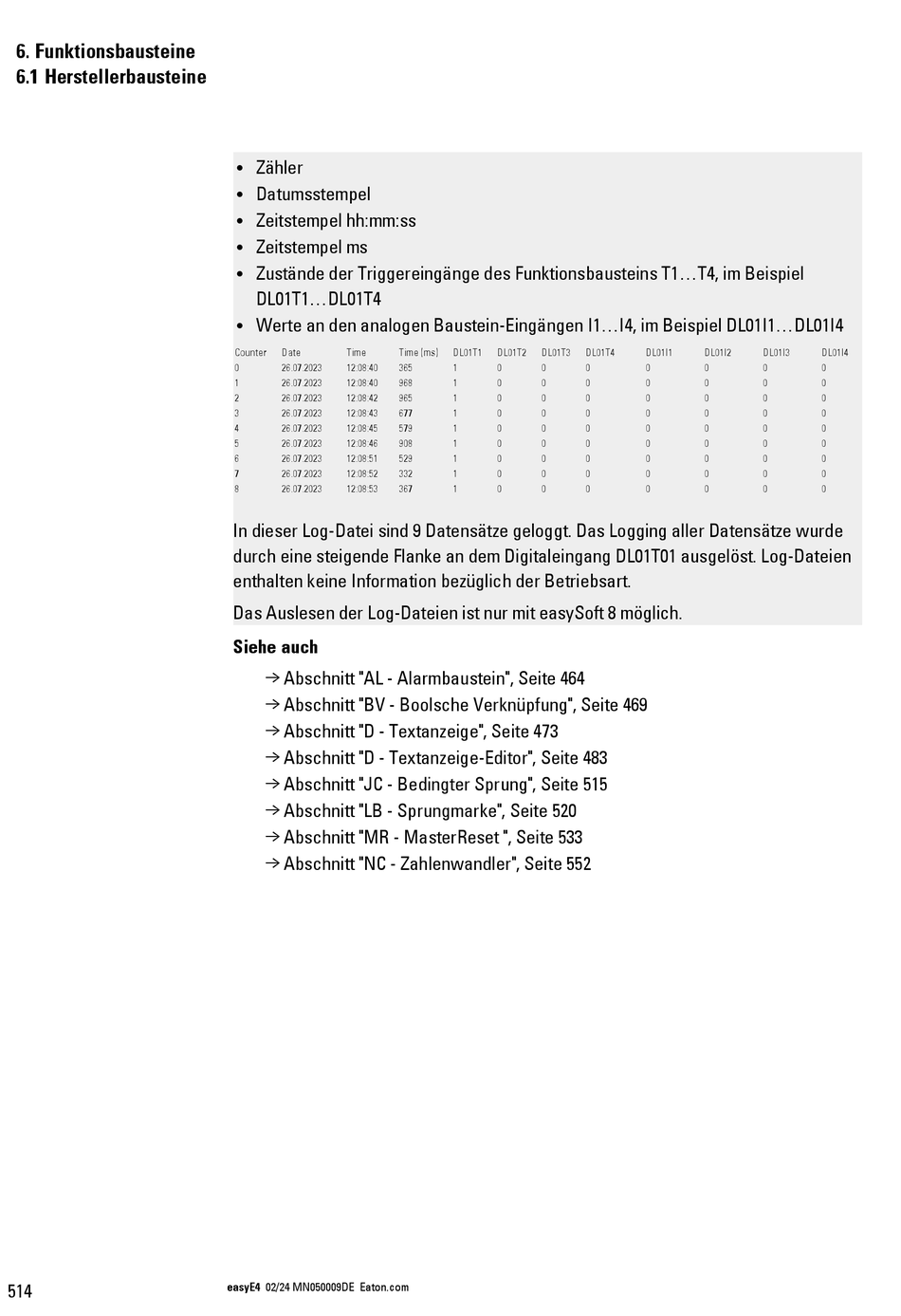

Eaton easyE4 Handbuch Seite 518

6. Funktionsbausteine
6.1 Herstellerbausteine
514
Zähler
l
Datumsstempel
l
Zeitstempel hh:mm:ss
l
Zeitstempel ms
l
Zustände der Triggereingänge des Funktionsbausteins T1...T4, im Beispiel
l
DL01T1...DL01T4
Werte an den analogen Baustein-Eingängen I1...I4, im Beispiel DL01I1...DL01I4
l
Counter Date Time
0 26.07.2023 12:08:40
1 26.07.2023 12:08:40
2 26.07.2023 12:08:42
3 26.07.2023 12:08:43
4 26.07.2023 12:08:45
5 26.07.2023 12:08:46
6 26.07.2023 12:08:51
7 26.07.2023 12:08:52
8 26.07.2023 12:08:53
In dieser Log-Datei sind 9 Datensätze geloggt. Das Logging aller Datensätze wurde
durch eine steigende Flanke an dem Digitaleingang DL01T01 ausgelöst. Log-Dateien
enthalten keine Information bezüglich der Betriebsart.
Das Auslesen der Log-Dateien ist nur mit easySoft 8 möglich.
Siehe auch
→ Abschnitt "AL - Alarmbaustein", Seite 464
→ Abschnitt "BV - Boolsche Verknüpfung", Seite 469
→ Abschnitt "D - Textanzeige", Seite 473
→ Abschnitt "D - Textanzeige-Editor", Seite 483
→ Abschnitt "JC - Bedingter Sprung", Seite 515
→ Abschnitt "LB - Sprungmarke", Seite 520
→ Abschnitt "MR - MasterReset ", Seite 533
→ Abschnitt "NC - Zahlenwandler", Seite 552
easyE4 02/24 MN050009DE Eaton.com
Time (ms) DL01T1 DL01T2 DL01T3
365 1 0 0
968 1 0 0
965 1 0 0
677 1 0 0
579 1 0 0
908 1 0 0
529 1 0 0
332 1 0 0
367 1 0 0
DL01T4 DL01I1 DL01I2
0 0 0
0 0 0
0 0 0
0 0 0
0 0 0
0 0 0
0 0 0
0 0 0
0 0 0
DL01I3 DL01I4
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
0 0
