6. Funktionsbausteine
6.1 Herstellerbausteine
6.1.3.7 PM - Kennlinienfeld
360
Nur mit easySoft Version 7.10 oder höher möglich.
Wird dieser Baustein nicht im Katalog der easySoft 8 angezeigt, stellen Sie sicher,
dass das Projekt mit der Firmware-Version 1.10 oder höher erstellt wird.
Allgemeines

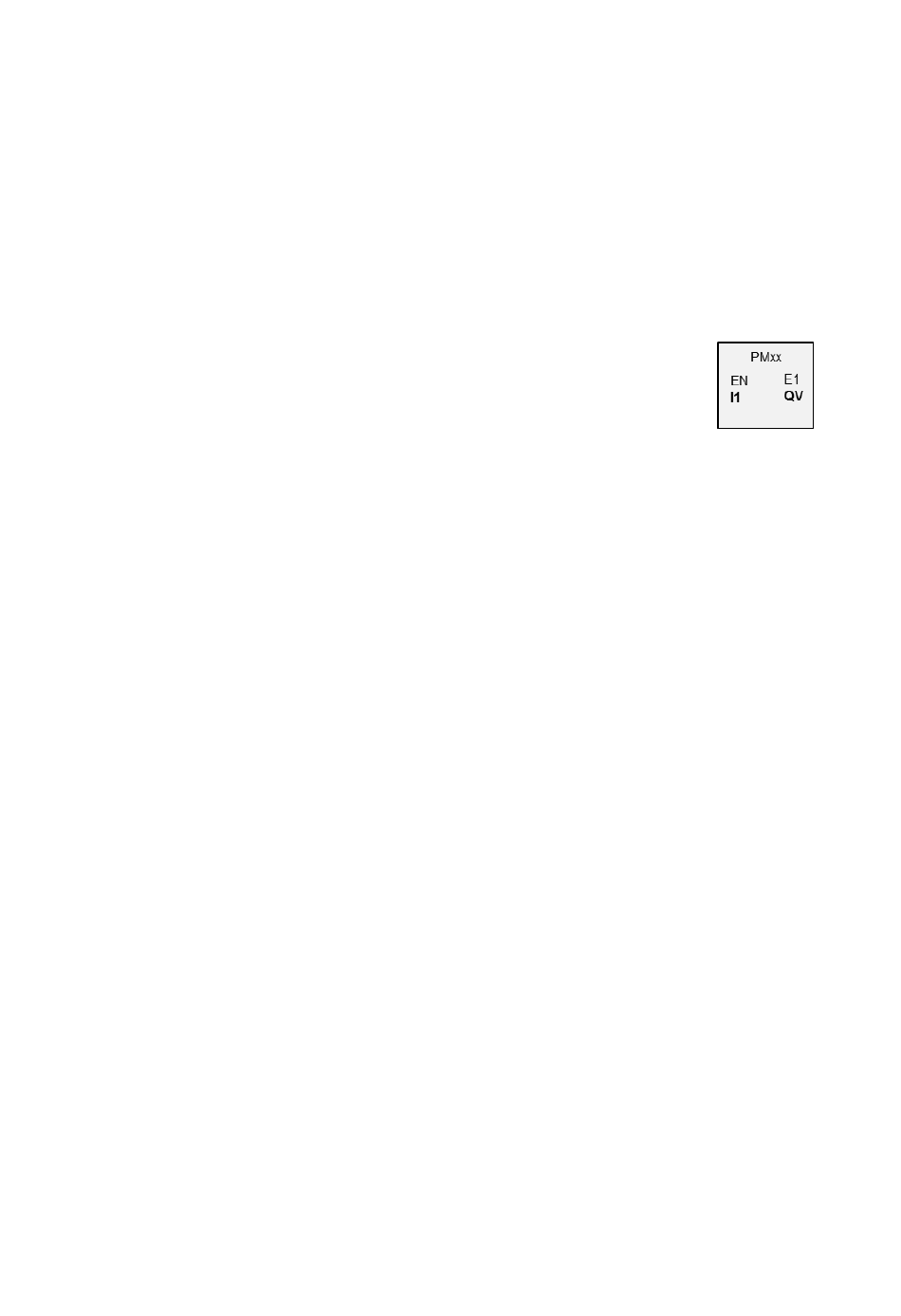

easyE4 Basisgeräte stellen 4 Funktionsbausteine Kennlinienfeld
PM01...PM04 (Performance Map) zur Verfügung. Die Kenn-
linienfunktion wird umgesetzt indem für den jeweiligen Wert am
Baustein-Eingang I1 aus einer Sollwerttabelle ein Wert am Bau-
stein-Ausgang QV ausgegeben wird.
Wirkungsweise
Der Funktionsbaustein Kennlinienfeld bietet die Möglichkeit eine Kennlinienfunktion
zu beschreiben. Die Kennlinienfunktion wird umgesetzt indem für den jeweiligen
Wert am Baustein-Eingang I1 aus einer Sollwerttabelle ein Wert am Baustein-Aus-
gang QV ausgegeben wird. Die Sollwerttabelle ist zuvor mit mindestens 2 und höchs-
tens 32 Werten für I1 und QV zu befüllen. Liegt am Baustein-Eingang ein Wert an der
nicht in der Tabelle hinterlegt ist, bestimmt die Betriebsart, welcher Wert am Bau-
stein-Ausgang ausgegeben wird, welcher am besten passt.
Anhand eines Beispiel wird erläutert welche Betriebsarten stehen zur Verfügung ste-
hen und wie der Wert am Baustein-Eingang interpretiert würde.
