6. Funktionsbausteine
6.1 Herstellerbausteine
6.1.1.3 OT - Betriebsstundenzähler
264
Allgemeines

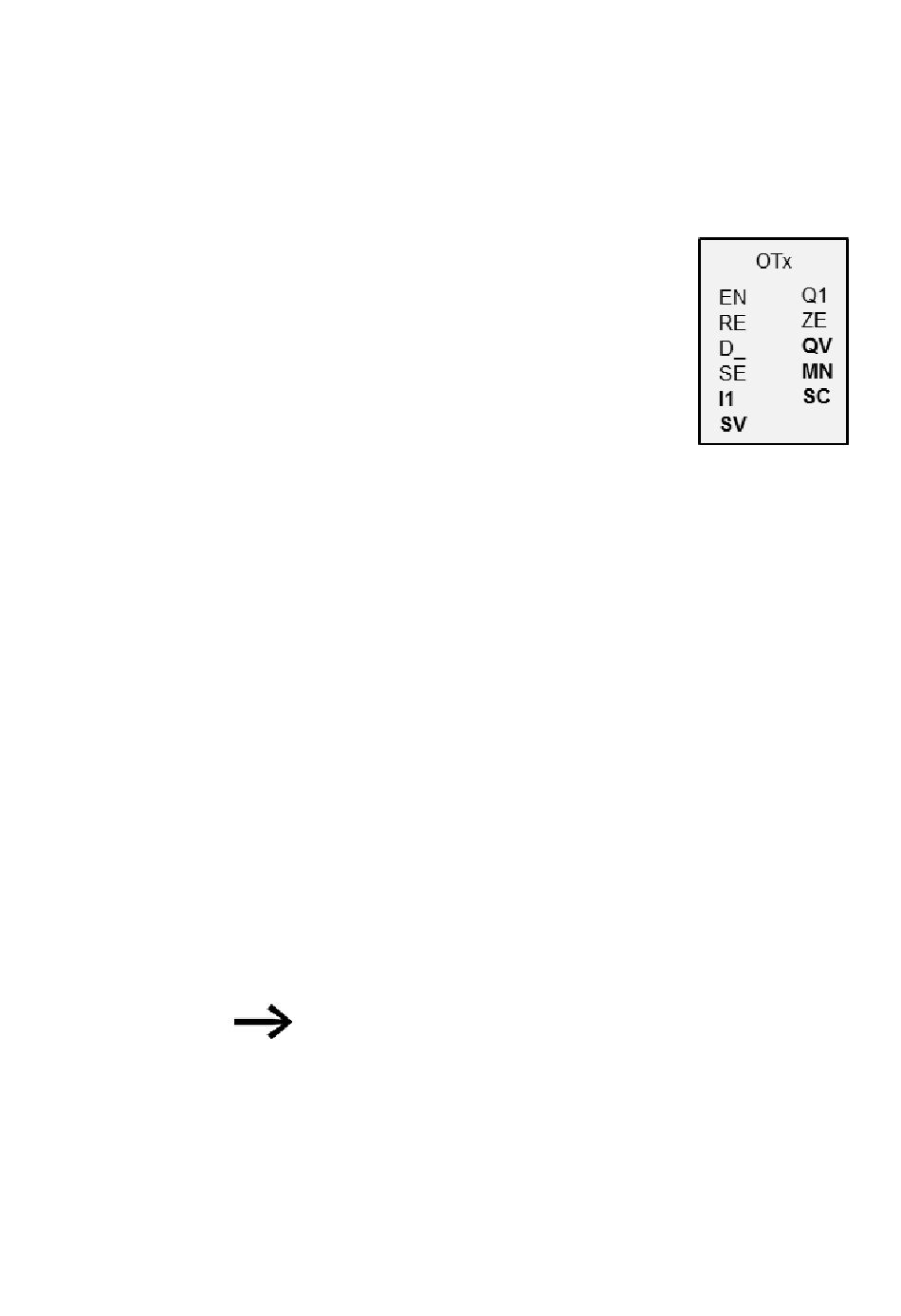

easyE4 Basisgeräte stellen 4 Betriebsstundenzähler-Bau-
steine OT01...OT04 zur Verfügung. Zusätzlich zu den Stunden
werden auch Minuten und Sekunden ausgegeben. Ein Ver-
gleich mit einem eingebbaren SOLL-Wert ermöglicht zum Bei-
spiel die Meldung von fälligen Wartungsarbeiten.
Die Zählerstände bleiben auch im spannungslosen Zustand
erhalten.
Wirkungsweise
Wird der Eingang EN auf den Zustand 1 gesetzt, läuft der Betriebsstundenzähler. An
den Baustein-Ausgängen werden an SC Sekunden, an MN Minuten und an QV die
Stunden des Betriebsstundenzählers ausgegeben.
Die Sekunden- und Minutenwerte laufen von 0...59, die Stundenwerte von 0...596
523 h.
Der Betriebsstundenzähler bietet eine Vergleichsfunktion. Der Vergleichswert wird
an I1 angelegt. Bei jedem Aufruf wird der Wert des Betriebsstundenzählers mit dem
Wert an I1 verglichen. Der Betriebsstundenzähler besitzt einen Richtungseingang D_.
Überschreiten die Betriebsstunden beim Vorwärts-Zählen den Vergleichswert von I1,
so schaltet der Baustein-Ausgang Q1 so lange auf 1, wie die Betriebsstunden größer
oder gleich dem Vergleichswert sind.
Unterschreiten die Betriebsstunden beim Rückwärts-Zählen den Vergleichswert von
I1, so schaltet der Baustein-Ausgang Q1 so lange auf 1, bis die Betriebsstunden grö-
ßer dem Vergleichswert sind.
Der Betriebsstundenzähler kann auf einen beliebigen Wert voreingestellt werden.
Dieser wird an SV angelegt und mit einer steigenden Flanke an SE übernommen.
Nur durch Ansteuerung des Reset-Eingangs RE werden die Betriebsstunden QV auf
Null gesetzt.
Betriebsartenwechsel STOP /RUN, Versorgungssppannung
EIN/AUS, Programm löschen, Programm verändern, Neues
Programm laden. Alle diese Tätigkeiten löschen nicht den
IST-Wert des Betriebsstundenzählers.
Wenn das Programm nicht läuft werden keinen Betriebs-
stunden hochgezählt.
Eine Löschung des IST-Wertes erfolgt ausschließlich über
den Reset-Eingang.
