1. Beschreibung der Steuerrelais easyE4
1.10 Projektierung
48
L
N
F1
1
2
L N N I1

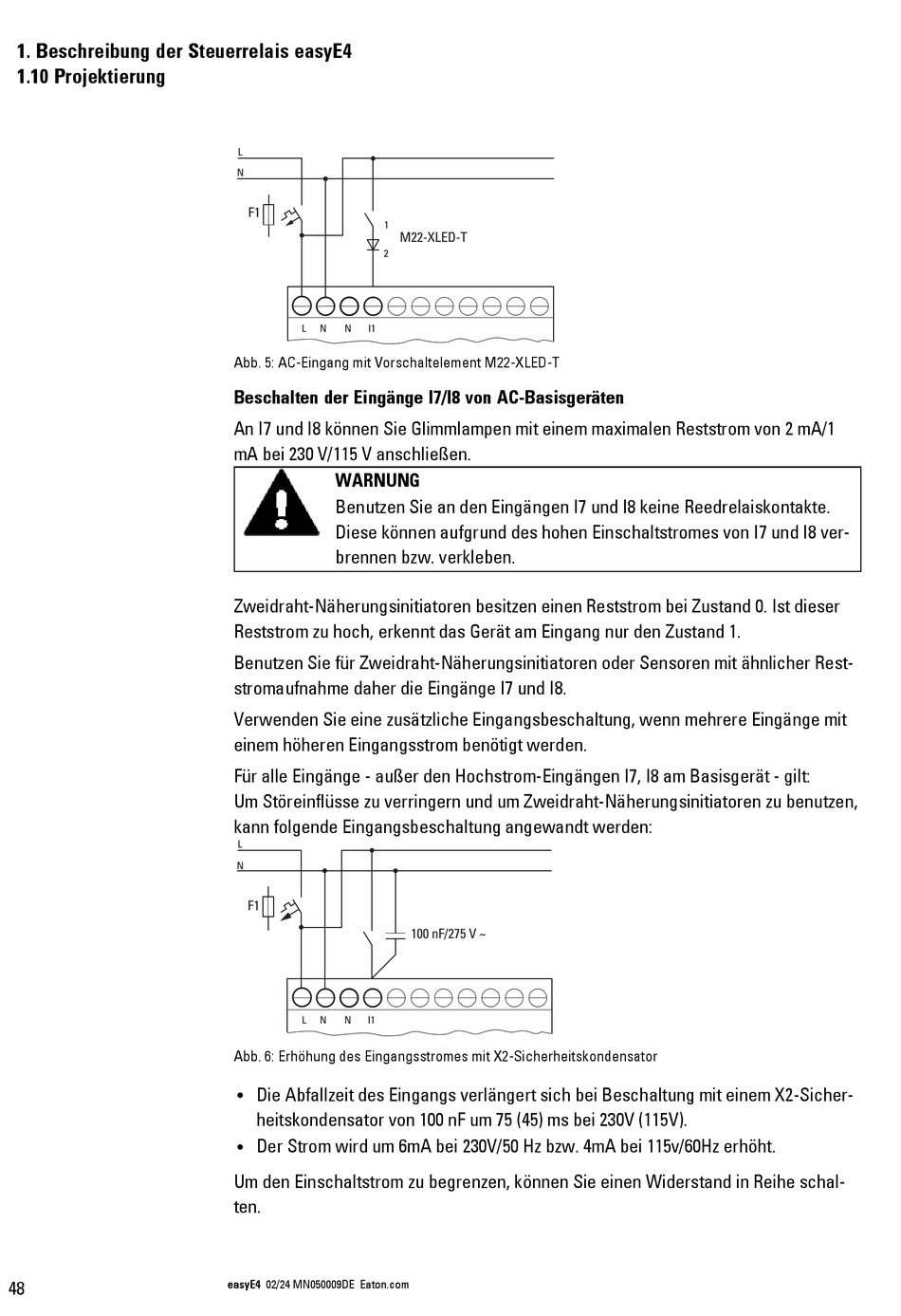

Abb. 5: AC-Eingang mit Vorschaltelement M22-XLED-T
Beschalten der Eingänge I7/I8 von AC-Basisgeräten
An I7 und I8 können Sie Glimmlampen mit einem maximalen Reststrom von 2 mA/1
mA bei 230 V/115 V anschließen.
WARNUNG
Benutzen Sie an den Eingängen I7 und I8 keine Reedrelaiskontakte.
Diese können aufgrund des hohen Einschaltstromes von I7 und I8 ver-
brennen bzw. verkleben.
Zweidraht-Näherungsinitiatoren besitzen einen Reststrom bei Zustand 0. Ist dieser
Reststrom zu hoch, erkennt das Gerät am Eingang nur den Zustand 1.
Benutzen Sie für Zweidraht-Näherungsinitiatoren oder Sensoren mit ähnlicher Rest-
stromaufnahme daher die Eingänge I7 und I8.
Verwenden Sie eine zusätzliche Eingangsbeschaltung, wenn mehrere Eingänge mit
einem höheren Eingangsstrom benötigt werden.
Für alle Eingänge - außer den Hochstrom-Eingängen I7, I8 am Basisgerät - gilt:
Um Störeinflüsse zu verringern und um Zweidraht-Näherungsinitiatoren zu benutzen,
kann folgende Eingangsbeschaltung angewandt werden:
L
N
F1
L N N I1
Abb. 6: Erhöhung des Eingangsstromes mit X2-Sicherheitskondensator
Die Abfallzeit des Eingangs verlängert sich bei Beschaltung mit einem X2-Sicher-
l
heitskondensator von 100 nF um 75 (45) ms bei 230V (115V).
Der Strom wird um 6mA bei 230V/50 Hz bzw. 4mA bei 115v/60Hz erhöht.
l
Um den Einschaltstrom zu begrenzen, können Sie einen Widerstand in Reihe schal-
ten.
easyE4 02/24 MN050009DE Eaton.com
M22-XLED-T
100 nF/275 V ~
