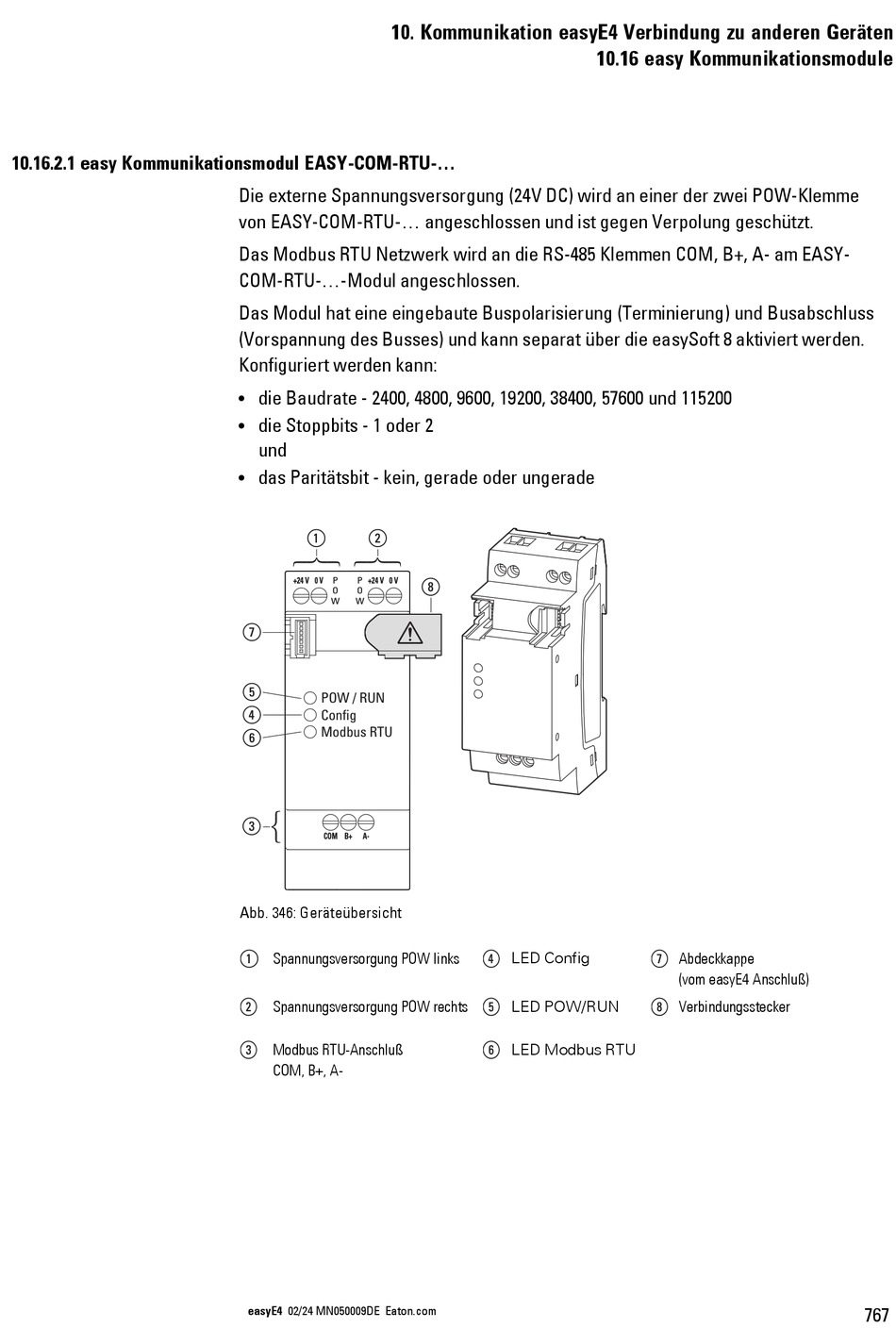

10.16.2.1 easy Kommunikationsmodul EASY-COM-RTU-...
10. Kommunikation easyE4 Verbindung zu anderen Geräten
Die externe Spannungsversorgung (24V DC) wird an einer der zwei POW-Klemme
von EASY-COM-RTU-... angeschlossen und ist gegen Verpolung geschützt.
Das Modbus RTU Netzwerk wird an die RS-485 Klemmen COM, B+, A- am EASY-
COM-RTU-...-Modul angeschlossen.
Das Modul hat eine eingebaute Buspolarisierung (Terminierung) und Busabschluss
(Vorspannung des Busses) und kann separat über die easySoft 8 aktiviert werden.
Konfiguriert werden kann:

die Baudrate - 2400, 4800, 9600, 19200, 38400, 57600 und 115200
l

die Stoppbits - 1 oder 2
l
und

das Paritätsbit - kein, gerade oder ungerade
l

P
P
+24 V 0 V
+24 V
0 V
O
O
W
W
POW / RUN
Config
Modbus RTU
COM B+
A-
Abb. 346: Geräteübersicht
Spannungsversorgung POW links
Spannungsversorgung POW rechts
Modbus RTU-Anschluß
COM, B+, A-
easyE4  02/24 MN050009DE  Eaton.com
LED Config
LED POW/RUN
LED Modbus RTU
10.16 easy Kommunikationsmodule

Abdeckkappe
(vom easyE4 Anschluß)
Verbindungsstecker

767
